বালিশ প্লেট হট সেলিং হাই পাওয়ার সিঙ্গেল ডাবল এমবসড প্রোফাইল ওয়াটার প্রেসার ইনফ্ল্যাটেবল স্পেসিফিক কুলিং হিটিং
বর্ণনা
পিলো প্লেট হিট এক্সচেঞ্জারগুলি সম্পূর্ণরূপে ঢালাই করা হিট এক্সচেঞ্জার ডিজাইনের একটি শ্রেণি, যা একটি স্ফীতি প্রক্রিয়া দ্বারা গঠিত একটি তরঙ্গায়িত, "বালিশ-আকৃতির" পৃষ্ঠ প্রদর্শন করে।শেল এবং টিউব এবং প্লেট এবং ফ্রেম হিট এক্সচেঞ্জারের মতো আরও প্রচলিত সরঞ্জামের তুলনায়, বালিশ প্লেটগুলি বেশ তরুণ প্রযুক্তি।তাদের জ্যামিতিক নমনীয়তার কারণে, তারা "প্লেট-টাইপ" হিট এক্সচেঞ্জার এবং জাহাজের ঠান্ডা বা গরম করার জন্য জ্যাকেট হিসাবে ব্যবহৃত হয়।বালিশ প্লেট সরঞ্জাম বর্তমানে বর্ধিত মনোযোগ এবং প্রক্রিয়া শিল্পে বাস্তবায়ন সম্মুখীন হয়.
নির্মাণ
বালিশের প্লেটগুলি একটি স্ফীতি প্রক্রিয়া দ্বারা তৈরি করা হয়, যেখানে দুটি পাতলা ধাতব শীট একে অপরের সাথে পুরো পৃষ্ঠের উপর স্পট-ওয়েল্ড করা হয়লেজারবাপ্রতিরোধের ঢালাই.প্লেটগুলির দিকগুলি সংযোগকারী পোর্টগুলি ব্যতীত সীম ওয়েল্ডিং দ্বারা সিল করা হয়।অবশেষে, পাতলা ধাতব শীটগুলির মধ্যে ফাঁকটি একটি হাইড্রোলিক তরল দ্বারা চাপ দেওয়া হয় যার ফলে প্লেটগুলির একটি প্লাস্টিক তৈরি হয়, যা অবশেষে তাদের বৈশিষ্ট্যযুক্ত তরঙ্গায়িত পৃষ্ঠের দিকে নিয়ে যায়।
নীতিগতভাবে, দুটি ভিন্ন ধরণের বালিশ প্লেট রয়েছে: একক এমবসড এবং ডবল এমবসড।প্রাক্তন সাধারণত ডবল দেয়াল গঠনজ্যাকেটযুক্ত পাত্র, যখন পরেরটি বালিশ প্লেট হিট এক্সচেঞ্জার তৈরির জন্য একটি স্ট্যাকের (ব্যাঙ্কে) একত্রিত হয়।একক এমবসড বালিশ প্লেট তৈরি হয় যখন বেস প্লেট উপরের প্লেটের তুলনায় উল্লেখযোগ্যভাবে মোটা হয়।পাতলা উপরের প্লেটটি বিকৃত হয়ে যায়, যখন বেস প্লেটটি সমতল থাকে।
তদুপরি, বালিশ প্লেটগুলি সাধারণত "ব্যাফেল" সীম ওয়েল্ডিং দিয়ে সজ্জিত থাকে, যা বালিশ প্লেট চ্যানেলগুলিতে লক্ষ্যযুক্ত প্রবাহ নির্দেশিকা প্রদান করে, যেখানে প্রবাহ বিতরণ বা তরল বেগ একটি সমস্যা হতে পারে।বালিশ প্লেট হিট এক্সচেঞ্জারে সন্নিহিত বালিশ প্লেটের মধ্যে চ্যানেলগুলিতে বিভ্রান্তির মাধ্যমে প্রবাহ নির্দেশিকা পাওয়ার জন্য একটি পদ্ধতি সম্প্রতি প্রস্তাবিত হয়েছে।
তাদের নির্মাণের কারণে, বালিশের প্লেটগুলি হারমেটিকভাবে সিল করা হয়, তাদের একটি উচ্চ কাঠামোগত স্থিতিশীলতা রয়েছে এবং তাদের উত্পাদন বেশিরভাগই স্বয়ংক্রিয় এবং অত্যন্ত নমনীয়।বালিশের প্লেটগুলি 100 এমপিএ থেকে বেশি চাপে চালানো যেতে পারে এবং তাপমাত্রা 800 ডিগ্রি সেলসিয়াস পর্যন্ত।
প্রযুক্তিগত পরামিতি
| পণ্যের নাম | বালিশ প্লেট তাপ এক্সচেঞ্জার |
| উপাদান | মরিচা রোধক স্পাত |
| রঙ | নিকেল হোয়াইট |
| স্ট্যান্ডার্ড | দিন জিবি আইএসও জিস বা আনসি আসমি |
| শ্রেণী | SUS201,SUS304,SUS316,DSS2205 |
| ওভারভিউ ডবল বালিশ এমবসড প্লেট উপাদান অনুপাত | বালিশ প্লেট 0.8mm+0.8mm বালিশ প্লেট 1.0mm+1.0mm |
| ওভারভিউ একক বালিশ এমবসড প্লেট উপাদান অনুপাত | বালিশ প্লেট 0.8 মিমি + 2.0 মিমি বেস প্লেট বালিশ প্লেট 1.0 মিমি + 2.5 মিমি বেস প্লেট বালিশ প্লেট 1.2 মিমি + 4.0 মোট 15 মিমি বেস প্লেট বালিশ প্লেট 1.5 মিমি + 4.0 মোট 15 মিমি বেস প্লেট বালিশ প্লেট 2.0 মিমি + 5.0 মোট 15 মিমি বেস প্লেট |
অ্যাপ্লিকেশন
বালিশ প্লেটগুলির প্রয়োগ অত্যন্ত বিস্তৃত, তাদের অনুকূল বৈশিষ্ট্যগুলির কারণে যেমন উচ্চ জ্যামিতিক নমনীয়তা এবং প্রায় প্রতিটি প্রক্রিয়াতে ভাল অভিযোজিত হওয়ার কারণে।তাদের বাস্তবায়ন নির্ভর করে তাদের অন্তর্নিহিত নির্মাণের উপর, যেমন বালিশ প্লেট ব্যাঙ্ক বা বালিশ প্লেট জ্যাকেটযুক্ত ট্যাঙ্ক।তুলনামূলকভাবে সমতল বাহ্যিক পৃষ্ঠটি পরিষ্কার করা সহজ এবং উচ্চ ফাউলিং বা স্যানিটারি অ্যাপ্লিকেশনের জন্য উপযুক্ত, তবে অভ্যন্তরীণ পৃষ্ঠের প্রতিটি স্পট ওয়েল্ডের চারপাশে সূক্ষ্ম সীম রয়েছে এবং এটি পরিষ্কার করা সহজ নয়, তাই অভ্যন্তরীণ পৃষ্ঠটি কেবল জলের মতো নন-ফাউলিং তরলগুলির জন্য উপযুক্ত। , বাষ্প বা refrigerants.

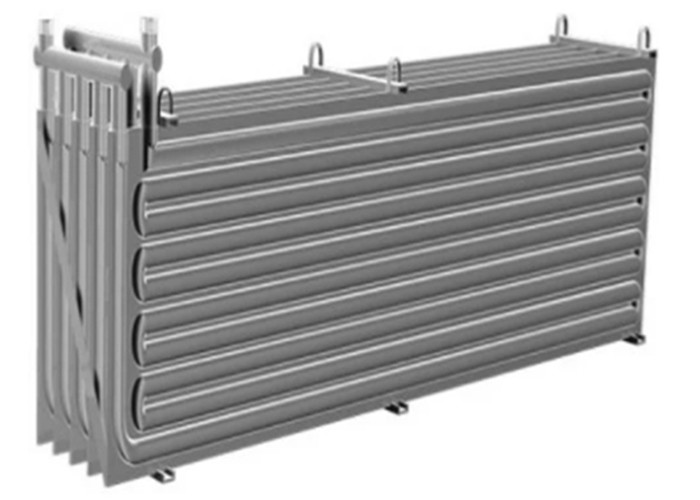

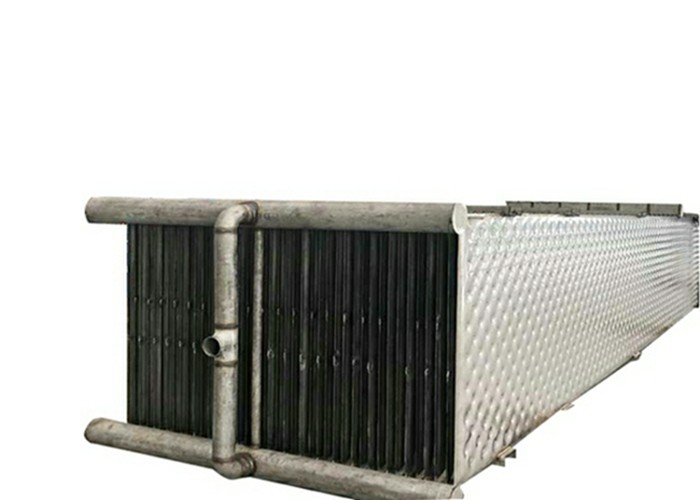

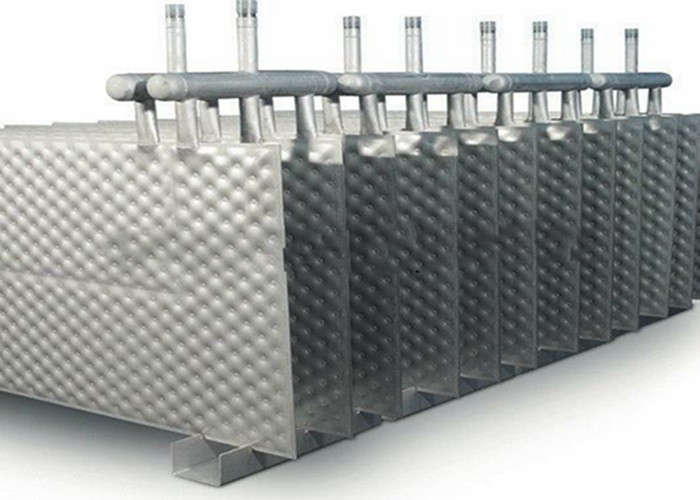

1. বালিশ প্লেট ব্যাঙ্ক (হিট এক্সচেঞ্জার)
বালিশের প্লেট ব্যাঙ্কগুলি সাধারণত তরল-তরল, গ্যাস-তরল, উচ্চ সান্দ্রতা বা নোংরা মিডিয়া, নিম্ন চাপ হ্রাসের প্রয়োজনীয়তা, ঘনীভূতকরণ (যেমন শীর্ষ কনডেনসার), পতনশীল ফিল্ম বাষ্পীভবন (যেমন কাগজ এবং সজ্জা শিল্প), রিবয়লার, জল ঠান্ডা করার অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়। , কঠিন পদার্থ শুকানো, বরফ তৈরি করা (খাদ্য শিল্প) এবং আরও অনেক কিছু।এগুলি সাধারণত নিমজ্জন চিলার হিসাবেও ব্যবহৃত হয় (যেমন ইলেক্ট্রোপ্লেটিংয়ে), যেখানে ব্যাঙ্কগুলি সরাসরি ট্যাঙ্কে নিমজ্জিত হয়।ব্যাঙ্কগুলিকে পৃথক প্লেটগুলিকে স্ট্যাক থেকে আলাদা করার অনুমতি দেওয়ার জন্য তৈরি করা যেতে পারে, সহজ পরিষ্কার বা রক্ষণাবেক্ষণের অনুমতি দেয়।
2. বালিশ প্লেট জ্যাকেট ট্যাংক
আজ পর্যন্ত বালিশ প্লেটগুলির সবচেয়ে ব্যাপক প্রয়োগ হল জ্যাকেটযুক্ত পাত্রগুলির সাথে, কারণ তাদের নমনীয়তা, তাপ স্থানান্তরের জন্য পূর্ণ পৃষ্ঠের এলাকা কভারেজ, কম তরল ধরে রাখা, অনুকূল উত্পাদন খরচ এবং সময় এবং সহজে পরিষ্কার করা, বিশেষত জীবাণুমুক্ত অ্যাপ্লিকেশনগুলিতে।ট্যাঙ্কগুলি তার পৃষ্ঠের উপর একাধিক জ্যাকেট দিয়ে সজ্জিত করা যেতে পারে, যার মধ্যে ট্যাঙ্কের নীচেও রয়েছে, যেমন শঙ্কুযুক্ত বা ডিশ, এবং ট্যাঙ্কের ভিতরে অতিরিক্ত নলাকার খোসা অন্তর্ভুক্ত করতে পারে।বালিশ প্লেট জ্যাকেটযুক্ত ট্যাঙ্কগুলি বাস্তবায়নের সাধারণ ক্ষেত্রগুলি হল খাদ্য ও পানীয় শিল্প এবং রাসায়নিক ও ওষুধ শিল্পে।এই জ্যাকেটগুলিকে "ডিম্পল জ্যাকেট" হিসাবেও উল্লেখ করা হয়।
চAQ
1. আপনি কি OEM পরিষেবা আছে?আপনি অংশ সরবরাহ করেন?হ্যাঁ, আমরা করি, যতক্ষণ না আপনি আমাদের আপনার অঙ্কন এবং বিস্তারিত প্রয়োজনীয়তা প্রদান করেন।
2. কিভাবে আমরা সহজেই খুঁজে বের করতে পারিmoসেন্ট ফিট সেন্ট্রিফিউজ?যতক্ষণ না আপনি আমাদের বিস্তারিত প্রক্রিয়াকরণ উপাদান বৈশিষ্ট্যগুলি প্রদান করেন ততক্ষণ আমরা আপনাকে মডেল নির্বাচন করতে সহায়তা করার জন্য অভিজ্ঞ প্রকৌশলী দল পেয়েছি।
3. আপনি কি ইনস্টলেশন এবং কমিশনিংয়ের জন্য প্রযুক্তিবিদদের পাঠাবেন?হ্যাঁ, আমরা পারি, আমরা প্রচুর পরিষেবা করি, অনুগ্রহ করে আমাদের বিক্রয়োত্তর অংশটি পড়ুন।
4. আপনার প্রতিযোগীদের তুলনায় আপনার সুবিধা কি?গুণমান এবং অভিজ্ঞতা।আমরা চীনের শীর্ষ সেন্ট্রিফিউজ সরবরাহকারী, আমাদের ডিজাইন এবং কাঠামো বিশ্বনেতা আলফা লাভাল, ওয়েস্টফালিয়ার, ফ্লোটওয়েগ ইত্যাদির মতো।
5. আপনি কিভাবে গুণমান রক্ষা করবেন?আমার কারখানাটি 100 বছরেরও বেশি অভিজ্ঞতা সহ একটি রাষ্ট্রীয় মালিকানাধীন প্রতিষ্ঠান, কঠোর অপারেশন নীতি সঞ্চালিত হয়, উন্নত প্রক্রিয়াকরণ মেশিনগুলি সমস্ত উপাদানের নির্ভুলতার গ্যারান্টি দেয়, অপারেশন লাইসেন্স সহ শ্রমিকরা, যন্ত্রাংশগুলি মাল্টিপ্রসেসিং, ট্রান্সমিশন এবং বৈদ্যুতিক অংশগুলি আন্তর্জাতিক বিখ্যাত ব্র্যান্ডের।পরীক্ষা এবং পরিদর্শন সিরিজ সমগ্র উত্পাদন পর্যায়ে সম্পন্ন করা হয়.
6. আমরা কি আপনার শেষ ব্যবহারকারীকে দেখতে পারি বা তাদের সাথে যোগাযোগ করতে পারি?হ্যাঁ, ব্যবহারকারীরা দেশীয় এবং বিদেশে আছেন, আমরা আপনাকে নামের তালিকা প্রদান করতে পারি।আপনি সেখানে যেতে পারেন বা আরও তথ্য পেতে যোগাযোগ করতে পারেন।
আমাদের পণ্যগুলি সারা বিশ্ব জুড়ে বিক্রি হয় You আপনি আমাদের পণ্যগুলির সম্পূর্ণ প্রক্রিয়া সম্পর্কে নিশ্চিত থাকতে পারেন।
