শিল্প যান্ত্রিক বাষ্প কম্প্রেশন MVR
একটি তাপ পাম্প অতিরিক্ত শক্তি ব্যবহার করে নিম্ন তাপমাত্রার উৎস থেকে উচ্চ তাপমাত্রার চাহিদায় তাপ স্থানান্তর করতে শক্তি ব্যবহার করে।শিল্প তাপ পাম্পের জন্য, তাপ উৎস প্রক্রিয়া বর্জ্য তাপ।
যান্ত্রিক বাষ্প রিকম্প্রেশন (এমভিআর) হল একটি উন্মুক্ত তাপ পাম্প সিস্টেম যেখানে বাষ্পের চাপ এবং তাপমাত্রা, সংশ্লিষ্ট স্যাচুরেশন তাপমাত্রার সাথে, সংকোচনের মাধ্যমে বৃদ্ধি করা হয়।স্টিম রিকম্প্রেশন হল MVR এর একটি নির্দিষ্ট প্রকরণ।বাষ্পীভবন বা কুকারের মতো শিল্প ক্রিয়াকলাপ থেকে নিম্নচাপের বাষ্প নিষ্কাশন সাধারণত বায়ুমণ্ডলে প্রবেশ করা হয় বা কুলিং টাওয়ারে ঘনীভূত করা হয়, যখন একই সাইটে অন্যান্য উদ্ভিদ পরিচালনার জন্য মধ্যবর্তী চাপের বাষ্পের প্রয়োজন হতে পারে।এই চাহিদা পূরণের জন্য একটি থ্রোটলিং ভালভ জুড়ে উচ্চ চাপের বাষ্প সম্প্রসারণ করার পরিবর্তে, নিম্নচাপের বর্জ্য বাষ্পকে যান্ত্রিকভাবে উচ্চ চাপে সংকুচিত করা যেতে পারে যাতে এটি পুনরায় ব্যবহার করা যায়।স্টিম রিকম্প্রেশন একটি যান্ত্রিক সংকোচকের উপর নির্ভর করে যা বাষ্পে সুপ্ত তাপের তাপমাত্রা বাড়ায় যাতে এটি প্রক্রিয়া শুল্কের জন্য ব্যবহারযোগ্য হয়।সুবিধাটি এই যে, পুনর্ব্যবহৃত বাষ্পে উপস্থিত সুপ্ত তাপের তুলনায় প্রয়োজনীয় সংকোচন শক্তি খুবই কম।
স্টিম রিকম্প্রেশনের শক্তিমান কর্মক্ষমতা কর্মক্ষমতার সহগ (COP) তে প্রকাশ করা হয়।সিওপি নেট পুনরুদ্ধার তাপ এবং সংকোচকারী দ্বারা ব্যবহৃত শক্তির অনুপাত দেয়।এই ক্ষেত্রে, নেট তাপ হল বাষ্প উত্পাদন যার মধ্যে জল ইনজেকশন দ্বারা অতিরিক্ত বাষ্প ফলন।সাধারণ অর্থনৈতিক এবং শক্তি-দক্ষ অ্যাপ্লিকেশনগুলির সর্বনিম্ন COP 3.5।MVR- এর কিছু অ্যাপ্লিকেশনের COP 10 বা তারও বেশি।
একটি উচ্চ COP এর মূল উপাদানগুলি হল:
পরম বাষ্প চাপের একটি কম অনুপাত।সর্বোচ্চ অনুপাতের জন্য একটি নির্দেশিকা 6, কিন্তু দৈনিক অনুশীলনে অনুপাত প্রায় 3।
ন্যূনতম ক্ষমতা।একটি নির্দেশিকা হল প্রতি ঘন্টায় ন্যূনতম এক টন বাষ্প। সংকোচনের পর জল ইনজেকশন।
MVR বাষ্পীভবন শক্তি খরচ কমিয়ে দেয়
এমভিআর বাষ্পীভবনকারী (কখনও কখনও বাষ্প কম্প্রেশন বাষ্পীভবনকারী হিসাবে উল্লেখ করা হয়) উচ্চতর ঘনীভূত মানের সরবরাহ করার সময় ন্যূনতম শক্তি খরচ এবং সর্বাধিক উদ্ভিদ প্রাপ্যতা সহ মিলের তরল বা বর্জ্য থেকে জল অপসারণ করে।

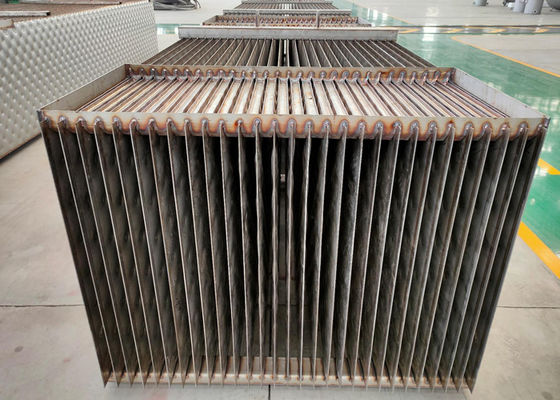

বাষ্পীভবনে লামেলা গরম করার উপরিভাগ থাকে।স্বতlyস্ফূর্তভাবে নন-ফোমিং, এই বাষ্পীভবনগুলি আদর্শভাবে এমভিআর বাষ্পীভবন কম শুষ্ক সলিড অ্যাপ্লিকেশনের জন্য উপযুক্ত যা একক ইউনিটে 10 থেকে 200 t/h পর্যন্ত ধারণক্ষমতার।
MVR বাষ্পীভবক একটি "তাপ পাম্প" নীতির উপর কাজ করে।বাষ্পীভূত জলীয় বাষ্পকে সরল, কম-গতির কেন্দ্রীভূত ফ্যান বা সংকোচকারী দিয়ে পুনরায় সংকুচিত করা হয় যা বাষ্পের স্যাচুরেশন তাপমাত্রা বাড়ায়।ফ্যানের পরে, বাষ্প একই ইউনিটে গরম বাষ্প হিসাবে ব্যবহার করা যেতে পারে।পুনরায় সংকুচিত বাষ্প মদ বা বর্জ্য পদার্থের আরও বাষ্পীভবনের জন্য তাপ স্থানান্তর পৃষ্ঠের মাধ্যমে তার সুপ্ত তাপকে ঘনীভূত করে এবং ছেড়ে দেয়।
সরঞ্জাম কাঠামো
ডাবল-ইফেক্ট বাধ্যতামূলক সঞ্চালন বাষ্পীভবন হিটার, বিভাজক, বাষ্প-তরল বিভাজক, কনডেন্সার, ভ্যাকুয়াম পাম্প, জোরপূর্বক সঞ্চালন পাম্প, ডিসচার্জিং পাম্প, কনডেনসেট পাম্প, বৈদ্যুতিক মন্ত্রিসভা, অপারেশন প্ল্যাটফর্ম এবং সমস্ত পাইপ ফিটিং, ভালভ, যন্ত্র এবং ইত্যাদি
হিটার: উল্লম্ব ধরণের নলাকার হিটারের দুটি সেট সিরিজে সংযুক্ত।ফিড লিকুইড প্রথম হিটারে জোর করে সঞ্চালন পাম্প দ্বারা পাম্প করা হয়, তারপর দ্বিতীয় হিটারে প্রবেশ করে।উত্তপ্ত তরল টিউবে নিচের দিকে প্রবাহিত হয়, এবং স্পর্শকাতর দিক দ্বারা বিভাজকের মধ্যে প্রবাহিত হয়, বাষ্প-তরল পৃথকীকরণের আরও ভাল কর্মক্ষমতা।
বিভাজক: উল্লম্ব প্রকার, সেকেন্ডারি বাষ্প উপরে থেকে নিharসৃত হয়, কনডেন্সারে প্রবেশ করার আগে একটি বাষ্প-তরল বিভাজকের মধ্য দিয়ে যায়।বিভাজকের নীচে একটি জোরপূর্বক সঞ্চালন পাম্পের সাথে সংযুক্ত।
বাষ্প-তরল বিভাজক: বাষ্পীভবনের সময় উৎপন্ন ক্ষুদ্র তরল ফোঁটাকে সেকেন্ডারি বাষ্পের সঙ্গে পালিয়ে যাওয়া, ফিড তরলের ক্ষয় হ্রাস এবং পাইপলাইন এবং শীতল পানিতে দূষণ রোধ করতে ব্যবহৃত হয়।
কনডেন্সার: বাষ্পীভবনের সময় উত্পাদিত বিশাল সেকেন্ড স্টিমকে তরল পদার্থে ঠান্ডা করে, ঘনত্বকে মসৃণভাবে বহন করে।এদিকে, সেকেন্ডারি স্টিম এবং কুলিং ওয়াটার থেকে আলাদা নন-কনডেন্সেবল বাষ্প, ভ্যাকুয়াম ডিগ্রির গ্যারান্টি দেওয়ার জন্য ভ্যাকুয়াম পাম্প দ্বারা এটি সহজেই পাম্প করা হয়।
উপকারিতা
খুব কম নির্দিষ্ট শক্তি খরচ
কোন বাষ্প বা শীতল জল প্রয়োজন
বিদ্যমান বাষ্পীভবনের সাথে একীভূত করার প্রয়োজন নেই
অবস্থান তুলনামূলকভাবে অবাধে চয়ন করা যেতে পারে
চমৎকার কনডেনসেট পৃথকীকরণ
সহজ ক্ষমতা নিয়ন্ত্রণ
ক্রাফট এবং যান্ত্রিক পাল্প মিলগুলিতে একাধিক অ্যাপ্লিকেশনে প্রমাণিত
পণ্যের নাম | এমভিআর বাষ্পীভবনকারী |
আবেদন | বর্জ্য জল চিকিৎসা |
কনডেন্সার | উল্লম্ব |
ওয়ারেন্টি | 1 ২ মাস |
বৈশিষ্ট্য | শক্তি সঞ্চয়/কম অপারেশন খরচ |
কাস্টমাইজড পরিষেবা | হ্যাঁ |
কাজের নীতি প্রযুক্তিগত অঙ্কন

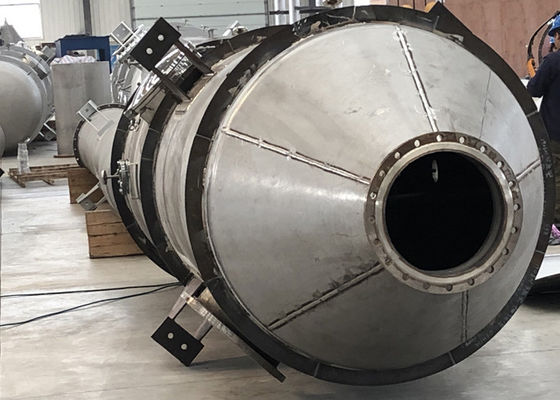

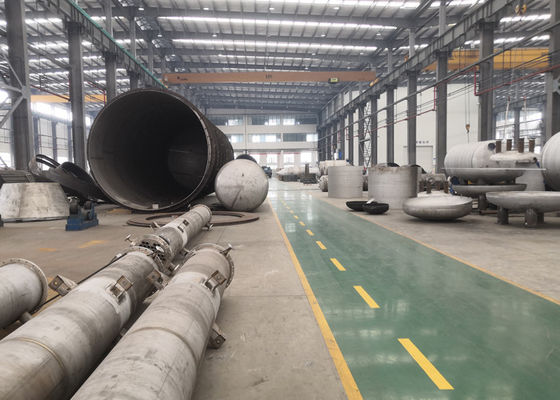

উৎপাদন প্রক্রিয়া
