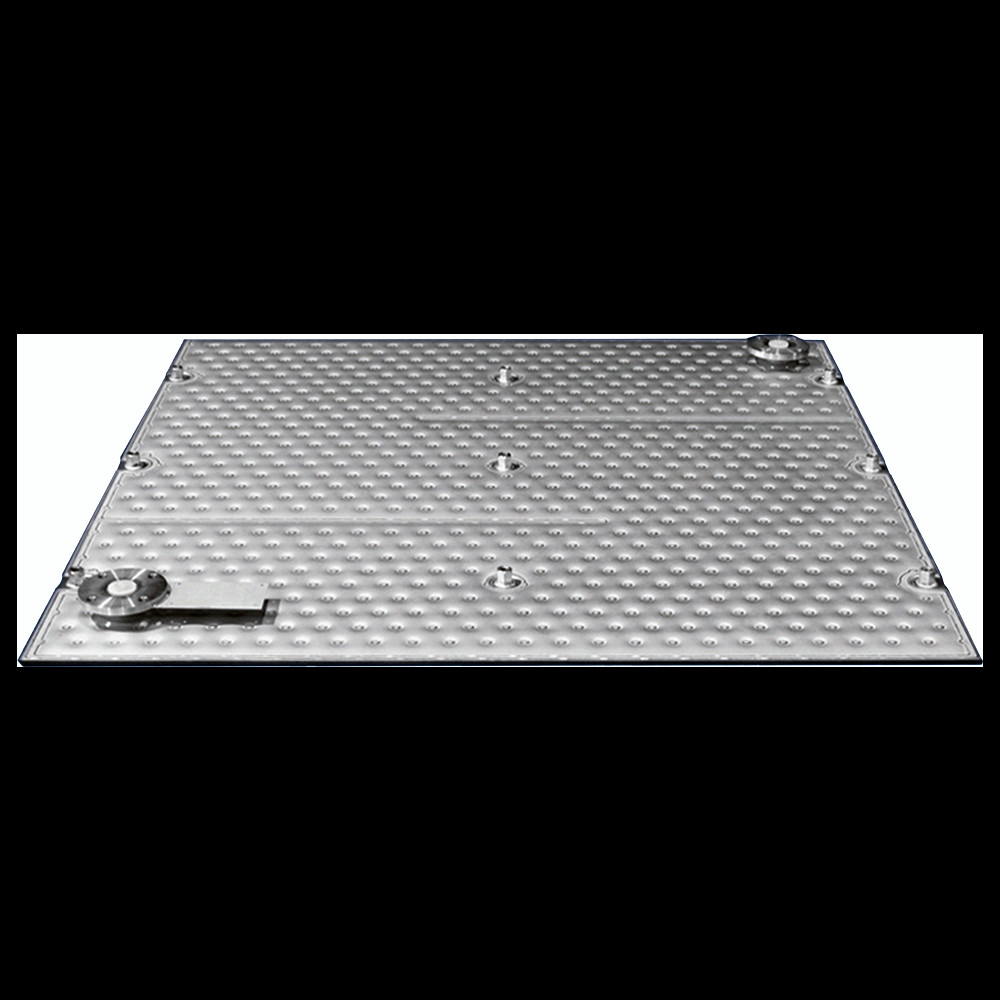

বালিশ প্লেট তাপ এক্সচেঞ্জারগুলি একটি সম্পূর্ণভাবে ঝালাই তাপ এক্সচেঞ্জার যা একটি inflation প্রক্রিয়া বৈশিষ্ট্যযুক্ত যা একটি ঢেউযুক্ত, "বাছুর আকারের" পৃষ্ঠ তৈরি করে।বালিশ প্লেট একটি অপেক্ষাকৃত নতুন আবিষ্কার যখন শেল এবং টিউব এবং প্লেট এবং ফ্রেম তাপ এক্সচেঞ্জার মত পুরোনো যন্ত্রপাতি তুলনায়তাদের জ্যামিতিক নমনীয়তার কারণে তারা পাত্রগুলিকে শীতল বা গরম করার জন্য জ্যাকেট হিসাবে এবং "প্লেট টাইপ" তাপ এক্সচেঞ্জার হিসাবে ব্যবহার করা যেতে পারে।প্রসেস ইন্ডাস্ট্রি বর্তমানে বালিশ প্লেট সরঞ্জাম এবং ব্যবহার আরো মনোযোগ প্রদান করা হয়.
নির্মাণ

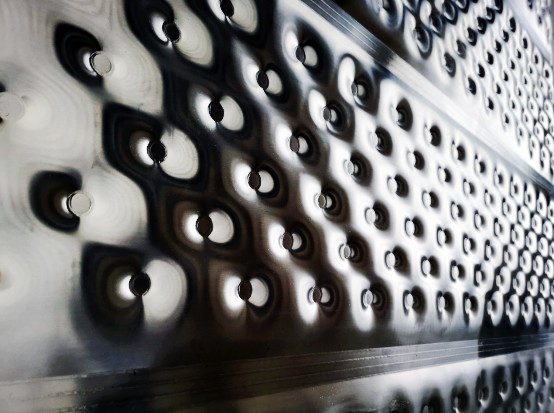

বালিশ প্লেটগুলি একটি inflation প্রক্রিয়া দ্বারা উত্পাদিত হয় যেখানে দুটি পাতলা ধাতব শীটগুলি পুরো পৃষ্ঠের উপর একে অপরের সাথে স্পট-ওয়েল্ডেড হয়লেজারঅথবাপ্রতিরোধী ঝালাই. সংযোগ পোর্ট ছাড়া প্লেটগুলির পাশগুলি সিউম ওয়েল্ডিং দ্বারা সিল করা হয়। অবশেষে,পাতলা ধাতু শীট মধ্যে ফাঁক একটি জলবাহী তরল দ্বারা চাপযুক্ত হয় প্লেট একটি প্লাস্টিক গঠনের কারণ, যা শেষ পর্যন্ত তাদের চরিত্রগত ঢেউযুক্ত পৃষ্ঠের দিকে পরিচালিত করে।
নীতিগতভাবে, দুটি ভিন্ন ধরনের বালিশ প্লেট রয়েছেঃ একক-প্রকাশিত এবং ডাবল-প্রকাশিত। প্রথমটি সাধারণত বালিশের ডাবল দেয়াল গঠন করে।জ্যাকেটযুক্ত জাহাজ, যখন শেষগুলি বালিশ প্লেট তাপ এক্সচেঞ্জার তৈরির জন্য একটি স্ট্যাক (ব্যাংক) এ একত্রিত হয়।একক এমবসড বালিশ প্লেট গঠন করা হয় যখন বেস প্লেট উপরের প্লেট তুলনায় উল্লেখযোগ্যভাবে পুরু. পাতলা উপরের প্লেট বিকৃত হয়, যখন বেস প্লেট সমতল থাকে।
এছাড়াও, "baffle" seam weldings are frequently used on pillow plates to provide targeted flow direction in the channels of the pillow plate in situations where flow distribution or fluid velocity may be an issueবালিশ প্লেট তাপ এক্সচেঞ্জারগুলিতে, প্রতিবেশী বালিশ প্লেটগুলির মধ্যে চ্যানেলগুলিতে ব্যফলগুলির মাধ্যমে প্রবাহ পরিচালনা করার একটি কৌশল সম্প্রতি উপস্থাপন করা হয়েছে।
বালিশ প্লেটগুলি তাদের নকশার ফলস্বরূপ হার্মেটিকভাবে সিল করা হয়, যা তাদের উত্পাদনের সময় উচ্চ স্তরের কাঠামোগত স্থিতিশীলতা, অটোমেশন এবং অভিযোজনযোগ্যতা দেয়।১০০ এমপিএ-এর বেশি চাপে এবং ৮০০ ডিগ্রি সেলসিয়াস পর্যন্ত তাপমাত্রায়, বালিশের প্লেট ব্যবহার করা যেতে পারে।
প্রযুক্তিগত পরামিতি
| পণ্যের নাম | বালিশ প্লেটের তাপ এক্সচেঞ্জার |
| উপাদান | স্টেইনলেস স্টীল |
| রঙ | নিকেল হোয়াইট |
| স্ট্যান্ডার্ড | DIN GB ISO JIS BA ANSI ASMI |
| গ্রেড | SUS201,SUS304,SUS316,DSS2205 |
| সংক্ষিপ্ত বিবরণ ডাবল বালিশ ছাঁচনির্মাণ প্লেট উপাদান অনুপাত | বালিশ প্লেট 0.8mm+0.8mm বালিশ প্লেট 1.0mm+1.0mm
বালিশ প্লেট1.2mm+1.2mm
বালিশ প্লেট1.5mm+1.5mm
বালিশ প্লেট2.0mm+2.0mm |
| একক বালিশের ছাঁচনির্মাণ প্লেট উপাদান অনুপাতের ওভারভিউ | বালিশ প্লেট ০.৮ মিমি + ২.০ মিমি বেস প্লেট
বালিশ প্লেট ১.০ মিমি + ২.৫ মিমি বেস প্লেট
বালিশ প্লেট ১.২ মিমি + ৪.০ থেকে ১৫ মিমি বেস প্লেট
বালিশ প্লেট ১.৫ মিমি + ৪.০ থেকে ১৫ মিমি বেস প্লেট
বালিশ প্লেট ২.০ মিমি + ৫.০ থেকে ১৫ মিমি বেস প্লেট |
অ্যাপ্লিকেশন
বালিশ প্লেটগুলির ব্যবহার খুব বিস্তৃত, তাদের অনুকূল বৈশিষ্ট্যগুলির কারণে যেমন উচ্চ জ্যামিতিক নমনীয়তা এবং প্রায় প্রতিটি প্রক্রিয়াতে ভাল অভিযোজনযোগ্যতা।তাদের বাস্তবায়ন তাদের অন্তর্নিহিত কাঠামোর উপর নির্ভর করে, অর্থাৎ বালিশ প্লেট ব্যাংক বা বালিশ প্লেট জ্যাকেটযুক্ত ট্যাংক। তুলনামূলকভাবে সমতল বাহ্যিক পৃষ্ঠটি পরিষ্কার করা সহজ এবং উচ্চ দূষণ বা স্বাস্থ্যকর অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত,কিন্তু অভ্যন্তরীণ পৃষ্ঠ প্রতিটি স্পট ঢালাই চারপাশে সূক্ষ্ম seams আছে এবং পরিষ্কার করা সহজ নয়, তাই অভ্যন্তরীণ পৃষ্ঠটি শুধুমাত্র জল, বাষ্প বা রেফ্রিজারেন্টের মতো অ-প্রদূষণকারী তরলগুলির জন্য উপযুক্ত।
1. বালিশ প্লেট ব্যাংক (তাপ এক্সচেঞ্জার)
বালিশ প্লেট ব্যাংকগুলি সাধারণত তরল-তরল, গ্যাস-তরল, উচ্চ সান্দ্রতা বা নোংরা মিডিয়া, কম চাপ ক্ষতির প্রয়োজনীয়তা, ঘনীভবন (যেমন শীর্ষ ঘনীভবন) জড়িত অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়,পতনশীল ফিল্ম বাষ্পীভবন (e)(উদাহরণস্বরূপ, কাগজ ও পলাপ শিল্প), পুনরায় বয়লার, জল শীতলকরণ, শক্ত পদার্থের শুকনো, ফ্লেক আইস উত্পাদন (খাদ্য শিল্প) এবং আরও অনেক কিছু। এগুলি সাধারণত নিমজ্জন শীতলকারী হিসাবেও ব্যবহৃত হয় (উদাহরণস্বরূপ, ইলেক্ট্রোপ্লেটিংয়ে),যেখানে ব্যাংকগুলি সরাসরি ট্যাঙ্কে ডুবে থাকেব্যাংকগুলি তৈরি করা যেতে পারে যাতে পৃথক প্লেটগুলি স্ট্যাক থেকে পৃথক করা যায়, যা সহজ পরিষ্কার বা রক্ষণাবেক্ষণের অনুমতি দেয়।
2. বালিশ প্লেট জ্যাকেট ট্যাংক
আজ পর্যন্ত বালিশ প্লেটগুলির সর্বাধিক বিস্তৃত প্রয়োগ হল জ্যাকেটযুক্ত পাত্রে, তাদের নমনীয়তার কারণে, তাপ স্থানান্তরের জন্য সম্পূর্ণ পৃষ্ঠের আচ্ছাদন, কম তরল ধরে রাখা,অনুকূল উৎপাদন খরচ ও সময়, এবং সহজ পরিষ্কার, বিশেষ করে জীবাণুমুক্ত অ্যাপ্লিকেশনগুলিতে। ট্যাংকগুলি তার পৃষ্ঠের উপর একাধিক জ্যাকেট দিয়ে সজ্জিত করা যেতে পারে, যার মধ্যে ট্যাঙ্কের নীচেও অন্তর্ভুক্ত রয়েছে, উদাহরণস্বরূপ শঙ্কুযুক্ত বা ডিশযুক্ত,এবং ট্যাঙ্কের ভিতরে অতিরিক্ত সিলিন্ডারিক শেল অন্তর্ভুক্ত করতে পারে. বালিশ প্লেট জ্যাকেটযুক্ত ট্যাঙ্কগুলির প্রয়োগের সাধারণ ক্ষেত্রগুলি খাদ্য ও পানীয় শিল্পে এবং রাসায়নিক ও ওষুধ শিল্পে রয়েছে। এই জ্যাকেটগুলিকে "ডিম্পল জ্যাকেট" নামেও উল্লেখ করা হয়।
এফAQ
1আপনি কি OEM সেবা আছে? আপনি অংশ সরবরাহ?হ্যাঁ, আমরা জানি, যতক্ষণ না আপনি আমাদের আপনার অঙ্কন এবং বিস্তারিত প্রয়োজনীয়তা প্রদান.
2কিভাবে আমরা সহজেই জানতে পারিমোসেন্ট্রিফুগগুলো কি ঠিক আছে?আমাদের অভিজ্ঞ প্রকৌশলী দল আছে আপনাকে মডেল নির্বাচন করতে সাহায্য করার জন্য, যতক্ষণ আপনি আমাদের বিস্তারিত প্রক্রিয়াকরণ উপাদান বৈশিষ্ট্য প্রদান।
3ইনস্টলেশন ও কমিশনিংয়ের জন্য আপনি কি টেকনিশিয়ান পাঠাবেন?হ্যাঁ, আমরা পারি, আমরা অনেক সেবা করি, দয়া করে আমাদের বিক্রয়োত্তর অংশটি দেখুন।
4আপনার প্রতিযোগীদের তুলনায় আপনার সুবিধা কী?গুণমান এবং অভিজ্ঞতা। আমরা চীনের শীর্ষ সেন্ট্রিফুগ সরবরাহকারী, আমাদের নকশা এবং কাঠামো বিশ্বের নেতা আলফা লাভাল, ওয়েস্টফালিয়ার, ফ্লটওয়েগ ইত্যাদির অনুরূপ।
5গুণগত মান রক্ষা কিভাবে হয়?আমার কারখানাটি ১০০ বছরেরও বেশি অভিজ্ঞতার সাথে একটি রাষ্ট্রীয় মালিকানাধীন উদ্যোগ, কঠোর অপারেশন নীতি পালন করা হয়, উন্নত প্রসেসিং মেশিনগুলি সমস্ত উপাদানগুলির নির্ভুলতা নিশ্চিত করে,অপারেশন লাইসেন্স সহ শ্রমিক, অংশগুলি মাল্টিপ্রসেসিং, ট্রান্সমিশন এবং বৈদ্যুতিক অংশগুলি আন্তর্জাতিক বিখ্যাত ব্র্যান্ডের। পুরো উত্পাদন পর্যায়ে পরীক্ষা এবং পরিদর্শন করা হয়।
6আমরা কি আপনার শেষ ব্যবহারকারীকে দেখতে পারি অথবা তাদের সাথে যোগাযোগ করতে পারি?হ্যাঁ, ব্যবহারকারীরা দেশী এবং বিদেশী, আমরা আপনাকে নাম তালিকা প্রদান করতে পারেন। আপনি সেখানে যেতে পারেন বা আরও তথ্য পেতে যোগাযোগ করুন।
টিপস:ডিম্পল জ্যাকেটযুক্ত জাহাজ,গভীর বালিশ প্লেট,ডিম্পল জ্যাকেট প্রস্তুতকারক
