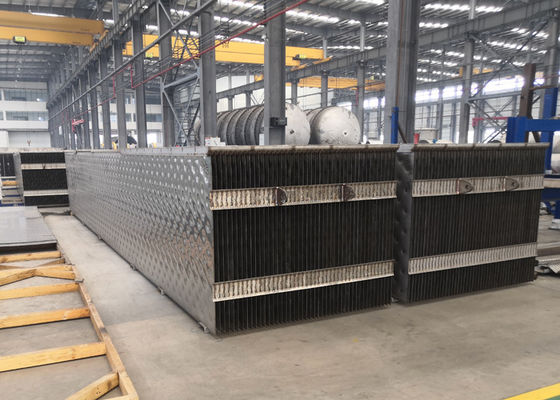

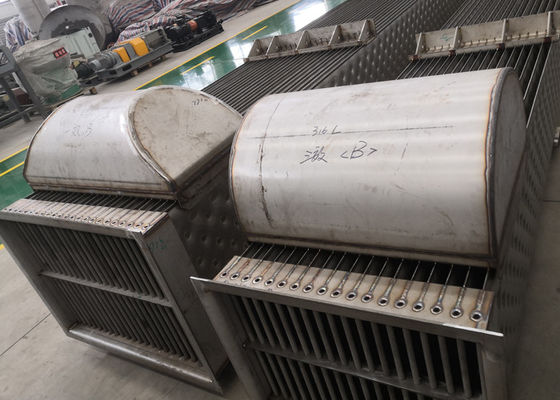

লেজার ওয়েল্ডিং বালিশ প্লেট হিট এক্সচেঞ্জার স্টেইনলেস স্টীল পড়ার ফিল্ম এমভিআর ইভাপোরেটরের জন্য

লেজার ওয়েল্ডিং স্টেইনলেস স্টীল বালিশ হিট এক্সচেঞ্জার প্লেট এর নির্মাতা ফলিং ফিল্ম এমভিআর ইভাপোরেটর

যান্ত্রিক বাষ্প পুনঃকম্প্রেশন (MVR) বাষ্পীভবনকারী

যান্ত্রিক বাষ্প পুনঃসংকোচন প্রচলিত সিস্টেমের তুলনায় বাষ্পীভবন প্রক্রিয়ায় ব্যবহৃত শক্তিকে 90% পর্যন্ত কমিয়ে দেয়।

এটি বাষ্পের মধ্যে থাকা তাপ শক্তিকে পুনরায় ব্যবহার করে কাজ করে৷ অন্যথায় এই শক্তিটি নষ্ট হয়ে যাবে৷ একটি সাধারণ পতনশীল ফিল্ম বাষ্পীভবন প্ল্যান্টে ফিড তরল একটি উল্লম্ব চেম্বারের শীর্ষে প্রবেশ করে যাকে ক্যাল্যান্ডরিয়া বলা হয়৷ তরলটি প্রচুর সংখ্যক উল্লম্ব জুড়ে ছড়িয়ে পড়ে৷ টিউবগুলি নীচের দিকে প্রবাহিত হওয়ার সাথে সাথে এটি টিউবের অভ্যন্তরে একটি ফিল্ম তৈরি করার প্রবণতা রাখে৷ ক্যালেন্ড্রিয়ার উপরের এবং নীচের অংশগুলির মধ্যে একটি সিল করা আছে যেখানে টিউবগুলি উচ্চ তাপমাত্রার বাষ্পের একটি জ্যাকেটের মধ্য দিয়ে যায়৷ এই বিভাগটি একটি হিসাবে কাজ করে হিটিং এক্সচেঞ্জার।যেহেতু গরম বাষ্প টিউবের বাইরে ঘনীভূত হয়, এটি সুপ্ত তাপ নির্গত করে যা টিউবগুলিতে ফিড তরলের তাপমাত্রা বাড়ায়৷ যখন ফিড তরল টিউবের নীচে চলে যায়, তখন বেশিরভাগ জল বাষ্পীভূত হয়ে যায়৷ একটি ঘনীভূত সান্দ্র তরল। যে পানি বাষ্পীভূত হয়ে গেছে তা টিউবটিকে বাষ্প হিসাবে ছেড়ে দেয়। ক্যালেন্ড্রিয়ার নীচের অংশে, কিছু ঘনীভূত তরল জড়ো হয় এবং টানা যায়, গরম মিশ্রণটি বিভাজক নামক একটি শীতল চেম্বারে চলে যায় যেখানে বেশি ঘনীভূত তরল নিচের দিকে পড়ে এবং বাষ্প উপরে উঠে যায়। এই বাষ্পে এখন বেশিরভাগ শক্তি রয়েছে যা প্রাথমিকভাবে সিস্টেমে খাওয়ানো হয়েছিল।

টার্বো ফ্যান বিভাজক থেকে বাষ্প চুষে নেয় এবং পুনরায় সংকুচিত করে, চাপ বাড়ায় এবং তাপমাত্রাকে এমনভাবে বাড়িয়ে দেয় যেখানে বাষ্প আবার তাপের উত্স হিসাবে ব্যবহার করা যেতে পারে। ইউনিটটি অত্যন্ত শক্তিশালী, গ্যাস টাইট টার্বো ফ্যান এমভিসি বাষ্পীভবন প্রক্রিয়ার চাপ, তাপমাত্রা এবং আয়তনের জন্য আদর্শভাবে উপযুক্ত। এর হৃদয়ে একটি অতি উচ্চ গতির ইমপেলার রয়েছে যার টিপ বেগ একটি জেট এয়ারলাইনারের গতির চেয়ে 1000 কিমি/ঘন্টা বেশি। রটারের সম্ভবত সর্বোচ্চ টিপ রয়েছে যে কোনো ঢালাই ইমপেলারের বেগ কখনও তৈরি করা হয়েছে। পুনরায় উত্তপ্ত বাষ্পকে আবার ক্যালেন্ড্রিয়ায় খাওয়ানো যেতে পারে যাতে এটি টিউবগুলির নিচে যাওয়ার সময় আরও ফিড তরল বাষ্পীভূত করার জন্য প্রয়োজনীয় তাপ শক্তি সরবরাহ করে। যান্ত্রিক বাষ্প সংকোচন প্রক্রিয়া একটি উচ্চ শক্তি দক্ষ এবং বাষ্পের মধ্যে থাকা সুপ্ত তাপকে ধরে রাখার এবং পুনঃব্যবহারের সাশ্রয়ী উপায়। অন্যথায় যে শক্তি নষ্ট হয়ে যাবে। প্রক্রিয়াটি শুরু হয়ে গেলে এবং তাপমাত্রায় আনা হলে একমাত্র শক্তির ইনপুটটি হল ইলেক্ট্র।টার্বো ফ্যান চালানোর জন্য বরফ।

শক্তির খরচ বাড়ার সাথে সাথে মেকানিক্যাল ভ্যাপার রিকমপ্রেশন (MVR) বাষ্পীভবনের ব্যবহারও বেড়েছে।MVR প্রযুক্তি ব্যবহার করে যে শক্তি সঞ্চয় সম্ভব তা উল্লেখযোগ্য।এমভিআর বাষ্পীভবনগুলিকে খুব কম নির্দিষ্ট শক্তি খরচের সাথে কাজ করার জন্য ডিজাইন করা হয়েছে যখন মিলের মধ্যে তাজা জলের ব্যবহার কমানোর জন্য পরিষ্কার কনডেনসেট তৈরি করা হয়।

সর্বোত্তম সম্ভাব্য শক্তি দক্ষতা

একাধিক-প্রভাব বাষ্পীভবনের তুলনায়, MVR বাষ্পীভবনগুলি যথেষ্ট কম শক্তি খরচ করে।

নন-ফোমিং ডিজাইন

বাষ্পীভবনের অভ্যন্তরে কম বাষ্পের বেগ, কম শিয়ার রেট এবং মুক্ত প্রবাহের পতনশীল ফিল্ম নির্মাণ ফেনা সৃষ্টিকে ন্যূনতম করার জন্য ডিজাইনের সুবিধা।এটি এমভিআর বাষ্পীভবনের ক্ষেত্রে বিশেষভাবে গুরুত্বপূর্ণ, শুধুমাত্র পরিষ্কার কনডেনসেটের উত্পাদন সর্বাধিক করার জন্য নয়, সংকোচকারী বা পাখার সুরক্ষার জন্যও।

নন-প্লাগিং ডিজাইন

ল্যামেলাগুলির উপর মদের অভিন্ন বন্টন, এবং ল্যামেলা পৃষ্ঠের অনুজ্জ্বল আকৃতির দ্বারা সৃষ্ট মদের ক্রমাগত পুনঃবন্টন, একটি সম্পূর্ণ ভেজা গরম করার পৃষ্ঠ নিশ্চিত করে এবং স্থানীয় স্কেলিং বা মদের অতিরিক্ত ঘনত্ব দূর করে।ল্যামেলা গরম করার পৃষ্ঠটি নিশ্চিত করে যে জলে দ্রবণীয় স্কেলিং একটি সাধারণ পাতলা ধোয়ার মাধ্যমে ধুয়ে ফেলা যায়, যা পরিষ্কারের জন্য সময় সাপেক্ষ এবং ব্যয়বহুল বিভ্রাটের প্রয়োজনকে দূর করে।

ক্লিনেস্ট কনডেনসেট

বাষ্পীভবন নালী এবং ল্যামেলাগুলিতে অত্যন্ত দক্ষ কনডেনসেট বিভাজন, পাশাপাশি ফাউল কনডেনসেট ভগ্নাংশের সমন্বিত স্ট্রিপিং পরিষ্কার এবং পুনরায় ব্যবহারযোগ্য জল উত্পাদন করে।

এমভিআর প্রযুক্তিগত বৈশিষ্ট্য

MVR প্রযুক্তি ব্যয়বহুল তাপ উত্সের পরিবর্তে তাপের জন্য উত্পন্ন বাষ্প ব্যবহার করে

এমভিআর প্রযুক্তিতে কুলিং টাওয়ারের প্রয়োজন হয় না, যা শীতল জলের ব্যবহারকে ব্যাপকভাবে হ্রাস করে

MVR প্রযুক্তি প্রথাগত মাল্টি-ইফেক্ট বাষ্পীভবন প্রযুক্তির চেয়ে বেশি দক্ষ শক্তি সঞ্চয় করে এবং অপারেটিং খরচ কমায়

MVR প্রযুক্তি সত্যিকার অর্থে শক্তি-সাশ্রয়ী, জল-সংরক্ষণ, পরিবেশগত-সাউন্ড এবং রিসোর্স রিসাইক্লিংয়ে সাহায্য করে

MVR প্রযুক্তি কম-তাপমাত্রার বাষ্পীভবন অর্জন করে, যা আপনার উপাদানের উপর প্রভাবকে ব্যাপকভাবে হ্রাস করে

MVR প্রযুক্তি সিস্টেম গঠন সহজ, সম্পূর্ণ স্বয়ংক্রিয়, ক্রমাগত অপারেশন সহ

এমভিআর সিস্টেমে একটি বাষ্পীভবন, একটি বাষ্প সংকোচকারী, বিভাজক, পাম্প, পাইপিং, উপকরণ এবং বৈদ্যুতিক নিয়ন্ত্রণ উপাদান থাকে

এমভিআর সিস্টেমগুলি সাধারণ বাষ্পীভবন বা অত্যাধুনিক পতনশীল ফিল্ম টিউব বাষ্পীভবনের চারপাশে ডিজাইন করা যেতে পারে

MVR সিস্টেমগুলি সাধারণ বাষ্প সংকোচন বা অত্যাধুনিক রুট পাম্প ব্যবহার করতে পারে

MVR সিস্টেমে কম তরল হোল্ডআপ থাকতে পারে বা বড় আয়তনের ট্যাঙ্ক সিস্টেম হতে পারে

এমভিআর সিস্টেমগুলি বিভিন্ন ধরণের বাষ্পীভবন অর্জন করতে পারে, প্রক্রিয়া নকশা এবং তরল রচনা এটি নির্ধারণ করবে

কাজের নীতি অঙ্কন

অপারেশন

গমের খড়ের সজ্জা কালো মদের চিকিত্সার জন্য দুটি বাষ্পীভবন প্রক্রিয়ার অপারেশন টেবিলে দেখানো হয়েছে।

কাগজের সজ্জা কালো মদের চিকিত্সার জন্য দুটি বাষ্পীভবন প্রক্রিয়ার অপারেশন

দ্রষ্টব্য: অপারেশন খরচ অনুমান: বাষ্প 150rmb/t, বিদ্যুৎ 0.6 rmb/kWh, জল 0.5rmb/t।

সম্মিলিত বাষ্পীভবন প্রক্রিয়া সরঞ্জামের বিনিয়োগ বৃদ্ধি পেয়েছে: বাষ্পীভবক (2500 m2) 375x10000 RMB;MVR কম্প্রেসার 400x10000rmb, মোট 775x10000 RMB

সম্মিলিত বাষ্পীভবন প্রক্রিয়ার বার্ষিক অপারেটিং খরচ হ্রাস: 3672-2115 = 1557 (10000RMB)

সম্মিলিত বাষ্পীভবন প্রক্রিয়ার বিনিয়োগ বৃদ্ধি পেব্যাক সময়কাল: 755 ÷ 1557 = 0.5 বছর

এটি দেখা যায় যে উদাহরণ হিসাবে 100t/h এর স্কেল গ্রহণ করলে, সম্মিলিত বাষ্পীভবন প্রক্রিয়াটি অর্ধ বছরে বর্ধিত বিনিয়োগ পুনরুদ্ধার করতে পারে এবং যথেষ্ট অর্থনৈতিক সুবিধা সহ ভবিষ্যতে প্রতি বছর 1557 (10000 RMB) সংরক্ষণ করতে পারে।

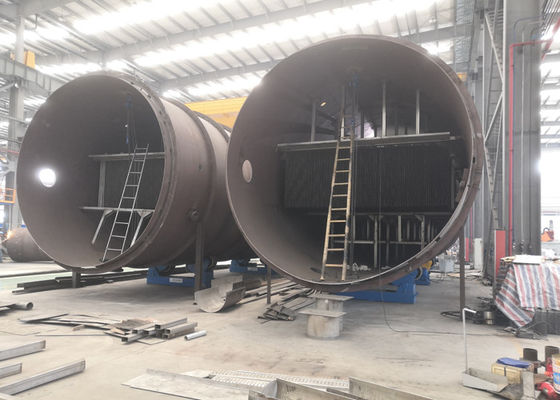

কর্মশালার সাইট
