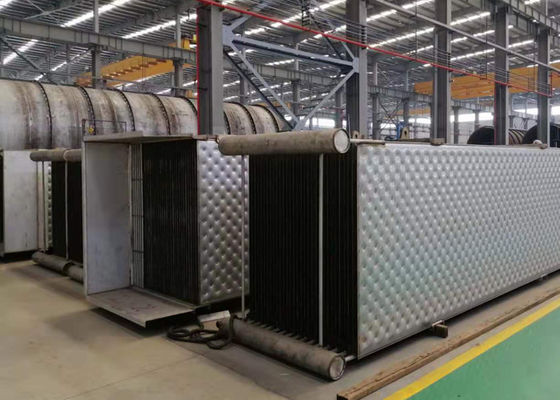

পতিত ফিল্ম এমভিআর বাষ্পীভবন সিস্টেমের জন্য dedালাই বালিশ প্লেট তাপ এক্সচেঞ্জার
এমভিআর প্রযুক্তি
এমভিআর প্রযুক্তি হল বাষ্পীভবনের সেকেন্ডারি বাষ্পকে যান্ত্রিক পদ্ধতিতে সংকুচিত করা, এর চাপ ও তাপমাত্রা বৃদ্ধি করা, এর এনথ্যালপি বৃদ্ধি করা এবং তারপর বাষ্পীভবনের হিটিং চেম্বারে ফেরত পাঠানো যাতে গরম বাষ্প হিসেবে ব্যবহার করা যায়, যাতে ফিড রাখা যায় ফুটন্ত অবস্থায় তরল, যখন গরম করার বাষ্প নিজেই পানিতে পরিণত হয়।মাল্টি ইফেক্ট বাষ্পীভবন প্রযুক্তির সাথে তুলনা করে, এমভিআর প্রযুক্তি সমস্ত গৌণ বাষ্পকে সংকুচিত এবং পুনর্ব্যবহার করে এবং সুপ্ত তাপ পুনরুদ্ধার করে, তাই এটি মাল্টি ইফেক্ট বাষ্পীভবন প্রযুক্তির চেয়ে বেশি শক্তি সঞ্চয় করে।
MVR প্রযুক্তির সুবিধা:
স্টার্ট-আপের পরে, তাজা বাষ্পের প্রয়োজন নেই, বা অল্প পরিমাণে তাজা বাষ্প খাওয়া হয়, তাই অপারেশন খরচ কম।
সহজ কাঠামো, একক প্রভাব অপারেশন, পাইপলাইন, যন্ত্র, বৈদ্যুতিক ব্যবস্থা সহজ করুন।
শুরু করা সহজ, সহজ অপারেশন, স্থিতিশীল অপারেশন, কম রক্ষণাবেক্ষণ।
এটি একটি ছোট জায়গা দখল করে এবং এর কয়েকটি উপযোগিতা রয়েছে।সাধারণভাবে, কনডেন্সার এবং কুলিং টাওয়ারের প্রয়োজন নেই।
গমের খড়ের পাল্প কালো মদের চিকিৎসার জন্য দুটি বাষ্পীভবন প্রক্রিয়ার অপারেশন টেবিলে দেখানো হয়েছে।
কাগজের সজ্জা কালো মদের চিকিৎসার জন্য দুটি বাষ্পীভবন প্রক্রিয়া পরিচালনা
আইটেম | 5 প্রভাব স্টেশন | মিলিত বাষ্পীভবন প্রক্রিয়া | ||
MVR প্রাক ঘনত্ব | 5-প্রভাব বাষ্পীভবন স্টেশন | |||
বাষ্পীভবন জল (t/h) | 100 | 64.28 | 35.72 | |
আগত ঘনত্ব (%) | 10 | 10 | 20 | |
আউট ঘনত্ব (%) | 45 | 20 | 45 | |
বাষ্পীভবন এলাকা (㎡) | 10000 | 8500 | 4000 | |
কনডেন্সার এলাকা () | 800 | / | 300 | |
খরচ | বাষ্প (t/h) | 25 | / | 9 |
বিদ্যুৎ (kWh/h) | 500 | 1600 | 180 | |
জল (t/h) | 900 | / | 350 | |
চলমান খরচ | RMB/ঘন্টা | 4500 | 960 | 1633 |
RMB/T জল বাষ্পীভবন ক্ষমতা | 45 | 25.93 | ||
RMBx10000/দিন | 10.8 | 6.2 | ||
RMBx10000/বছর (340 দিন) | 3672 | 2115 |
দ্রষ্টব্য: অপারেশন খরচ অনুমান: বাষ্প 150rmb/t, বিদ্যুৎ 0.6 rmb/kWh, জল 0.5rmb/t।
সম্মিলিত বাষ্পীভবন প্রক্রিয়ার সরঞ্জামগুলির বিনিয়োগ বৃদ্ধি পেয়েছে: বাষ্পীভবক (2500 m2) 375x10000 RMB;MVR কম্প্রেসার 400x10000rmb, মোট 775x10000 RMB
সম্মিলিত বাষ্পীভবন প্রক্রিয়ার বার্ষিক অপারেটিং খরচ হ্রাস: 3672-2115 = 1557 (10000RMB)
সম্মিলিত বাষ্পীভবন প্রক্রিয়ার বিনিয়োগ বৃদ্ধি পেব্যাক পিরিয়ড: 755 ÷ 1557 = 0.5 বছর
এটা দেখা যায় যে 100t / h স্কেলকে উদাহরণ হিসেবে গ্রহণ করলে, সম্মিলিত বাষ্পীভবন প্রক্রিয়া অর্ধ বছরে বর্ধিত বিনিয়োগ পুনরুদ্ধার করতে পারে এবং ভবিষ্যতে প্রতি বছর 1557 (10000 RMB) সঞ্চয় করতে পারে, যথেষ্ট অর্থনৈতিক সুবিধা সহ।
সর্বোত্তম সম্ভাব্য শক্তি দক্ষতা
একাধিক-প্রভাব বাষ্পীভবনের তুলনায়, MVR বাষ্পীভবনকারী যথেষ্ট কম শক্তি খরচ করে।
নন-ফোমিং ডিজাইন
বাষ্পীভবনের ভিতরে কম বাষ্প বেগ, কম শিয়ার রেট, এবং মুক্ত প্রবাহ পতনশীল ফিল্ম নির্মাণ ফেনা তৈরির ক্ষেত্রে নকশার সুবিধা।এমভিআর বাষ্পীভবনে এটি বিশেষভাবে গুরুত্বপূর্ণ, কেবল পরিষ্কার কনডেনসেট উৎপাদনকেই সর্বাধিক করতে নয়, সংকোচকারী বা পাখা সুরক্ষার জন্যও।
নন-প্লাগিং ডিজাইন

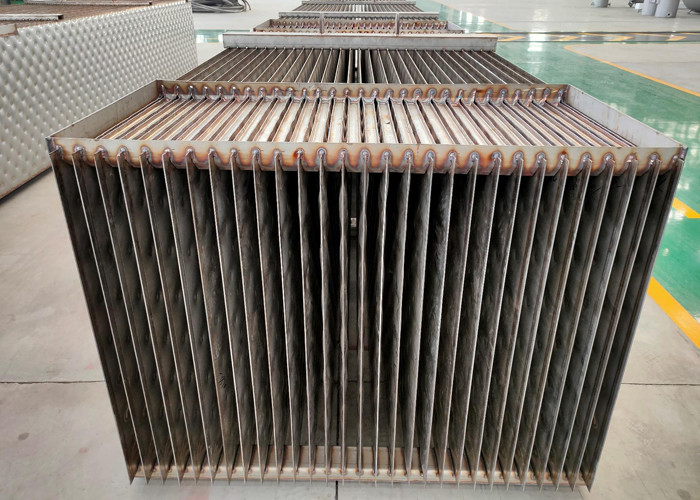

লামেলার উপর মদের অভিন্ন মদ বিতরণ, এবং লামেলার পৃষ্ঠের ডিম্পল আকৃতির দ্বারা সৃষ্ট মদের ক্রমাগত পুনর্বণ্টন, একটি সম্পূর্ণ ভেজা গরম পৃষ্ঠ নিশ্চিত করে এবং স্থানীয় স্কেলিং বা অতিরিক্ত মদ্যপান দূর করে।ল্যামেলা গরম করার পৃষ্ঠটি নিশ্চিত করে যে জল-দ্রবণীয় স্কেলিং একটি সাধারণ ডিলিউশন ওয়াশ দ্বারা ধুয়ে ফেলা যায়, যা পরিষ্কার করার জন্য সময়সাপেক্ষ এবং ব্যয়বহুল বিভ্রান্তির প্রয়োজনীয়তা দূর করে।
সবচেয়ে পরিষ্কার ঘনীভূত
বাষ্পীভবন নালী এবং ল্যামেলাসে অত্যন্ত দক্ষ কনডেনসেট পৃথকীকরণ, প্লাস ফাউল কনডেনসেট ভগ্নাংশের সমন্বিত স্ট্রিপিং, পরিষ্কার এবং পুনরায় ব্যবহারযোগ্য জল উত্পাদন করে।
কাজের নীতি অঙ্কন
উৎপাদন ক্ষমতা
