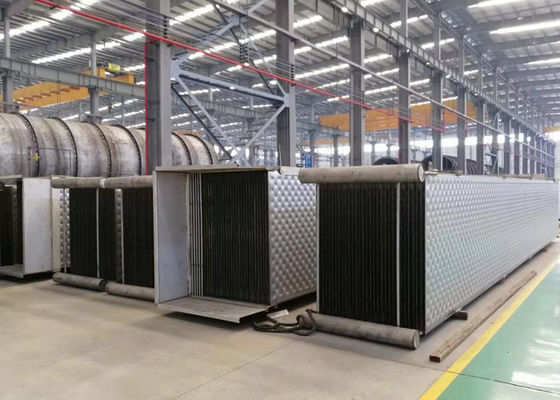

উচ্চ নিরাপত্তা স্তর সহ এমভিআর বাষ্পীভবনের জন্য ইন্ডাস্ট্রিয়াল লেজার dedালাই বালিশ প্লেট হিট এক্সচেঞ্জার
শিল্প যান্ত্রিক বাষ্প পুনরুদ্ধার MVR
একটি তাপ পাম্প অতিরিক্ত শক্তি ব্যবহার করে নিম্ন তাপমাত্রার উৎস থেকে উচ্চ তাপমাত্রার চাহিদায় তাপ স্থানান্তর করার জন্য শক্তি ব্যবহার করে।শিল্প তাপ পাম্পের জন্য, তাপ উৎস প্রক্রিয়া বর্জ্য তাপ।
যান্ত্রিক বাষ্প রিকম্প্রেশন (এমভিআর) হল একটি উন্মুক্ত তাপ পাম্প সিস্টেম যেখানে বাষ্পের চাপ এবং তাপমাত্রা, সংশ্লিষ্ট স্যাচুরেশন তাপমাত্রার সাথে, সংকোচনের মাধ্যমে বৃদ্ধি করা হয়।স্টিম রিকম্প্রেশন হল MVR এর একটি নির্দিষ্ট প্রকরণ।বাষ্পীভবন বা কুকারের মতো শিল্প ক্রিয়াকলাপ থেকে নিম্নচাপের বাষ্প নিষ্কাশন সাধারণত বায়ুমণ্ডলে প্রবেশ করা হয় বা কুলিং টাওয়ারে ঘনীভূত করা হয়, যখন একই সাইটে অন্যান্য উদ্ভিদ পরিচালনার জন্য মধ্যবর্তী চাপের বাষ্পের প্রয়োজন হতে পারে।এই চাহিদা পূরণের জন্য একটি থ্রোটলিং ভালভ জুড়ে উচ্চ চাপের বাষ্প সম্প্রসারিত করার পরিবর্তে, নিম্নচাপের বর্জ্য বাষ্পকে যান্ত্রিকভাবে উচ্চ চাপে সংকুচিত করা যেতে পারে যাতে এটি পুনরায় ব্যবহার করা যায়।স্টিম রিকম্প্রেশন একটি যান্ত্রিক সংকোচকের উপর নির্ভর করে যা বাষ্পে সুপ্ত তাপের তাপমাত্রা বাড়ায় যাতে এটি প্রক্রিয়া শুল্কের জন্য ব্যবহারযোগ্য হয়।সুবিধাটি এই যে, পুনর্ব্যবহৃত বাষ্পে উপস্থিত সুপ্ত তাপের তুলনায় প্রয়োজনীয় সংকোচন শক্তি খুবই কম।
স্টিম রিকম্প্রেশনের শক্তিমান কর্মক্ষমতা পারফরম্যান্সের সহগ (COP) তে প্রকাশ করা হয়।সিওপি নেট পুনরুদ্ধার তাপ এবং সংকোচকারী দ্বারা ব্যবহৃত শক্তির অনুপাত দেয়।এই ক্ষেত্রে, নেট তাপ হল বাষ্প উত্পাদন সহ পানির ইনজেকশন দ্বারা অতিরিক্ত বাষ্প উৎপাদন।সাধারণ অর্থনৈতিক এবং শক্তি-দক্ষ অ্যাপ্লিকেশনগুলির সর্বনিম্ন COP 3.5।MVR এর কিছু অ্যাপ্লিকেশনের COP 10 বা তারও বেশি।
একটি উচ্চ COP এর মূল উপাদানগুলি হল:
পরম বাষ্প চাপের একটি কম অনুপাত।সর্বোচ্চ অনুপাতের জন্য একটি নির্দেশিকা 6, কিন্তু দৈনিক অনুশীলনে অনুপাত প্রায় 3।
সর্বনিম্ন ক্ষমতা।একটি নির্দেশিকা হল প্রতি ঘন্টায় ন্যূনতম এক টন বাষ্প। সংকোচনের পর জল ইনজেকশন।
নাম |
বালিশ প্লেটের ধরণ |
শেল এবং নল তাপ এক্সচেঞ্জার |
বিচ্ছিন্নযোগ্য প্লেট হিট এক্সচেঞ্জার |
সর্পিল প্লেট তাপ এক্সচেঞ্জার |
অপারেটিং তাপমাত্রা বিন্যাস |
<800 |
<800 |
<170 |
<350 |
সর্বোচ্চ চাপ |
<60 বার |
<200 বার |
<32 বার |
<25 বার |
পানিতে তাপ স্থানান্তর সহগ [W/m2 ℃ ℃] |
3500 |
2700 |
5600 |
2000 |
বায়ু এবং জল তাপ বিনিময় প্রয়োগ |
ফিট |
ফিট |
উপযুক্ত নয় |
আংশিক ফিট |
ট্যাংক বা জলে নিমজ্জন |
ফিট |
আংশিক ফিট |
উপযুক্ত নয় |
উপযুক্ত নয় |
ট্যাংক এবং চুল্লির dingালাই |
প্রযোজ্য |
প্রযোজ্য নয় |
প্রযোজ্য নয় |
প্রযোজ্য নয় |
বিদ্যমান চুল্লি এবং অন্যান্য সরঞ্জামগুলিতে ইনস্টল করুন |
নমনীয় আবেদন |
আংশিক প্রযোজ্য |
প্রযোজ্য নয় |
প্রযোজ্য নয় |
সমস্ত dedালাই নির্মাণ |
প্রযোজ্য |
প্রযোজ্য |
প্রযোজ্য নয় |
প্রযোজ্য নয় |
ব্যাপকভাবে দূষিত তরল এবং অন্যান্য অ্যাপ্লিকেশন |
প্রযোজ্য |
প্রযোজ্য |
আংশিক প্রযোজ্য |
প্রযোজ্য |
প্রতি ইউনিট এলাকা ওজন |
কম |
উচ্চ |
কম |
উচ্চ |
পতনশীল ফিল্ম, কনডেন্সার এবং বাষ্পীভবনকারী |
ফিট |
ফিট |
আংশিক ফিট |
আংশিক ফিট |
পণ্যের নাম | এমভিআর বাষ্পীভবনকারী |
আবেদন | বর্জ্য জল চিকিৎসা |
কনডেন্সার | উল্লম্ব |
ওয়ারেন্টি | 1 ২ মাস |
বৈশিষ্ট্য | শক্তি সঞ্চয়/কম অপারেশন খরচ |
কাস্টমাইজড পরিষেবা | হ্যাঁ |
সরঞ্জাম কাঠামো
ডাবল-ইফেক্ট জোরপূর্বক প্রচলন বাষ্পীভবন হিটার, বিভাজক, বাষ্প-তরল বিভাজক, কনডেন্সার, ভ্যাকুয়াম পাম্প, জোরপূর্বক সঞ্চালন পাম্প, ডিসচার্জিং পাম্প, কনডেনসেট পাম্প, বৈদ্যুতিক মন্ত্রিসভা, অপারেশন প্ল্যাটফর্ম এবং সমস্ত পাইপ ফিটিং, ভালভ, যন্ত্রপাতি ইত্যাদি দ্বারা গঠিত।
হিটার: উল্লম্ব ধরণের টিউবুলার হিটারের দুটি সেট সিরিজে সংযোগ করে।ফিড তরল জোরপূর্বক সঞ্চালন পাম্প দ্বারা প্রথম হিটারে পাম্প করা হয়, তারপর দ্বিতীয় হিটারে প্রবেশ করে।উত্তপ্ত তরল টিউবে নিচের দিকে প্রবাহিত হয়, এবং স্পর্শকাতর দিক দ্বারা বিভাজকের মধ্যে প্রবাহিত হয়, বাষ্প-তরল বিচ্ছেদের আরও ভাল কর্মক্ষমতা।
বিভাজক: উল্লম্ব প্রকার, সেকেন্ডারি বাষ্প উপরে থেকে নিharসৃত হয়, কনডেন্সারে প্রবেশ করার আগে একটি বাষ্প-তরল বিভাজকের মধ্য দিয়ে যায়।বিভাজকের নীচে একটি জোরপূর্বক সঞ্চালন পাম্পের সাথে সংযুক্ত।
বাষ্প-তরল বিভাজক: বাষ্পীভবনের সময় উৎপন্ন ক্ষুদ্র তরল ফোঁটাকে সেকেন্ডারি বাষ্পের সঙ্গে পালিয়ে যাওয়া, ফিড তরলের ক্ষতি হ্রাস করা এবং পাইপলাইন এবং শীতল পানিতে দূষণ রোধ করতে ব্যবহৃত হয়।
কনডেন্সার: বাষ্পীভবনের সময় উত্পাদিত বিশাল সেকেন্ড স্টিমকে তরল পদার্থে ঠান্ডা করে, ঘনত্বকে মসৃণভাবে বহন করে।এদিকে, সেকেন্ডারি স্টিম এবং কুলিং ওয়াটার থেকে নন-কনডেন্সেবল বাষ্প আলাদা করুন, ভ্যাকুয়াম ডিগ্রির নিশ্চয়তা দিতে ভ্যাকুয়াম পাম্পের সাহায্যে এটি সহজেই পাম্প করে নিন।
আবেদন
পাতন
পাতন করার সময়, বিভিন্ন বাষ্পের চাপ এবং ফুটন্ত তাপমাত্রার সাথে পদার্থের তরল মিশ্রণ আলাদা করা হয়।উদাহরণগুলির মধ্যে রয়েছে অ্যালকোহল পাতন, বা দ্রাবক পুনরুদ্ধার এবং পরিশোধন।
একাগ্রতা
বাষ্পীভবন প্রক্রিয়াজাত পদার্থের ঘনত্ব উৎপন্ন করে।কেন্দ্রীভূত দুধ বা ফলের রস উৎপাদনের ক্ষেত্রে, বাষ্পীভবন ব্যবস্থা খাদ্য শিল্পে শুকানোর জন্য অগ্রদূত হিসাবে ব্যবহৃত হয়।
স্ফটিককরণ
ক্রিস্টালাইজেশন প্রক্রিয়ার সময় বিভিন্ন দ্রব্যের ভারসাম্য ব্যবহার করে পদার্থগুলো একে অপরের থেকে আলাদা হয়ে যায়।অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে লবণ নিষ্কাশন এবং সার উত্পাদন।
উৎপাদন ক্ষমতা
