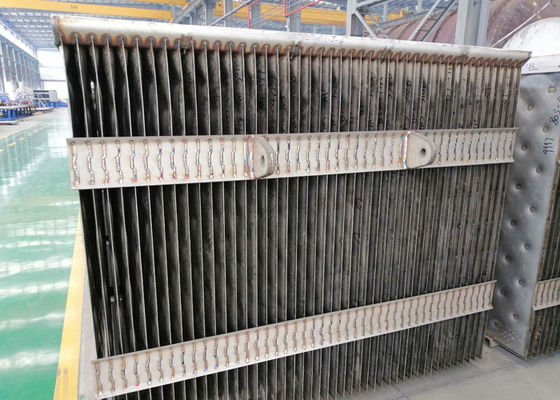

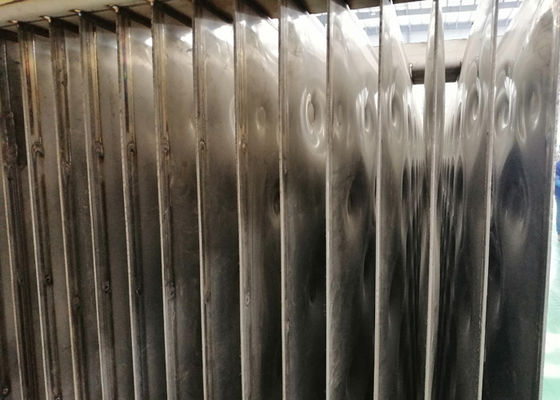

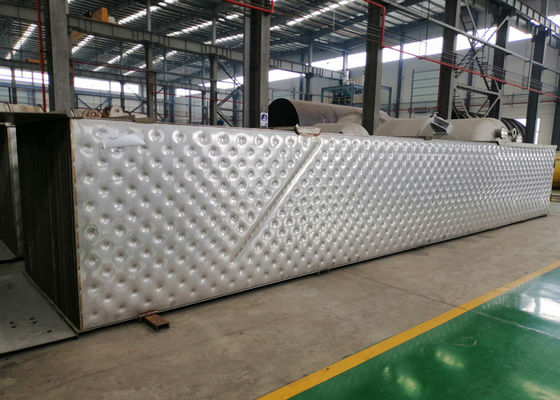

কাগজ পাল্প কালো মদ মধ্যে তাপ এক্সচেঞ্জার জন্য আকার-স্বনির্ধারিত স্টেইনলেস স্টীল বালিশ প্লেট শীট

কালো মদ বাষ্পীভবন: ডিজাইন এবং অপারেশন

প্রয়োজনীয়তা

কালো মদের অন্তর্নিহিত জটিল গঠন বাষ্পীভবনের জন্য বিভিন্ন পরস্পর নির্ভর নকশা প্রয়োজনীয়তার মধ্যে অনুবাদ করে:
বাষ্পীভবন উদ্ভিদকে অবশ্যই কালো মদের বাষ্পীভবনের জন্য তাপ স্থানান্তর করতে হবে।
তাপ স্থানান্তর পৃষ্ঠগুলিতে স্কেল গঠন এড়ানোর সময় এটি অবশ্যই করতে হবে।
বাষ্পীভবন উদ্ভিদ অবশ্যই পাল্প মিল এবং পুনর্বাসনকারী এলাকার চাহিদা পূরণের জন্য পর্যাপ্ত পরিমাণে ক্লিন -কন্ডেনসেট ভগ্নাংশ উত্পাদন করতে হবে, ফলে মিলের মিঠা পানির পরিমাণ ব্যাপকভাবে হ্রাস পাবে।
ভাসমান উপাদান এবং NCGs অপসারণ করা উচিত এবং আগুনে পোড়ানোর মাধ্যমে নিরাপদ নিষ্পত্তির জন্য শর্তযুক্ত।

মনোযোগী
একটি বিশেষ বাষ্পীভবন নকশা বিশেষভাবে উচ্চ ঘনত্বের কালো মদ প্রক্রিয়াকরণের সাথে সম্পর্কিত দুটি সমস্যা মোকাবেলার জন্য তৈরি করা হয়েছে:

1. মদ থেকে সুপারস্যাচুরেটেড উপাদানগুলির প্রাপ্তি
কিছু সময়ে, প্রায় 50-55%টিএস, পানিতে দ্রবণীয় সালফেট এবং কার্বোনেট সোডিয়াম লবণ তাদের দ্রবণীয়তার সীমা অতিক্রম করে এবং কালো মদ বাষ্পীভূত হতে শুরু করে।ডাবল সল্ট বার্কাইট ঘনত্ব প্রক্রিয়ায় প্রথম হয় যখন ডিকার্বোনেট, আরেকটি সোডিয়াম ডাবল লবণ, তার দ্রবণীয়তা সীমাতে পৌঁছায়, পরে প্রায় 60%TS। যন্ত্রগুলি স্ফটিকাকারী হিসাবে ডিজাইন করা হবে যাতে এই লবণগুলি প্রচুর পরিমাণে মদের মধ্যে তৈরি হতে পারে, এবং তাপ স্থানান্তর পৃষ্ঠগুলিতে স্কেল হিসাবে নয়।

2. উচ্চ মদের সান্দ্রতা
এর ঘনত্ব বাড়ার সাথে সাথে, কালো মদের রিওলজিক্যাল আচরণ নিউটনীয় তরল থেকে ছদ্ম-প্লাস্টিকের তরলে অত্যন্ত সান্দ্র হয়ে যায়।এই ধরনের উচ্চ সান্দ্রতা কনসেন্ট্রেটরগুলিতে নিম্ন তাপ স্থানান্তরকে অনুবাদ করে (কম রেইনল্ডস সংখ্যা তাই কম অশান্তি) কিন্তু মদের প্রচুর পরিমাণে স্ফটিক বৃদ্ধির প্রতিবন্ধকতাও প্রতিনিধিত্ব করে।উপরন্তু, কেন্দ্রীভূত মদের মজুদ, বিশেষ করে যদি 75%টিএস -এর উপরে থাকে, তাহলে বয়লারে মদ পাম্প করার ক্ষমতা এবং সঠিক স্প্রে করার ধরন বজায় রাখার জন্য চাপযুক্ত ট্যাঙ্কে থাকতে হতে পারে।এই সান্দ্রতা সমস্যাগুলির সমাধানের জন্য, কালো মদের ঘনত্বগুলি সাধারণত উচ্চ তাপমাত্রায় পরিচালিত হয় এবং বিভিন্ন অপারেটিং অবস্থার অধীনে মদের তাপমাত্রার সঠিক নিয়ন্ত্রণ নকশার একটি গুরুত্বপূর্ণ পরামিতি হয়ে ওঠে কারণ মদের তাপমাত্রায় মাত্র 20 ° F বৃদ্ধি সান্দ্রতা হ্রাসে অনুবাদ করতে পারে কিছু ক্ষেত্রে 50%।
উচ্চ তাপমাত্রায় অপারেশন মদের মধ্যে উপস্থিত ক্যালসিয়াম-জৈব কমপ্লেক্সগুলির ভাঙ্গন বাড়ায় এবং ফলস্বরূপ, তাপ স্থানান্তর পৃষ্ঠগুলিতে ক্যালসিয়াম কার্বনেটের বর্ষণের ঝুঁকি উল্লেখযোগ্যভাবে বৃদ্ধি পায়।অন্যান্য পানির অদ্রবণীয় যৌগের বৃষ্টিপাত, যেমন সিলিকা এবং অক্সালেট সল্ট যদি মদের মধ্যে উপস্থিত থাকে, এই উচ্চ তাপমাত্রায়ও ঘটতে পারে, যা কেন্দ্রীকরণ ইউনিটগুলির স্কেলিংয়ের ঝুঁকি বাড়ায়।
কনসেনট্রেটরের আগে মদের গরম চিকিত্সা মদের সান্দ্রতার জন্য দায়ী দীর্ঘ লিগিনিন এবং অন্যান্য জৈব যৌগগুলির তাপ-ক্র্যাকিংয়ের মাধ্যমে মদের সান্দ্রতা স্থায়ীভাবে হ্রাস করতে পারে।এই ধরনের চিকিত্সা সাধারণত উচ্চ চাপ এবং তাপমাত্রায় (350 ° F এর উপরে) পরিচালিত একটি অবিচ্ছিন্ন চুল্লিতে সঞ্চালিত হয়।সর্বাধিক সান্দ্রতা হ্রাসের জন্য চুল্লিতে 30 মিনিটের বেশি আবাসিক সময় সরবরাহ করতে হবে।

দুই ধরনের কালো মদের কনসেন্ট্রেটর আজ ব্যবহার করা হচ্ছে এবং সেগুলোকে ব্যাপকভাবে ফলিং ফিল্ম (এফএফ) এবং ফোর্সড সার্কুলেশন (এফসি) ডিজাইন হিসেবে শ্রেণীবদ্ধ করা যেতে পারে।

যান্ত্রিক বাষ্প রিকম্প্রেশন MVR বাষ্পীভবন খরচ 1T জল বাষ্পীভূত দ্বারা গণনা করা traditionalতিহ্যগত বাষ্পীভবন যন্ত্রের তুলনায়

পতনশীল ফিল্ম কনসেন্ট্রেটর

পতনশীল ফিল্ম কনসেন্ট্রেটরগুলি আসলে উপরে আলোচনা করা FF বাষ্পীভবন ডিজাইনের উচ্চ কঠিন সেবার জন্য একটি অভিযোজন।প্রকৃতিগতভাবে, এফএফ কনসেনট্রেটর, যেখানে হিটিং এলিমেন্টের মধ্যে একটি মদের ফিল্ম থেকে বাষ্পীভবন ঘটে ফলে মদের মধ্যে উচ্চ সুপারস্যাচুরেশন লেভেল তৈরি হয়।এর ফলে মৃদু স্ফটিক বৃদ্ধির পরিবর্তে অতিরিক্ত স্ফটিক নিউক্লিয়েশনের কারণে অনিয়ন্ত্রিত স্কেল গঠন হতে পারে।

জোরপূর্বক সার্কুলেশন কনসেন্ট্রেটর

জোরপূর্বক সার্কুলেশন কনসেন্ট্রেটরগুলি 1950 এর দশক থেকে চলে এসেছে এবং কালো মদের সেবায় ভালভাবে প্রমাণিত।নকশা একটি তাপ এক্সচেঞ্জার এবং একটি বাষ্প/মদ ফ্ল্যাশ চেম্বার একটি recirculation লুপ মাধ্যমে একে অপরের সাথে সংযুক্ত।
