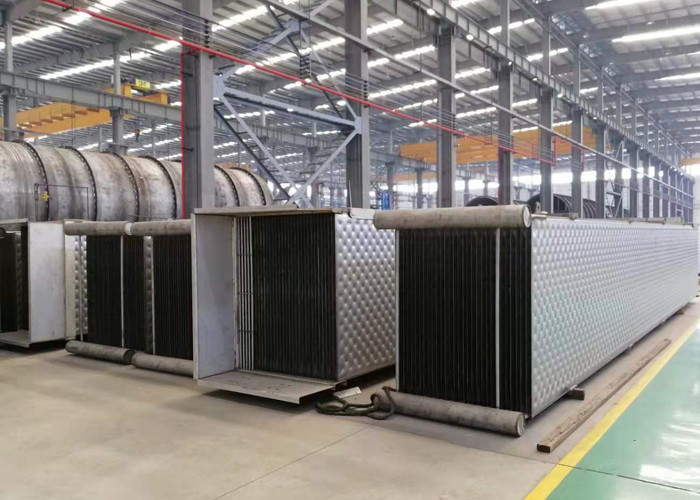

কাগজের সজ্জা বর্জ্য জল বাষ্পীভবনে স্বয়ংক্রিয় লেজার ঢালাই বালিশ প্লেট এক্সচেঞ্জার
সাম্প্রতিক বছরগুলিতে, যান্ত্রিক বাষ্প রিকমপ্রেশন (MVR) প্রযুক্তির পরিপক্কতার সাথে।এই প্রযুক্তি ব্যাপকভাবে বর্জ্য জল চিকিত্সা (রাসায়নিক সজ্জা কালো মদ, APMP এবং BCTMP এবং অন্যান্য রাসায়নিক যান্ত্রিক সজ্জা বর্জ্য জল সহ), খাদ্য শিল্প, সমুদ্রের জল বিশুদ্ধকরণ এবং অন্যান্য ক্ষেত্রে ব্যবহৃত হয়েছে।
এমভিআর প্রযুক্তি
এমভিআর প্রযুক্তি হল যান্ত্রিক পদ্ধতিতে বাষ্পীভবনের গৌণ বাষ্পকে সংকুচিত করা, এর চাপ এবং তাপমাত্রা বৃদ্ধি করা, এর এনথালপি বৃদ্ধি করা এবং তারপরে বাষ্পীভবনের হিটিং চেম্বারে ফেরত পাঠানো যা হিটিং স্টিম হিসাবে ব্যবহার করা হবে, যাতে ফিড রাখা যায়। ফুটন্ত অবস্থায় তরল, যখন গরম করার বাষ্প নিজেই জলে ঘনীভূত হয়।মাল্টি ইফেক্ট বাষ্পীভবন প্রযুক্তির সাথে তুলনা করে, এমভিআর প্রযুক্তি সমস্ত গৌণ বাষ্পকে সংকুচিত করে এবং পুনর্ব্যবহার করে এবং সুপ্ত তাপ পুনরুদ্ধার করে, তাই এটি মাল্টি ইফেক্ট বাষ্পীভবন প্রযুক্তির চেয়ে বেশি শক্তি-সাশ্রয় করে।
এমভিআর প্রযুক্তির সুবিধা:
স্টার্ট-আপের পরে, তাজা বাষ্পের প্রয়োজন হয় না, বা অল্প পরিমাণ তাজা বাষ্প খাওয়া হয়, তাই অপারেশন খরচ কম।
সরল গঠন, একক প্রভাব অপারেশন, পাইপলাইন, যন্ত্র, বৈদ্যুতিক সিস্টেম সরলীকরণ।
শুরু করা সহজ, সহজ অপারেশন, স্থিতিশীল অপারেশন, কম রক্ষণাবেক্ষণ।
এটি একটি ছোট জায়গা দখল করে এবং কয়েকটি ইউটিলিটি রয়েছে।সাধারণভাবে, কনডেন্সার এবং কুলিং টাওয়ারের প্রয়োজন নেই।
এমভিআর প্রযুক্তির প্রয়োগ:
যখন বাষ্পীভূত তরলের ঘনত্ব বাড়ানো হয় এবং এর স্ফুটনাঙ্ক একটি নির্দিষ্ট সীমার মধ্যে বাড়ানো হয়, উদাহরণস্বরূপ, যখন বাষ্পীভূত কালো তরলের ঘনত্ব 20% এর নিচে থাকে, তখন ফুটন্ত বিন্দু 1.5 ℃ এর বেশি উত্থাপিত হয় না।
এটি এমন এলাকায় বা উদ্যোগে ব্যবহৃত হয় যেখানে বিদ্যুতের দাম সস্তা এবং তাপ শক্তি ব্যয়বহুল।
2. সজ্জার কালো মদের বাষ্পীভবনে প্রযুক্তির প্রয়োগ

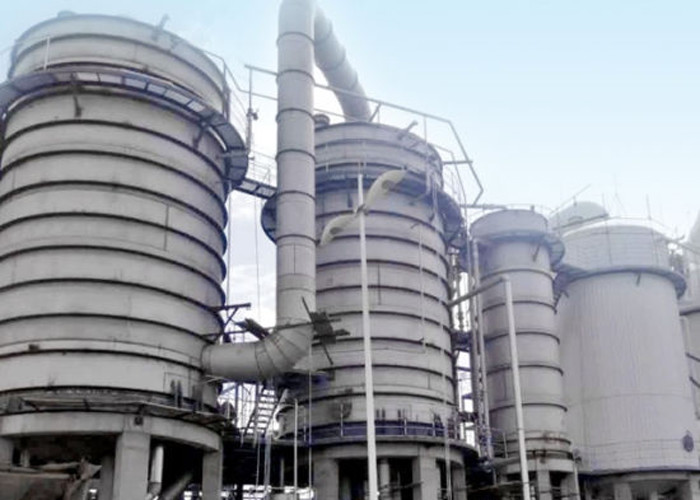

একটি উদাহরণ হিসাবে গমের খড়ের সজ্জা কালো মদের বাষ্পীভবন গ্রহণ করে, এমভিআর প্রযুক্তির সংমিশ্রণ বাষ্পীভবন প্রক্রিয়া এবং বহু প্রভাব বাষ্পীভবনকে বহু প্রভাব বাষ্পীভবন প্রক্রিয়ার সাথে তুলনা করা হয়েছিল।বরণনা নিম্নরূপ।
2.1 প্রধান পরামিতি এবং বাষ্পীভবন স্কিম
ফলাফলগুলি দেখায় যে পাতলা কালো মদের প্রবাহের হার হল 128.6t/h, পাতলা কালো মদের তাপমাত্রা 70 ℃, পাতলা কালো মদের ঘনত্ব 10%, ঘন কালো মদের ঘনত্ব 45% এবং বাষ্পীভবন জল 100t/h.মাল্টি ইফেক্ট বাষ্পীভবন প্রক্রিয়া হল 5-প্রভাব বাষ্পীভবন স্টেশন, এবং সম্মিলিত বাষ্পীভবন প্রক্রিয়া হল MVR প্রাক ঘনত্ব + 5-প্রভাব বাষ্পীভবন স্টেশন।
2.2 অপারেশন
গমের খড়ের সজ্জা কালো মদের চিকিত্সার জন্য দুটি বাষ্পীভবন প্রক্রিয়ার অপারেশন টেবিলে দেখানো হয়েছে।
কাগজের সজ্জা কালো মদের চিকিত্সার জন্য দুটি বাষ্পীভবন প্রক্রিয়ার অপারেশন
আইটেম | 5 ইফেক্ট স্টেশন | সম্মিলিত বাষ্পীভবন প্রক্রিয়া | ||
এমভিআর প্রাক ঘনত্ব | 5-প্রভাব বাষ্পীভবন স্টেশন | |||
বাষ্পীভবন জল (t/h) | 100 | 64.28 | 35.72 | |
ইনকামিং ঘনত্ব (%) | 10 | 10 | 20 | |
আউট ঘনত্ব (%) | 45 | 20 | 45 | |
বাষ্পীভবন এলাকা (㎡) | 10000 | 8500 | 4000 | |
কনডেন্সার এলাকা(㎡) | 800 | / | 300 | |
খরচ | বাষ্প (t/h) | 25 | / | 9 |
বিদ্যুৎ (kWh/h) | 500 | 1600 | 180 | |
জল(t/h) | 900 | / | 350 | |
চলমান খরচ | আরএমবি/ঘন্টা | 4500 | 960 | 1633 |
RMB/T জল বাষ্পীভবন ক্ষমতা | 45 | 25.93 | ||
RMBx10000/দিন | 10.8 | 6.2 | ||
RMBx10000/বছর (340 দিন) | 3672 | 2115 |
দ্রষ্টব্য: অপারেশন খরচ অনুমান: বাষ্প 150rmb/t, বিদ্যুৎ 0.6 rmb/kWh, জল 0.5rmb/t।
সম্মিলিত বাষ্পীভবন প্রক্রিয়া সরঞ্জামের বিনিয়োগ বৃদ্ধি পেয়েছে: বাষ্পীভবক (2500 m2) 375x10000 RMB;MVR কম্প্রেসার 400x10000rmb, মোট 775x10000 RMB
সম্মিলিত বাষ্পীভবন প্রক্রিয়ার বার্ষিক অপারেটিং খরচ হ্রাস: 3672-2115 = 1557 (10000RMB)
সম্মিলিত বাষ্পীভবন প্রক্রিয়ার বিনিয়োগ বৃদ্ধি পেব্যাক সময়কাল: 755 ÷ 1557 = 0.5 বছর
এটি দেখা যায় যে উদাহরণ হিসাবে 100t/h এর স্কেল গ্রহণ করলে, সম্মিলিত বাষ্পীভবন প্রক্রিয়াটি অর্ধ বছরে বর্ধিত বিনিয়োগ পুনরুদ্ধার করতে পারে এবং যথেষ্ট অর্থনৈতিক সুবিধা সহ ভবিষ্যতে প্রতি বছর 1557 (10000 RMB) সংরক্ষণ করতে পারে।

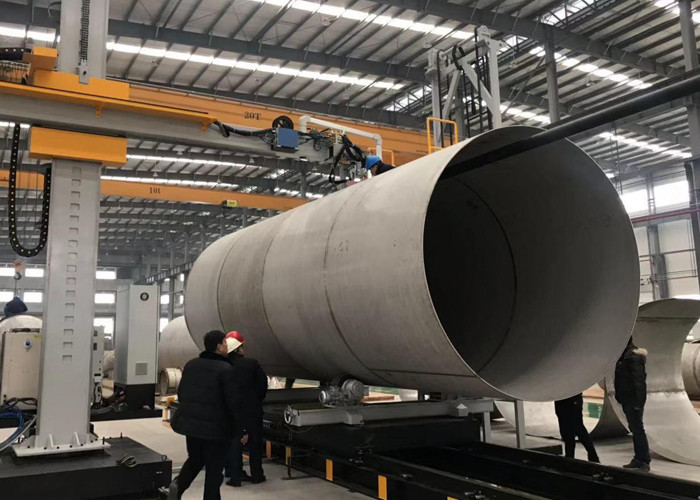

উৎপাদন ক্ষমতা
