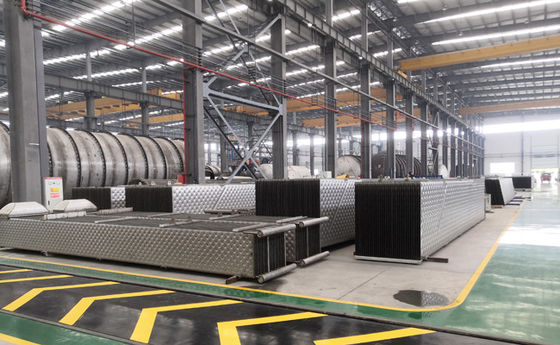

কাগজের পাল্পের সময় কালো মদ বাষ্পীভবনে বালিশ প্লেট ইস্পাত এক্সচেঞ্জার
বর্ণনা
সাম্প্রতিক বছরগুলিতে, যান্ত্রিক বাষ্প রিকম্প্রেশন (এমভিআর) প্রযুক্তির পরিপক্কতার সাথে।এই প্রযুক্তি ব্যাপকভাবে বর্জ্য জল চিকিত্সা (রাসায়নিক সজ্জা কালো মদ, APMP এবং BCTMP এবং অন্যান্য রাসায়নিক যান্ত্রিক সজ্জা বর্জ্য জল সহ), খাদ্য শিল্প, সমুদ্রের জল নির্মূলকরণ এবং অন্যান্য ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়েছে।
কালো মদ
ব্রাউন স্টক ওয়াশারের কালো লিকার রম সাধারণত 13-18%TS হয়।এই পানির বেশিরভাগ অংশই বাষ্পীভূত হতে হবে যাতে উচ্চমাত্রার সলিড সমৃদ্ধ উপাদান তৈরি করা যায় যা পুনরুদ্ধারের বয়লারে কার্যকর দহনকে সমর্থন করে, সাধারণত 65% থেকে 80% TS এর মধ্যে।
এই স্তরের কঠিন পদার্থের বাষ্পীভবনের সময়, বিভিন্ন উদ্বায়ী উপাদান (সালফার যৌগ, মিথানল, ইত্যাদি) মদ থেকে মুক্তি পায় এবং ফাইবারলাইনে পুনuseব্যবহার এবং পুনরায় ব্যবহার করার জন্য কনডেনসেট থেকে আলাদা করা আবশ্যক।এই দৃষ্টিকোণ থেকে, বাষ্পীভবন উদ্ভিদ আসলে মিলের মধ্যে একটি "জল কারখানা" হিসাবে কাজ করে।কালো মদের মধ্যে অজৈব যৌগগুলির একটি উল্লেখযোগ্য ভগ্নাংশ রয়েছে যা বাষ্পীভবন প্রক্রিয়া চলাকালীন তাদের দ্রাব্যতার সীমাতে পৌঁছে যায় এবং বাষ্পীভবন তাপ স্থানান্তর পৃষ্ঠগুলিতে স্কেল হিসাবে জমা করতে পারে যা বাষ্পীভবন উদ্ভিদ এবং সমগ্র পুনরুদ্ধারের দ্বীপের পরিচালনা ক্ষমতা সীমিত করে।
বাষ্পীভবন
মিশন:
দুর্বল কালো মদের বাষ্পীভবন জলকে আলাদা করতে এবং একটি দহনযোগ্য পণ্য-শক্তিশালী কালো মদ তৈরি করতে
বাষ্পীভবনে তিনটি প্রধান প্রক্রিয়া ঘটে:
কালো মদ + শক্তিশালী কালো মদ + জল + বাষ্পে তাপ
কনডেনসেট + বাষ্প পরিষ্কার করার জন্য + নোংরা কনডেনসেট + এনসিজি
কালো মদ থেকে কালো মদ + সাবান (শুধুমাত্র সফটউড)
বহু-প্রভাব বাষ্পীভবন বাষ্প খরচ
| কার্যকর সংখ্যা | ঘ | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
|
বাষ্প খরচ (টি বাষ্প/ টি জল) |
~ 1.04 | ~ 0.53 | ~ 0.36 | ~ 0.28 | ~ 0.23 | ~ 0.19 | ~ 0.17 | ~ 0.15 |
একাধিক প্রভাবশালী বাষ্পীভবন
কালো মদের বাষ্পীভবক তাপ স্থানান্তর পৃষ্ঠের একপাশে ঘনীভূত বাষ্প (বা বাষ্প) এর সাথে পরোক্ষ যোগাযোগ ব্যবহার করে অন্য পাশে কালো মদ থেকে জলকে বাষ্পীভূত করে।সমস্ত পরোক্ষ তাপ এক্সচেঞ্জারের মতো, ঘনীভূত বাষ্প এবং কালো মদের মধ্যে সামগ্রিক তাপ স্থানান্তর মৌলিক সম্পর্ক দ্বারা পরিচালিত হয়:
প্রশ্ন = Ux AxAT
এই সমীকরণে, তাপ প্রবাহ প্রশ্নটি তাপ স্থানান্তরের পরিমাণকে প্রতিনিধিত্ব করে যা সম্পন্ন করা যায়।যেমন দেখানো হয়েছে, এই তাপ প্রবাহ সামগ্রিক তাপ স্থানান্তর সহগ U এর উপর নির্ভর করে, তাপ স্থানান্তর এলাকা A এর পরিমাণ যা আগত বাষ্পকে ঘনীভূত করতে পারে এবং বাষ্পীভবনের মধ্যে ঘনীভূত বাষ্প এবং কালো মদের মধ্যে তাপমাত্রা পার্থক্য AT।U, A বা AT- এর যেকোনো হ্রাসের ফলে সরাসরি Q- এর হ্রাস ঘটবে বাষ্পীভবন তখনই ঘটতে পারে যখন একটি পৃষ্ঠতলে তাপ যোগ করা হয় (ঘনীভূত বাষ্পের আকারে) এবং সেই পৃষ্ঠতল জুড়ে একটি AT প্রতিষ্ঠিত হয়।
তাপ স্থানান্তর সহগ U বাষ্পীভবনের অপারেটিং অবস্থার অধীনে প্রদত্ত পৃষ্ঠ জুড়ে তাপ স্থানান্তর সম্পন্ন হারে প্রতিনিধিত্ব করে। এটি একটি জটিল সংখ্যা যা তাপ পৃষ্ঠের উপাদান এবং গুণমানের সাথে পরিবর্তিত হয় কালো মদ এবং মদের মধ্যে অশান্তির মাত্রা।তাপ স্থানান্তর সহগটি তাপ স্থানান্তর পৃষ্ঠের স্কেল এবং আমানত দ্বারা, নিম্ন অশান্তি দ্বারা এবং তাপ স্থানান্তর পৃষ্ঠের সমাপ্তি এবং বেধ দ্বারা বিরূপভাবে প্রভাবিত হয়।
একাধিক প্রভাব বাষ্পীভবনকারী (MEEs) সবসময় কালো মদ সেবায় ব্যবহৃত হয়।বাষ্পীভবন কাজ সম্পাদনের জন্য শক্তির একাধিক কার্যকরী ব্যবহার থেকে মিউলিপেল শব্দটি এসেছে।এই ধরনের কনফিগারেশনে, লাইভ বাষ্প শুধুমাত্র প্রথম প্রভাব বাষ্পীভবনে ঘনীভূত হয়, বাষ্প তৈরি করে যা পরে দ্বিতীয় প্রভাবের মধ্যে ঘনীভূত করার জন্য পাঠানো হয় যেখানে অতিরিক্ত বাষ্পীভবন ঘটে।শেষ প্রভাব বাষ্পীভবনে না পৌঁছানো পর্যন্ত প্রক্রিয়াটি পুনরাবৃত্তি করা যেতে পারে যেখানে উৎপন্ন বাষ্পগুলি শীতল জল ব্যবহার করে একটি কনডেন্সারে ঘনীভূত হয়।
ক্রাফট মিলের বাষ্প উত্পাদন একটি উল্লেখযোগ্য পরিচালন ব্যয় এবং এর ব্যবহার সংরক্ষণের জন্য প্রতিটি প্রচেষ্টা করা আবশ্যক।বাষ্পীভবন উদ্ভিদ দুর্বল কালো মদ থেকে পানি অপসারণের জন্য বাষ্পের প্রধান ভোক্তা। MEE
MVR প্রযুক্তির প্রয়োগ:
যখন বাষ্পীভূত তরলের ঘনত্ব বাড়ানো হয় এবং এর স্ফুটনাঙ্ক একটি নির্দিষ্ট সীমার মধ্যে উত্থাপিত হয়, উদাহরণস্বরূপ, যখন বাষ্পীভূত কালো তরলের ঘনত্ব 20%এর নিচে থাকে, তখন ফুটন্ত বিন্দুটি 1.5 than এর বেশি হয় না।
এটি এমন এলাকা বা উদ্যোগে ব্যবহৃত হয় যেখানে বিদ্যুতের দাম কম এবং তাপ শক্তি ব্যয়বহুল।
সজ্জার কালো মদের বাষ্পীভবনে প্রযুক্তির প্রয়োগ
উদাহরণস্বরূপ গমের খড়ের পাল্প কালো মদের বাষ্পীভবন গ্রহণ করে, এমভিআর প্রযুক্তির সংমিশ্রণ বাষ্পীভবন প্রক্রিয়া এবং মাল্টি ইফেক্ট বাষ্পীভবনকে মাল্টি এফেক্ট বাষ্পীভবন প্রক্রিয়ার সাথে তুলনা করা হয়েছিল।বরণনা নিম্নরূপ।
2.1 প্রধান পরামিতি এবং বাষ্পীভবন স্কিম
ফলাফল দেখায় যে পাতলা কালো মদের প্রবাহ হার 128.6t/h, পাতলা কালো মদের তাপমাত্রা 70 ℃, পাতলা কালো মদের ঘনত্ব 10%, ঘন কালো মদের ঘনত্ব 45%এবং বাষ্পীভবন জল 100t / ঘন্টামাল্টি ইফেক্ট বাষ্পীভবন প্রক্রিয়া হল 5-প্রভাব বাষ্পীভবন স্টেশন, এবং মিলিত বাষ্পীভবন প্রক্রিয়া হল এমভিআর প্রি কনসেনট্রেশন + 5-ইফেক্ট বাষ্পীভবন স্টেশন।
