উচ্চ শুকনো কঠিন বাষ্পীভবনের চ্যালেঞ্জগুলি কাটিয়ে ওঠা
কালো মদ জল, জৈব এবং অজৈব উপাদানগুলির একটি জটিল সমাধান।এই রচনাটি মিল থেকে মিলের মধ্যে পরিবর্তিত হয়, তাই বাষ্পীভবন সিস্টেমটি অপারেটিং প্যারামিটারের বিস্তৃত নকশায় নমনীয় হতে হবে।কালো মদের শারীরিক বৈশিষ্ট্য উল্লেখযোগ্যভাবে পরিবর্তিত হয় যখন এটি ঘনীভূত হয়।কেন্দ্রীভূত কালো মদের উচ্চ সান্দ্রতা রয়েছে, যা সিস্টেম ডিজাইনে এই বৈশিষ্ট্যগুলির জন্য বিবেচিত না হলে ফাউলিংয়ের সাথে উল্লেখযোগ্য সমস্যা সৃষ্টি করতে পারে।
সিস্টেমগুলি অভ্যন্তরীণ যন্ত্রপাতি ধোয়া এবং পরিষ্কার করার জন্য সর্বনিম্ন ডাউনটাইম সহ সর্বোচ্চ শুষ্ক কঠিন দ্রব্য উৎপাদনের জন্য স্ফটিক প্রযুক্তি ব্যবহার করে।একটি বিকল্প হিসাবে, মদকে তার সান্দ্রতা কমাতে চিকিত্সা করার পদ্ধতি এবং স্কেলিং প্রতিরোধের জন্য কালো মদে ক্যালসিয়াম নিষ্ক্রিয় করার সিস্টেমগুলি সরাসরি বাষ্পীভবন উদ্ভিদে সংহত করা যেতে পারে।
পতনশীল চলচ্চিত্র (FF) বাষ্পীভবনকারী
এই বাষ্পীভবন নকশা তাপ স্থানান্তর পৃষ্ঠ হিসাবে টিউব বা প্লেট উপর নির্ভর করে।মদ এস -ইন্টুবুলার ইউনিটের ভিতরে প্রক্রিয়া করা হয় কিন্তু প্লেট ডিজাইনে তাপ স্থানান্তর পৃষ্ঠের বাইরে।
এফএফ বাষ্পীভবনকারী একটি মদের স্যাম্প নিয়ে গঠিত যা থেকে মদের একটি সংজ্ঞায়িত ভলিউম ক্রমাগত গরম করার উপাদানটির উপরে পুনরায় সঞ্চালিত হয়
একটি বিতরণ যন্ত্র, সাধারণত একটি ট্রে বা কিছু নকশায় স্প্রে অগ্রভাগ, তারপর সমগ্র গরম পৃষ্ঠের উপর মদের প্রবাহ বিতরণ করে।টিউবুলার ইউনিট বা প্লেট ইউনিটের জন্য স্লটগুলি মদকে টিউবশীট বা প্লেটের উপর পড়ে যাওয়ার অনুমতি দেয়। এই ধরনের নকশার জন্য এমনকি লিকারের বন্টন একটি গুরুত্বপূর্ণ বিবেচনা এবং ট্রে এবং টিউবশীট (বা প্লেট উপাদান) উভয়ই অবশ্যই স্তর হতে।
বিতরণ যন্ত্রের পরে, মদের একটি পাতলা ফিল্ম হিটিং সারফেসে স্থাপিত হয় এবং আংশিকভাবে বাষ্পীভূত হয়ে মদের স্যাম্পে নিচের দিকে প্রবাহিত হয়।তাপ স্থানান্তরের হার উল্লেখযোগ্যভাবে ভাল, বিশেষ করে উচ্চ ঘনত্বের সময়, যখন ক্রমবর্ধমান চলচ্চিত্রের নকশার উপর পতনশীল ফিল্ম ডিজাইন ব্যবহার করা হয়, যেহেতু মদ উত্তপ্ত পৃষ্ঠের উপর অশান্তভাবে পড়ে।যেকোনো মদ প্রিহিট করার প্রয়োজনীয়তাও পতনশীল ফিল্ম ডিজাইনে দক্ষতার সাথে সম্পন্ন হয়।
সুবিধা
কম খরচে শক্তি-দক্ষতা
ক্রিস্টালাইজেশন প্রযুক্তি ব্যবহার করে সর্বোচ্চ প্রাপ্যতা সহ সর্বোচ্চ শুকনো কঠিন তরল
সর্বনিম্ন বাষ্প ব্যবহার করে পরিষ্কার পুনর্ব্যবহারযোগ্য ঘনীভবন
সর্বনিম্ন বাষ্প এবং বিদ্যুৎ খরচ
স্ব-পরিষ্কার
এমনকি অ দ্রবণীয় স্কেলিং সহ্য করা

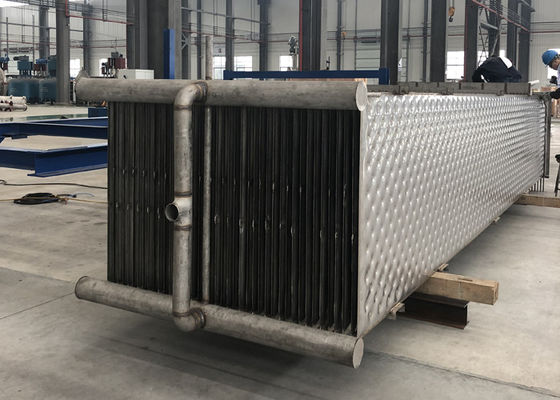

একক শীটের স্পেসিফিকেশন সীমা:
1. প্রস্থ 2 মিটারের কম এবং দৈর্ঘ্য 9 মিটারের কম
2. প্লেট গ্রুপ প্রতিটি একক প্লেট dingালাই দ্বারা একত্রিত হয়, এবং আকার নকশা প্রয়োজনীয়তা অনুযায়ী হতে পারে।
3. প্লেটের মধ্যে ব্যবধান 25 মিমি এর বেশি হওয়ার পরামর্শ দেওয়া হয়
4. প্লেটের ভিতরে পরিষ্কার মাধ্যম (গ্যাস / তরল অবস্থা) ব্যবহার করা যেতে পারে এবং প্লেটের বাইরে অপ্রচলিত মাধ্যম ব্যবহার করা যেতে পারে।
5. প্লেট উপাদান নির্বাচন: কার্বন ইস্পাত / স্টেইনলেস স্টীল / টাইটানিয়াম খাদ।
6. প্লেটের চাপ বহন: চাপ বহন প্লেট পয়েন্ট বিন্যাস অনুযায়ী নির্ধারিত হয়, যা সাধারণভাবে 20 কেজি এবং সর্বোচ্চ 40-50 কেজি।
আইটেম | 5 প্রভাব স্টেশন | মিলিত বাষ্পীভবন প্রক্রিয়া | ||
MVR প্রাক ঘনত্ব | 5-প্রভাব বাষ্পীভবন স্টেশন | |||
বাষ্পীভবন জল (t/h) | 100 | 64.28 | 35.72 | |
আগত ঘনত্ব (%) | 10 | 10 | 20 | |
আউট ঘনত্ব (%) | 45 | 20 | 45 | |
বাষ্পীভবন এলাকা (㎡) | 10000 | 8500 | 4000 | |
কনডেন্সার এলাকা () | 800 | / | 300 | |
খরচ | বাষ্প (t/h) | 25 | / | 9 |
বিদ্যুৎ (kWh/h) | 500 | 1600 | 180 | |
জল (t/h) | 900 | / | 350 | |
চলমান খরচ | RMB/ঘন্টা | 4500 | 960 | 1633 |
RMB/T জল বাষ্পীভবন ক্ষমতা | 45 | 25.93 | ||
RMBx10000/দিন | 10.8 | 6.2 | ||
RMBx10000/বছর (340 দিন) | 3672 | 2115 |
দ্রষ্টব্য: অপারেশন খরচ অনুমান: বাষ্প 150rmb/t, বিদ্যুৎ 0.6 rmb/kWh, জল 0.5rmb/t।
সম্মিলিত বাষ্পীভবন প্রক্রিয়ার সরঞ্জামগুলির বিনিয়োগ বৃদ্ধি পেয়েছে: বাষ্পীভবক (2500 m2) 375x10000 RMB;MVR কম্প্রেসার 400x10000rmb, মোট 775x10000 RMB
সম্মিলিত বাষ্পীভবন প্রক্রিয়ার বার্ষিক অপারেটিং খরচ হ্রাস: 3672-2115 = 1557 (10000RMB)
সম্মিলিত বাষ্পীভবন প্রক্রিয়ার বিনিয়োগ বৃদ্ধি পেব্যাক পিরিয়ড: 755 ÷ 1557 = 0.5 বছর
এটা দেখা যায় যে 100t / h স্কেলকে উদাহরণ হিসেবে গ্রহণ করলে, সম্মিলিত বাষ্পীভবন প্রক্রিয়া অর্ধ বছরে বর্ধিত বিনিয়োগ পুনরুদ্ধার করতে পারে এবং ভবিষ্যতে প্রতি বছর 1557 (10000 RMB) সঞ্চয় করতে পারে, যথেষ্ট অর্থনৈতিক সুবিধা সহ।
