কাগজ উৎপাদনের সময় কালো মদ প্রক্রিয়ায় বালিশ প্লেট হিট এক্সচেঞ্জার
কালো মদ
ব্ল্যাক লিকার হল ক্রাফ্ট পাল্পিং প্রক্রিয়া থেকে পাপিং সম্পন্ন হওয়ার পর বর্জ্য মদ।এতে বেশিরভাগ মূল রান্নার অজৈব উপাদান এবং ক্ষয়প্রাপ্ত, দ্রবীভূত কাঠের পদার্থ রয়েছে।পরেরটির মধ্যে রয়েছে অ্যাসিটিক অ্যাসিড, ফরমিক অ্যাসিড, স্যাকারিনিক অ্যাসিড, অসংখ্য অন্যান্য কার্বক্সিলিক অ্যাসিড (সমস্তই সোডিয়াম লবণ), দ্রবীভূত হেমিসেলুলোসেস (বিশেষত জাইলান), মিথানল এবং আরও শত শত উপাদান।এটি একটি অত্যন্ত জটিল মিশ্রণ।15% কঠিন পদার্থে প্রায় 7 টন কালো মদ (প্রায় 10% জৈব রাসায়নিক এবং 5% অজৈব রাসায়নিক মোট কঠিন সহ প্রতি টন পাল্পে উত্পাদিত হয়। কালো মদকে পোড়ানোর আগে যতটা সম্ভব কঠিন পদার্থের পরিমাণে ঘনীভূত করতে হবে। তাপ পুনরুদ্ধার সর্বাধিক করার জন্য পুনরুদ্ধার বয়লার। সান্দ্রতা 50% এর উপরে ঘনত্বের সাথে দ্রুত বৃদ্ধি পায়, সফটউড কালো মদ শক্ত কাঠের কালো মদের চেয়ে বেশি সান্দ্র হয়। কালো মদ সাধারণত 65%-70% কঠিন পদার্থে নিক্ষেপ করা হয়।
মৌলিক প্রক্রিয়া প্রয়োজনীয়তা
শক্তির দক্ষ ব্যবহার
কালো মদ থেকে জলীয় বাষ্পের দক্ষ পৃথকীকরণ
মিথানল, লম্বা তেলের সাবান সঠিকভাবে আলাদা করা
কালো মদের ঘনত্ব 75-85% শুকনো কঠিন পদার্থে
প্রযুক্তি
কালো মদের অন্তর্নিহিত জটিল সংমিশ্রণটি বাষ্পীভবনকারীদের জন্য বিভিন্ন পরস্পর নির্ভরশীল ডিজাইনের প্রয়োজনীয়তায় অনুবাদ করে:
কালো মদের বাষ্পীভবনের জন্য বাষ্পীভবন উদ্ভিদকে অবশ্যই দক্ষতার সাথে তাপ স্থানান্তর করতে হবে।
তাপ স্থানান্তর পৃষ্ঠে স্কেল গঠন এড়ানোর সময় এটি অবশ্যই করতে হবে।
বাষ্পীভবন প্ল্যান্টকে অবশ্যই পর্যাপ্ত পরিচ্ছন্ন কনডেনসেট ভগ্নাংশ তৈরি করতে হবে যাতে পাল্প মিলের চাহিদা মেটাতে এবং পুনরুদ্ধার করা যায়, এইভাবে মিলের বিশুদ্ধ পানির গ্রহণকে ব্যাপকভাবে হ্রাস করে।
উদ্বায়ী উপাদান এবং NCGs অবশ্যই অপসারণ করতে হবে এবং পুড়িয়ে ফেলার মাধ্যমে নিরাপদ নিষ্পত্তির জন্য শর্তযুক্ত করতে হবে।
ইভাপোরেটর সরঞ্জাম
কালো মদের বাষ্পীভবনের জন্য আজ পরিষেবাতে দুটি মৌলিক ধরণের বাষ্পীভবন সরঞ্জাম রয়েছে:
রাইজিং ফিল্ম ইভাপোরেটর
লং টিউব ভার্টিকাল (LTV) বাষ্পীভবন হিসাবেও উল্লেখ করা হয়, এই নকশাটি কয়েক দশক ধরে শিল্পে আধিপত্য বিস্তার করেছে এবং পুরানো মিল অপারেশনগুলিতে এটি একটি সাধারণ দৃশ্য হিসাবে রয়ে গেছে।
পতনশীল ফিল্ম (এফএফ) ইভাপোরেটর
এই বাষ্পীভবন নকশা তাপ স্থানান্তর পৃষ্ঠ হিসাবে টিউব বা প্লেট উপর নির্ভর করে.লিকার s ইনটিউবুলার ইউনিটের ভিতরে কিন্তু প্লেট ডিজাইনে তাপ স্থানান্তর পৃষ্ঠের বাইরের দিকে প্রক্রিয়া করা হয়।
পতনশীল ফিল্ম evaporators একটি মদের স্যাম্প নিয়ে গঠিত যেখান থেকে একটি নির্দিষ্ট পরিমাণ মদ গরম করার উপাদানের শীর্ষে ক্রমাগত পুনঃপ্রবর্তন করা হয়
একটি বিতরণ ডিভাইস, সাধারণত একটি ট্রে বা কিছু ডিজাইনে একটি স্প্রে অগ্রভাগ, তারপর সমগ্র গরম করার পৃষ্ঠের উপর মদের প্রবাহ বিতরণ করে।টিউবুলার ইউনিটে গর্ত বা প্লেট ইউনিটের জন্য স্লটগুলি এমনভাবে স্থাপন করা হয় যাতে মদ টিউবশীট বা প্লেটের উপর পড়ে। এমনকি মদের বিতরণ এই ধরণের ডিজাইনের জন্য একটি গুরুত্বপূর্ণ বিবেচ্য এবং ট্রে এবং টিউবশীট (বা প্লেট উপাদান) উভয়ই অবশ্যই স্তর হতে
ডিস্ট্রিবিউশন ডিভাইসের পরে, গরম করার পৃষ্ঠে মদের একটি পাতলা ফিল্ম প্রতিষ্ঠিত হয় এবং আংশিকভাবে বাষ্পীভূত হওয়ার সময় মদের স্যাম্পে নীচের দিকে প্রবাহিত হয়।তাপ-স্থানান্তর হার যথেষ্ট ভাল, বিশেষ করে উচ্চ ঘনত্বে, যখন ক্রমবর্ধমান ফিল্ম ডিজাইনের উপর পতনশীল ফিল্ম ডিজাইন ব্যবহার করা হয় যেহেতু মদ উত্তাপের পৃষ্ঠের উপর অশান্তভাবে পড়ে।পতনশীল ফিল্ম ডিজাইনেও যেকোন লিকার প্রিহিটিং প্রয়োজনীয়তা দক্ষতার সাথে সম্পন্ন করা হয়।
পতনশীল চলচ্চিত্র কেন্দ্রীভূতউপরে আলোচিত এফএফ ইভাপোরেটর ডিজাইনের উচ্চ সলিড পরিষেবার জন্য সত্যিই একটি অভিযোজন।প্রকৃতিগতভাবে, এফএফ কনসেনট্রেটর, যেখানে হিটিং উপাদানের মধ্যে একটি লিকার ফিল্ম থেকে বাষ্পীভবন ঘটে যার ফলে মদের মধ্যে উচ্চ সুপারস্যাচুরেশন স্তর তৈরি হয়।এটি মৃদু স্ফটিক বৃদ্ধির পরিবর্তে অতিরিক্ত স্ফটিক নিউক্লিয়েশনের কারণে অনিয়ন্ত্রিত স্কেল গঠনের ফলে হতে পারে।
কিছু এফএফ কনসেনট্রেটর ডিজাইন আসলে হিটিং সারফেসগুলিতে স্কেল গঠন নিয়ন্ত্রণ করার চেষ্টাও করে না, বরং এই ধরনের স্কেল গঠনের চেয়ে দ্রুত এবং এটি ক্ষমতাকে নেতিবাচকভাবে প্রভাবিত করতে পারে বা প্লাগিংয়ের দিকে নিয়ে যেতে পারে তার আগে একটি উপায় প্রদান করে।দ্রুত স্যুইচিং ডিজাইন, সাধারণত প্লেট এবং টিউবুলার-এলিমেন্ট ইউনিটের সাথে ব্যবহৃত হয়, পণ্যের মদ এবং ওয়াশিং পজিশনের মধ্যে ক্রমাগত একাধিক কনসেনট্রেটর বডি (বা একই বডির মধ্যে চেম্বার) সরানোর মাধ্যমে এই কৌশলটির উপর নির্ভর করে।
আরেকটি নকশা পদ্ধতির মধ্যে তাপ স্থানান্তরের সময় মদের মধ্যে বিকশিত সুপারস্যাচুরেশনের পরিমাণ কমাতে কম তাপ প্রবাহে FF কনসেনট্রেটর পরিচালনা করা জড়িত।এই ক্ষেত্রে যথেষ্ট পরিমাণ তাপ স্থানান্তর এলাকা প্রদান করতে হবে, সেইসাথে একটি সামঞ্জস্যপূর্ণ পুনঃসঞ্চালন হার, উভয় অপারেটিং AT এবং তাপ স্থানান্তর এলাকার প্রতি ইউনিট নির্দিষ্ট বাষ্পীভবন উভয়ই কমাতে হবে।
1T জল বাষ্পীভূত করে গণনা করা ঐতিহ্যবাহী বাষ্পীভবন সরঞ্জামের তুলনায় যান্ত্রিক বাষ্প পুনঃকম্প্রেশন এমভিআর ইভাপোরেটর খরচ
| নাম | বাষ্প | বৈদ্যুতিক শক্তি | মোট খরচ (RMB) | ||
| বাষ্পীভবন ক্ষমতা (কেজি/ঘন্টা) | খরচ (T) | খরচ (RMB) | খরচ (কিলোওয়াট) | খরচ (RMB) | |
| একক প্রভাব বাষ্পীভবনকারী | 1.1 | 220 | 3 | 2.1 | 222.1 |
| ডাবল ইফেক্ট ইভাপোরেটর | 0.55 | 110 | 3 | 2.1 | 112.1 |
| থ্রি ইফেক্ট ইভাপোরেটর | 0.4 | ৮৮ | 3 | 2.1 | 90.1 |
| এমভিআর ইভাপোরেটর | 0.02 | 4.4 | 30 | 21 | 25.4 |
80-85% শুকনো কঠিন পদার্থ পাওয়ার পদ্ধতি?
ডুপ্লেক্স নির্মাণ উপাদান
উচ্চ ক্ষারীয় উপাদান স্ট্রেস ক্ষয় ক্র্যাকিং (SCC) হতে পারে
মদ ধরে রাখার সময়
বাষ্পীভবন একটি LHT-চুল্লি হিসাবেও কাজ করে
উচ্চ সান্দ্রতা কারণে
গরম করার মাধ্যম হিসেবে এমপি-বাষ্প
চূড়ান্ত ঘনত্বে মদের তাপমাত্রা 175 ℃
মাল্টিপল-ইফেক্ট বাষ্পীভবনকারী এবং ঘনীভূতকারী
বাষ্পীভবন গাছপালা বিশ্বজুড়ে ইনস্টলেশনে ভালভাবে প্রমাণিত।
প্রি-ইভাপোরেটর থেকে মাল্টিপল-ইফেক্ট বাষ্পীভবন ট্রেন - এমনকি সবচেয়ে চ্যালেঞ্জিং পাল্প মিল বা বর্জ্য উদ্ভিদের বাষ্পীভবনের প্রয়োজন মিটমাট করার জন্য বিভিন্ন ধরনের কনফিগারেশন এবং মডেল উপলব্ধ রয়েছে।
মাল্টিপল-ইফেক্ট বাষ্পীভবনের প্রধান সুবিধা হল উচ্চ দক্ষতা এবং নির্ভরযোগ্যতার জন্য প্রমাণিত ল্যামেলা হিটিং পৃষ্ঠের ব্যবহার।
পিপি-বাষ্পীভবন-উদ্ভিদ-ল্যামেলা
বাষ্পীভবন উদ্ভিদ lamellar

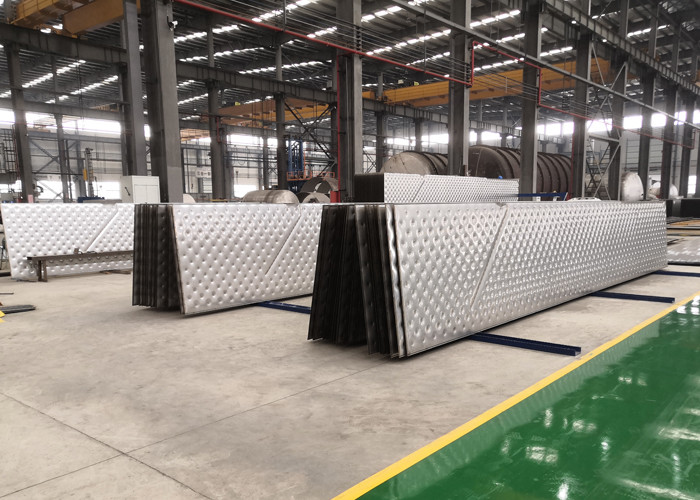

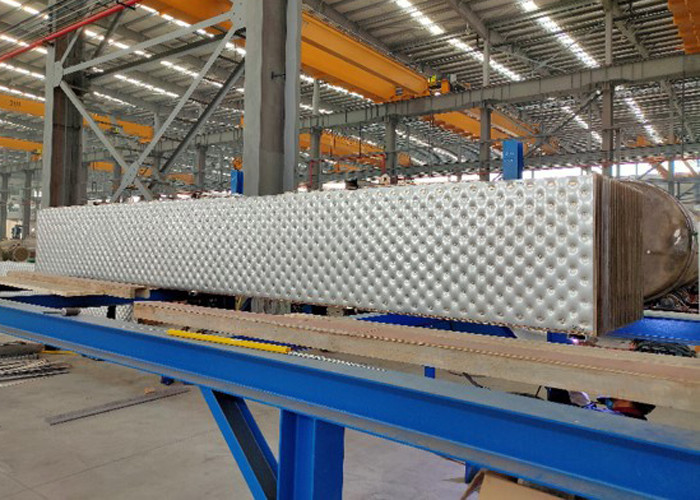

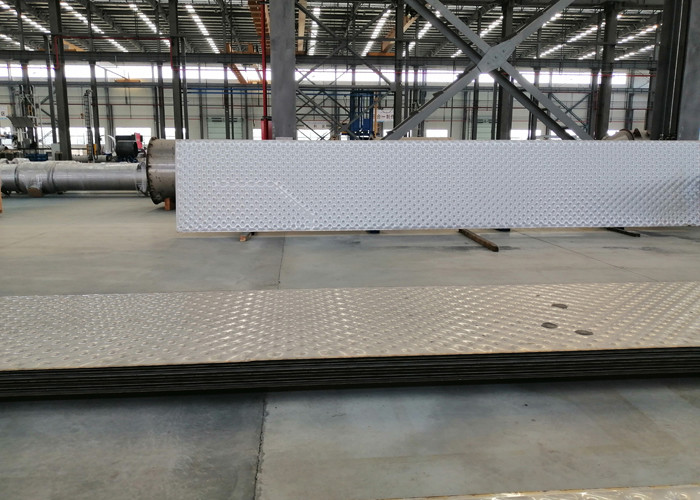

ল্যামেলা গরম করার পৃষ্ঠ

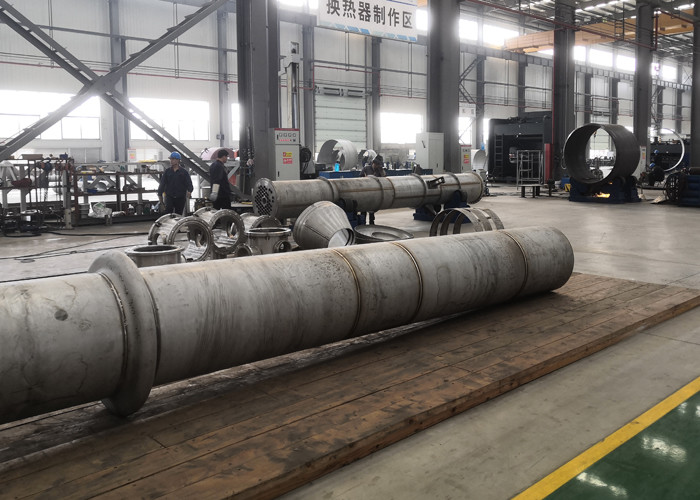

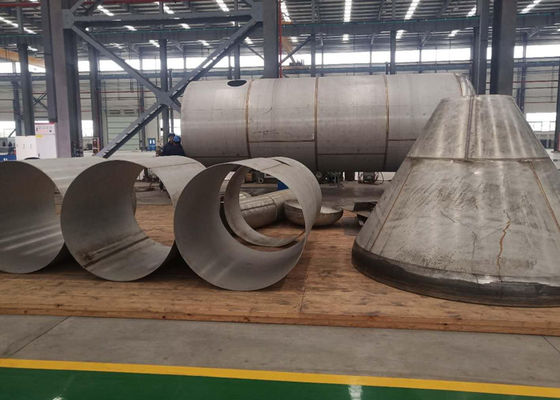

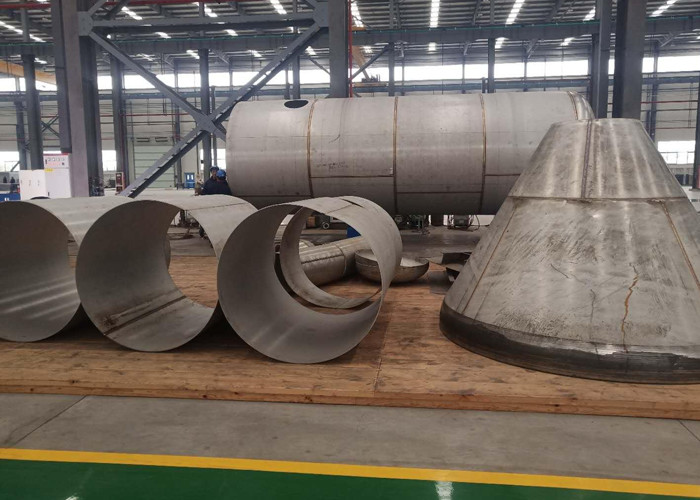

আমাদের উৎপাদন সুবিধা
