সমুদ্রের জল/শিল্প জল চীনা সরবরাহকারীর জন্য উচ্চ দক্ষ একাধিক প্রভাব ভ্যাকুয়াম বাষ্পীভবন
এমভিআর বর্ণনা
এমভিআর ইভাপোরেটর কম-তাপমাত্রার বাষ্পকে কম্প্রেসারের মাধ্যমে সংকুচিত করে, তাপমাত্রা এবং চাপ বাড়ায় এবং এনথালপি বাড়ায়, এবং তারপর বাষ্পের সুপ্ত তাপের সম্পূর্ণ ব্যবহার করার জন্য ঘনীভবনের জন্য তাপ এক্সচেঞ্জারে প্রবেশ করে।
স্টার্ট-আপ ব্যতীত, সম্পূর্ণ বাষ্পীভবন প্রক্রিয়া চলাকালীন কাঁচা বাষ্প ছাড়াই বাষ্পীভবন থেকে গৌণ বাষ্প কম্প্রেসর দ্বারা সংকুচিত হয়, চাপ এবং তাপমাত্রা বৃদ্ধি পায় এবং এনথালপি বৃদ্ধি পায় এবং তারপর এটি বাষ্পীভবনের গরম করার চেম্বারে পাঠানো হয়। গরম বাষ্প হিসাবে ব্যবহার করা হবে.উপাদান তরল একটি ফুটন্ত অবস্থায় রাখুন, যখন গরম করার বাষ্প নিজেই জলে ঘনীভূত হয়।
এইভাবে, পূর্বে বাতিল করা বাষ্প সম্পূর্ণরূপে ব্যবহার করা হয়, সুপ্ত তাপ পুনরুদ্ধার করা হয় এবং তাপ দক্ষতা উন্নত হয়।কাঁচা বাষ্পের অর্থনীতি মাল্টি-ইফেক্ট বাষ্পীভবনের 30টি প্রভাবের সমতুল্য।
প্রধান বৈশিষ্ট্য:
এমভিআর ইভাপোরেটর এনার্জি সেভিং টেকনোলজি হল ইভাপোরেটরের সবচেয়ে উন্নত আন্তর্জাতিক প্রযুক্তি, শুধুমাত্র কিছু লাইভ স্টিম প্রয়োজন (যখন ইভাপোরেটর শুরু হয় তখন কিছু লাইভ স্টিম লাগে, স্বাভাবিক চলার সময় প্রায় লাইভ স্টিমের প্রয়োজন হয় না), যা ব্যবসায়িক অপারেটিং খরচ অনেক কমিয়ে দেয়, পরিবেশ দূষণ কমায়।
কম্প্রেসার সরবরাহ তাপ উত্স গ্রহণ করার কারণে, তাপমাত্রার সামান্য পার্থক্য রয়েছে যা ঐতিহ্যবাহী বাষ্পীভবনের সাথে তুলনা করে, এবং মাঝারি বাষ্পীভবন অর্জন করতে পারে, পণ্যের গুণমান অনেক উন্নত এবং ফাউলিং কমাতে পারে।
কনডেন্সারের প্রয়োজন নেই বা শুধুমাত্র ছোট আকারের কনডেন্সার প্রয়োজন, গঠন এবং প্রক্রিয়াটি বেশ সহজ, এটি সম্পূর্ণ স্বয়ংক্রিয় অপারেশন, ক্রমাগত চলমান, নিরাপত্তা এবং নির্ভরযোগ্য হতে পারে।
এই evaporator অভ্যন্তরীণ সিস্টেম CIP পরিষ্কার পাইপলাইন দিয়ে সজ্জিত, যা জায়গায় পরিষ্কার অর্জন করতে পারে, কাজ করা সহজ এবং মৃত কোণ ছাড়া।
এই বাষ্পীভবনে তরল উপাদান কম তাপমাত্রায় (50-100℃) বাষ্পীভূত হতে পারে, তরল উপাদানটি অভিন্ন এবং চলমান উপাদান ছাড়াই, সহজ কোকিং নয়, উপাদান গরম করার বিকৃতকরণ ন্যূনতম।
100% রিসাইক্লিং সেকেন্ডারি বাষ্পের সুপ্ত তাপ ব্যবহারের কারণে, লাইভ স্টিমের ব্যবহার সম্পূর্ণভাবে এড়িয়ে চলুন, তাই বাষ্পের ব্যবহার অনেক কমে যায়।
তাপ-সংবেদনশীল উপকরণগুলির জন্য ভ্যাকুয়াম পাম্প ব্যবহার করা যেতে পারে, যা ভ্যাকুয়ামের অধীনে পরম চাপের কাছাকাছি করা যেতে পারে, যাতে কম তাপমাত্রার বাষ্পীভবন উপলব্ধি করতে, সর্বনিম্ন বাষ্পীভবন তাপমাত্রা 50 ℃ হতে পারে।
সহজ প্রক্রিয়া নিয়ন্ত্রণ এবং স্বয়ংক্রিয়তা——অল্প পরিমাণে তরল ধারণ করার কারণে, পতনশীল ফিল্ম বাষ্পীভবন বিভিন্ন ভ্যাকুয়াম ডিগ্রি/খাবার ক্ষমতা/ঘনত্ব/তাপমাত্রা অনুযায়ী পরিবর্তন করা যেতে পারে, যা পণ্যের স্থিতিশীল মানের জন্য মৌলিক শর্ত।
সংক্ষেপে এমভিআর সিস্টেমের সুবিধাগুলি নিম্নরূপ
1. শক্তি সঞ্চয়: উচ্চ তাপ দক্ষতা, শক্তি সঞ্চয়, কম শক্তি খরচ, শক্তি খরচ ঐতিহ্যগত বাষ্পীভবনের 1/6 থেকে 1/5।উল্লেখযোগ্যভাবে অপারেশন খরচ কমাতে
2. পরিবেশ সুরক্ষা
3. কম অপারেটিং খরচ: শুধুমাত্র ঐতিহ্যগত evaporators এক তৃতীয়াংশ থেকে অর্ধেক
4. বাষ্পীভবন তাপমাত্রা কম, স্টেইনলেস স্টীল সরঞ্জাম ক্ষয় করা কঠিন, স্কেল করা কঠিন, তাপ-সংবেদনশীল উপাদানের জন্য খুব উপযুক্ত
5.স্বয়ংক্রিয়: সম্পূর্ণ সিস্টেম ভর্তি থেকে স্বয়ংক্রিয় নিয়ন্ত্রণ উপলব্ধি, preheating, বাষ্পীভবন, পরিষ্কার, রক্ষণাবেক্ষণ এবং অন্যান্য পদক্ষেপ.মানবিক ত্রুটি এড়িয়ে চলুন, শ্রম খরচ কমান, পণ্যের মান উন্নত করুন
6. ছোট পায়ের ছাপ
7.বয়লার ক্রয়, চিমনি নির্মাণ বিনিয়োগ এবং রক্ষণাবেক্ষণ খরচ এড়িয়ে চলা
অপারেশন খরচ তুলনা
চিকিত্সার জন্য দুটি বাষ্পীভবন প্রক্রিয়ার অপারেশন টেবিলে দেখানো হয়েছে।
কাগজের বর্জ্য জল চিকিত্সার জন্য দুটি বাষ্পীভবন প্রক্রিয়ার অপারেশন।
আইটেম | 5 ইফেক্ট স্টেশন | সম্মিলিত বাষ্পীভবন প্রক্রিয়া | ||
এমভিআর প্রাক ঘনত্ব | 5-প্রভাব বাষ্পীভবন স্টেশন | |||
বাষ্পীভবন জল (t/h) | 100 | 64.28 | 35.72 | |
ইনকামিং ঘনত্ব (%) | 10 | 10 | 20 | |
আউট ঘনত্ব (%) | 45 | 20 | 45 | |
বাষ্পীভবন এলাকা (㎡) | 10000 | 8500 | 4000 | |
কনডেন্সার এলাকা(㎡) | 800 | / | 300 | |
খরচ | বাষ্প (t/h) | 25 | / | 9 |
বিদ্যুৎ (kWh/h) | 500 | 1600 | 180 | |
জল(t/h) | 900 | / | 350 | |
চলমান খরচ | আরএমবি/ঘন্টা | 4500 | 960 | 1633 |
RMB/T জল বাষ্পীভবন ক্ষমতা | 45 | 25.93 | ||
RMBx10000/দিন | 10.8 | 6.2 | ||
RMBx10000/বছর (340 দিন) | 3672 | 2115 |
দ্রষ্টব্য: অপারেশন খরচ অনুমান: বাষ্প 150rmb/t, বিদ্যুৎ 0.6 rmb/kWh, জল 0.5rmb/t।
সম্মিলিত বাষ্পীভবন প্রক্রিয়া সরঞ্জামের বিনিয়োগ বৃদ্ধি পেয়েছে: বাষ্পীভবক (2500 m2) 375x10000 RMB;MVR কম্প্রেসার 400x10000rmb, মোট 775x10000 RMB
সম্মিলিত বাষ্পীভবন প্রক্রিয়ার বার্ষিক অপারেটিং খরচ হ্রাস: 3672-2115 = 1557 (10000RMB)
সম্মিলিত বাষ্পীভবন প্রক্রিয়ার বিনিয়োগ বৃদ্ধি পেব্যাক সময়কাল: 755 ÷ 1557 = 0.5 বছর
এটি দেখা যায় যে উদাহরণ হিসাবে 100t/h এর স্কেল গ্রহণ করলে, সম্মিলিত বাষ্পীভবন প্রক্রিয়াটি অর্ধ বছরে বর্ধিত বিনিয়োগ পুনরুদ্ধার করতে পারে এবং যথেষ্ট অর্থনৈতিক সুবিধা সহ ভবিষ্যতে প্রতি বছর 1557 (10000 RMB) সংরক্ষণ করতে পারে।
হ্যান্ডলিং ক্ষমতা 100T/h পর্যন্ত হতে পারে, যেমন ছোট মেঝে স্থান, কমপ্যাক্ট কাঠামো, স্থিতিশীল অপারেশন এবং এর মতো সুবিধা সহ।
কাজের নীতি অঙ্কন

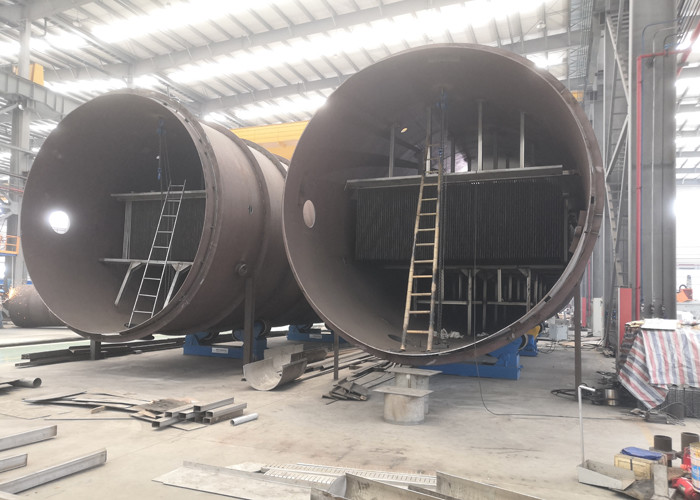

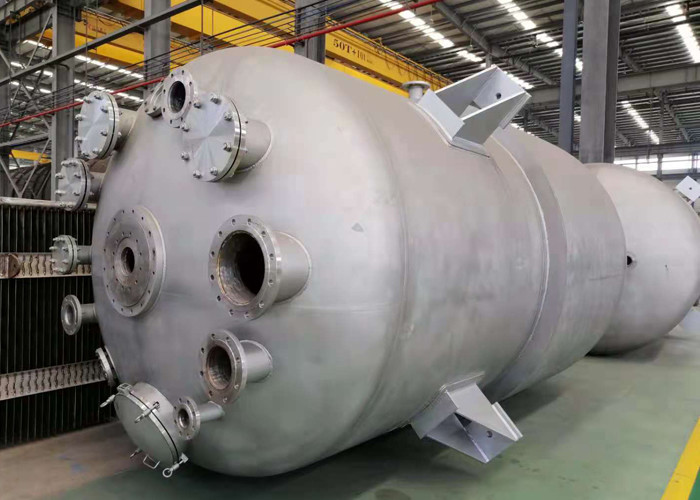

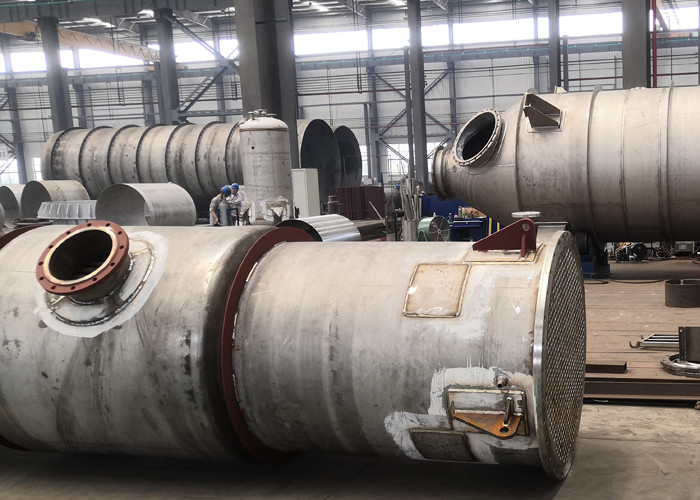

আমাদের উত্পাদন ক্ষমতা এবং সার্টিফিকেট
