NaCl বাষ্পীভবনীয় স্ফটিকীকরণের জন্য খরচ সঞ্চয় Ti MVR সিস্টেম
দ্যটাইটানিয়াম (টিআই) এমভিআর বাষ্পীভবন ও স্ফটিকীকরণ সিস্টেমএটি বিশেষভাবে টেবিল লবণ এবং শিল্প লবণের জন্য নির্মিত।এটি ধ্রুবক স্ফটিক গুণমান এবং সংকীর্ণ আকারের বিতরণ সরবরাহ করার সময় নির্দিষ্ট শক্তি ব্যবহার এবং তাজা বাষ্পের চাহিদা হ্রাস করে.
- উল্লেখযোগ্য শক্তি সঞ্চয়ঃপ্রধানত বৈদ্যুতিক চালিত; সতেজ বাষ্প প্রধানত শুরু বা চরম অবস্থার অধীনে ট্রিমিং জন্য ব্যবহৃত
- ক্লোরাইড ক্ষয় প্রতিরোধ ক্ষমতাঃটাইটানিয়াম (Gr.2/Gr.12) সমালোচনামূলক তাপ স্থানান্তর এবং চাপ অংশ উপর pitting এবং ফাটল ক্ষয় হ্রাস
- ক্রমাগত স্ফটিক গুণমানঃনিয়ন্ত্রিত সুপারস্যাচুরেশন এবং বাসস্থানের সময় অভিন্ন NaCl স্ফটিক উত্পাদন
- দীর্ঘ প্রচারণাঃস্যানিটারি ডিজাইন এবং সিআইপি বন্ধ সময় সংক্ষিপ্ত এবং তাপ এক্সচেঞ্জার পরিষ্কারের ব্যবধান প্রসারিত
NaCl স্ফটিকের জন্য Ti MVR কেন?
এমভিআর সেকেন্ডারি বাষ্পকে উচ্চতর তাপমাত্রায় সংকুচিত করে এবং তা গরম করার মাধ্যম হিসাবে পুনরায় ব্যবহার করে, বাষ্পীভূত জল ইউনিট প্রতি শক্তি নাটকীয়ভাবে হ্রাস করে।উচ্চ তাপমাত্রায় ক্লোরাইড মিডিয়াতে টাইটানিয়ামের উচ্চতর প্রতিরোধের ফলে ফাউন্ডেশন / জারা-চালিত দক্ষতা হ্রাস এবং অপ্রত্যাশিত আউটপুটগুলি হ্রাস পায়.
এনার্জি কেপিআই
প্রচলিত শক্তি খরচ ≈ 15-35 kWh প্রতি টন বাষ্পীভূত জল (সংক্ষেপণ অনুপাত, ΔT এবং তাপ স্থানান্তর এলাকা উপর নির্ভর করে) । শীতল জল এবং বয়লার লোড ব্যাপকভাবে হ্রাস করা হয়।
ক্রিস্টাল গুণ
জোরপূর্বক সঞ্চালন (এফসি) স্ফটিকটি স্থিতিশীল তাপ-অন্তরণ সহগ এবং স্লারি ঘনত্ব বজায় রাখে, একটি টাইট কণা আকার বিতরণ (টেবিল লবণ ভগ্নাংশ) উত্পাদন করে।
উপাদান নির্ভরযোগ্যতা
টাইটানিয়াম টিউব বান্ডিল / টি-ক্ল্যাভড প্লেট এক্সচেঞ্জারগুলি সমালোচনামূলক কাজে; খরচ অপ্টিমাইজ করার জন্য কাঠামোগত ফ্রেমগুলির জন্য ডুপ্লেক্স স্টেইনলেস স্টিল ব্যবহার করা যেতে পারে।
প্রক্রিয়া প্রবাহ (NaCl বাষ্পীভবন এবং স্ফটিকায়ন)
- স্যালুন তৈরি এবং বিশুদ্ধকরণঃদ্রবণ -> নরমকরণ (Ca/Mg অপসারণ) -> কোঅগুলেশন/ক্লারিফিকেশন -> পলিশিং ফিল্টারেশন অনির্ধারিত এবং কঠোরতাকে কমিয়ে আনার জন্য
- প্রিহিটিং এবং ডি-এয়ারেশনঃড্রাইভিং ফোর্স স্থিতিশীল করে এবং ক্ষয় / ফোমিং হ্রাস করে
- এমভিআর জোরপূর্বক সঞ্চালন বাষ্পীভবন এবং স্ফটিকঃসংকুচিত বাষ্প শেলের দিকে ফিরে আসে; সুপারস্যাচুরেশন এবং স্লারি ঘনত্ব নিয়ন্ত্রণ নিউক্লিয়াশন / বৃদ্ধি পরিচালনা করে
- সলিড-তরল পৃথকীকরণঃপিলার বা চাপার সেন্ট্রিফুগ মাদার লিকর অপসারণ করে; সামগ্রিক ফলন বাড়ানোর জন্য মাদার লিকর পুনর্ব্যবহার করে
- শুকানো ও শ্রেণীবিভাগঃস্পন্দনশীল/দ্রব্যাদি বিছানায় শুকানোর -> স্ক্রিনিং -> লক্ষ্য আকারের ব্যান্ডে পৌঁছানোর জন্য পলিশিং
- আইডাইজেশন এবং অ্যান্টি-ক্যাকিংঃস্থানীয় নিয়মাবলী মেনে চলার জন্য ইন-লাইন ডোজিং এবং মিশ্রণ
- প্যাকেজিংঃ1 কেজি খুচরা থেকে 25-50 কেজি ব্যাগ বা বাল্ক; ধাতু সনাক্তকরণ এবং ওজন নিয়ন্ত্রণ
মূল সরঞ্জাম

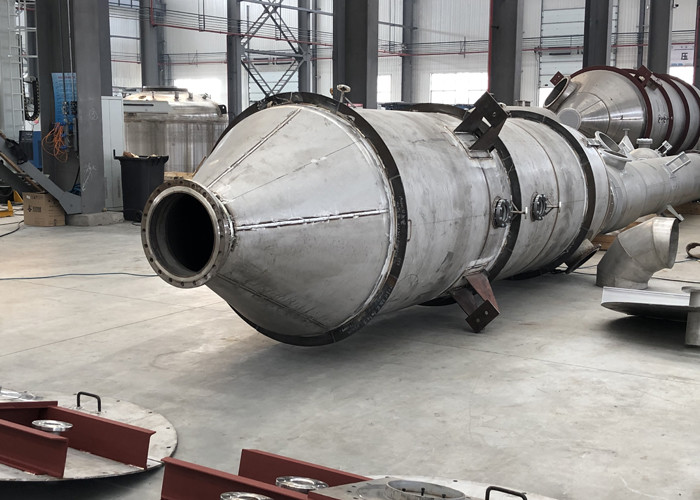

- টি-শেল-এন্ড-টিউব / টি-ক্ল্যাচড প্লেট তাপ এক্সচেঞ্জার এবং জোরপূর্বক সঞ্চালনের ক্রিস্টালাইজার
- হাই-স্পিড সেন্ট্রিফুগাল/টার্বো বা রুটস কম্প্রেসার (কম্প্রেশন রেসিও এবং ডিউটি অনুযায়ী নির্বাচিত)
- বাষ্প-তরল বিভাজক, প্রধান হিটার, প্রিহিটার, কনডেন্সার এবং ভ্যাকুয়াম সিস্টেম
- স্লিন বিশুদ্ধকরণ স্কিড (বিসর্জন, নরমকরণ, স্পষ্টকরণ, ফিল্টারেশন)
- পিলার/প্যাশার সেন্ট্রিফুগ, ফ্লুইড-বেড/ভিবিটরি ড্রায়ার এবং স্ক্রিনিং সিস্টেম
- ইন-লাইন আইডাইজেশন / অ্যান্টি-ক্যাকিং ডোজিং এবং মিশ্রণ
- যন্ত্রপাতিঃ টি/পি/প্রবাহ/পরিবাহিতা/স্তর; পিএলসি/এইচএমআই ইতিহাসবিদ সহ
- বৈধ পদ্ধতি এবং রেকর্ড সহ সিআইপি স্কিড
পারফরম্যান্স এবং সাইজিং ইনপুট
প্রয়োজনীয় তথ্যঃ স্লিনের রচনা (NaCl, Ca/Mg, সালফেট/সিলিক্যাট, অসলুটেবল), লক্ষ্যমাত্রা NaCl গ্রেড এবং আকার, অনুমোদিত ΔT, BPE, সান্দ্রতা-তাপমাত্রা বক্ররেখা, স্কেলিং প্রবণতা,উপলব্ধ ইউটিলিটি এবং বার্ষিক অপারেটিং ঘন্টা.
| প্যারামিটার |
সাধারণ মান/ব্যাপার* |
| NaCl (শুষ্ক ভিত্তি) |
≥ ৯৯.২% (উন্নত বিশুদ্ধকরণের সাথে ≈৯৯.৭% পর্যন্ত) |
| পণ্যের আর্দ্রতা |
≤ ০.২% (গ্রেড-নির্ভর) |
| ক্রিস্টাল আকারের ব্যান্ড |
সূক্ষ্ম 0.2-0.5 মিমি; টেবিল 0.5-1.2 মিমি; রুক্ষ 1.2-2.5 মিমি |
| লাইন ক্ষমতা (সমাপ্ত লবণ) |
৫-৫০০ টন/দিন (মডুলার, মাল্টি ট্রেন) |
| পাওয়ার (এমভিআর) |
≈ ১৫-৩৫ কিলোওয়াট প্রতি টন বাষ্পীভূত পানি |
| সিআইপি অন্তরাল |
≥ ১০-২০ দিন (খাদ্য এবং অপারেটিং কৌশল উপর নির্ভর করে) |
| প্রাথমিক উপাদান |
Ti Gr.2/Gr.12 সমালোচনামূলক ভিজা পৃষ্ঠের জন্য; কাঠামোগত সমর্থন জন্য duplex স্টেইনলেস স্টীল |
*সত্যিকারের পারফরম্যান্স শুদ্ধিকরণ দক্ষতা, কম্প্রেসার চাপ অনুপাত, তাপ স্থানান্তর এলাকা এবং অপারেটিং কৌশল উপর নির্ভর করে।
কম্প্রেসার এবং শক্তি অপ্টিমাইজেশান
- হাই-স্পিড সেন্ট্রিফুগাল/টার্বো:উচ্চ দক্ষতা; মাঝারি/বড় কাজের জন্য ভিএফডি এবং অ্যান্টি-সার্জ কন্ট্রোলের সাথে জুড়ি
- শিকড়:সহজ নির্মাণ; ছোট/মাঝারি লোড এবং ধাপে ধাপে retrofits জন্য উপযুক্ত
- সমান্তরাল ট্রেন:অতিরিক্ত এবং নমনীয়তা; স্তর চালু / বন্ধ কম নির্দিষ্ট ক্ষমতা
এমভিআর বনাম এমইই বনাম টিভিআর (NaCl স্ফটিকীকরণের জন্য)
| মানদণ্ড |
টিআই এমভিআর সিস্টেম |
মাল্টি-ইফেক্ট (এমইই) |
টিভিআর |
| সতেজ বাষ্পের উপর নির্ভরশীলতা |
খুব কম (বেশিরভাগ বৈদ্যুতিক) |
মাঝারি উচ্চ |
মাঝারি |
| নির্দিষ্ট শক্তি ব্যবহার |
কম (ল্যাটেনট তাপ পুনরায় ব্যবহার) |
মাঝারি (আরও প্রভাব প্রয়োজন) |
মাঝারি |
| ক্ষয় প্রতিরোধের / সেবা জীবন |
উচ্চ (সমালোচনামূলক অংশে Ti) |
মাঝারি (316L/ডুপ্লেক্স ট্রেড-অফ) |
মাঝারি |
| ক্রিস্টাল আকার নিয়ন্ত্রণ |
চমৎকার (FC + স্থিতিশীল ΔT) |
ভালো |
ভালো |
| স্টার্ট/স্টপ & লোড অনুসরণ |
চমৎকার |
ভালো |
ভালো |
| মালিকানার মোট খরচ |
মাঝারি উচ্চ (স্বল্প মেয়াদী রিটার্ন) |
মাঝারি |
মাঝারি |
নমুনা শুল্ক (বিক্রয় কথোপকথনের জন্য)
স্লোয়ারঃ বিশুদ্ধ NaCl 24-26 wt% -> লক্ষ্যঃ 0.5-1.2 মিমি টেবিল লবণ গ্রেড।
ট্রেনঃ টিআই তাপ-পৃষ্ঠের এমভিআর এফসি স্ফটিক + পিলার / পিউসার সেন্ট্রিফুগ + তরল বিছানা শুকানোর + স্ক্রিনিং + ইন-লাইন iodization + প্যাকিং।
উপকারিতাঃ খুব কম সতেজ বাষ্প এবং শীতল জল, স্থিতিশীল মা-মদ পুনর্ব্যবহার, দীর্ঘ প্রচারণা রান, এবং ধ্রুবক স্ফটিক মান।
দ্রষ্টব্যঃ শুধুমাত্র সাধারণ উদাহরণ। পরীক্ষাগার তথ্য এবং পূর্ণ তাপ/মাস ভারসাম্য দ্বারা চূড়ান্ত নকশা যাচাই করা হবে।
গুণমান ও সম্মতি
- এএসএমই/পিইডি চাপবাহী এবং ওয়েল্ডিং স্ট্যান্ডার্ড
- পণ্য-যোগাযোগ পৃষ্ঠের জন্য স্বাস্থ্যকর নকশা, সম্পূর্ণ ড্রেনযোগ্যতা, মৃত পা নিয়ন্ত্রণ
- সম্পূর্ণ উপাদান ট্রেসযোগ্যতার সাথে সিআইপি/এসআইপি বৈধতা
- শুকানোর/হ্যান্ডলিংয়ের জন্য ধুলো নিয়ন্ত্রণ, ATEX সম্মতি
প্রায়শই জিজ্ঞাসিত প্রশ্ন
৩১৬এল এর বদলে টাইটানিয়াম কেন বেছে নিলে?
উচ্চ তাপমাত্রায় ক্লোরাইড স্লাইনে, টাইটানিয়াম গর্ত / ফাটল ক্ষয় প্রতিরোধের জন্য উচ্চতর প্রতিরোধের প্রস্তাব, তাপ স্থানান্তর ক্ষয় এবং অপ্রত্যাশিত downtime কমাতে।
কোন শক্তি খরচ অর্জন করা যায়?
ভালভাবে ডিজাইন করা এমভিআর সিস্টেমগুলি সাধারণতবাষ্পীভূত পানির প্রতি টন ১৫-৩৫ কিলোওয়াটপ্রকৃত ফলাফলগুলি কম্প্রেশন অনুপাত, ΔT, তাপ স্থানান্তর এলাকা এবং অপারেটিং কৌশল উপর নির্ভর করে।
আপনি কীভাবে স্কেলিং এবং সিআইপি ফ্রিকোয়েন্সি পরিচালনা করেন?
ফ্রন্ট-এন্ড নরমকরণ / স্পষ্টকরণ / ফিল্টারেশন নিম্ন স্কেল পূর্বসূরীদের; অপারেশন চলাকালীন, গতি এবং ΔT অপ্টিমাইজ করুন; পর্যায়ক্রমিক সিআইপি তাপ স্থানান্তর দক্ষতা পুনরুদ্ধার করে এবং রান দৈর্ঘ্য বাড়ায়।
একাধিক আকারের গ্রেড তৈরি করা যেতে পারে?
হ্যাঁ - শুকানোর সাথে স্ক্রিনিং সূক্ষ্ম / টেবিল / রুক্ষ ব্যান্ড সরবরাহ করতে পারে, ছোট খুচরা থেকে বাল্ক পর্যন্ত প্যাকেজিং সহ।
