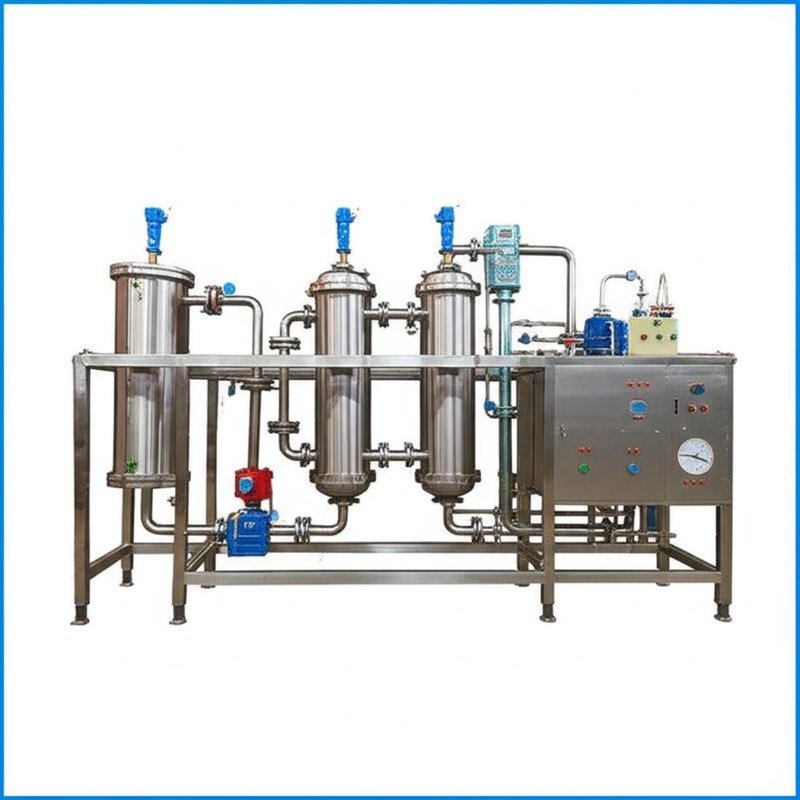

মাল্টি ইফেক্ট ফোর্স সার্কুলেশন পানীয় বাষ্পীভবন সিস্টেমের বাষ্পীভবন
মাল্টি ইফেক্ট ইভাপোরেটর
তরল গরম করার জন্য একক প্রভাব বাষ্পীভবন বাষ্প সরবরাহ করা হয়।মোট তাপ বাষ্প থেকে স্থানান্তরিত হয় না।তাই তাপের বাকি অংশ নষ্ট হয়। তাপ দক্ষতা ব্যবহার করার জন্য, সংযোগ বাষ্পীভবন তৈরি করা হয় যাতে এক প্রভাব থেকে বাষ্প পরবর্তী প্রভাবের জন্য গরম করার মাধ্যম হিসাবে কাজ করতে পারে।
পাতলা ফিড প্রথম প্রভাব প্রবেশ করে যেখানে এটি আংশিকভাবে ঘনীভূত হয়;তারপর এটি অতিরিক্ত ঘনত্ব এবং শীঘ্রই দ্বিতীয় প্রভাব প্রবাহিত হয়।চূড়ান্ত ঘনত্ব শেষ প্রভাবে সম্পন্ন হয়।
প্রথম প্রভাবের মধ্যে কাঁচা বাষ্প খাওয়ানো হয় যেখানে বাষ্পের চাপ সর্বোচ্চ P1, দ্বিতীয় প্রভাবের p2 থাকে।
পি 1> পি 2।> p>।… .. পি, এন হল প্রভাবের সংখ্যা।এই চাপ গ্রেডিয়েন্ট ভ্যাকুয়াম পাম্প এবং কনডেন্সার দ্বারা রক্ষণাবেক্ষণ করা হয়।
বাষ্পের চাপের উপর নির্ভর করে, তরলের স্ফুটনাঙ্কও তরল পদার্থের মতো হ্রাস পায়।
কাঠামো
একাধিক প্রভাব পতনশীল ফিল্ম বাষ্পীভবনকারী (প্রথম প্রভাব, দ্বিতীয় প্রভাব, তৃতীয় প্রভাব) বিভাজক এবং বাষ্পীভবনকারী এবং প্রি-হিটার, কনডেন্সার এবং ভ্যাকুয়াম পাম্প, খাওয়ানোর পাম্প, সঞ্চালন পাম্প, স্রাব পাম্প, ঘনীভূত জল পাম্প, পাইপলাইন এবং জিনিসপত্র , ইত্যাদি এটি ভ্যাকুয়াম গেজ, থার্মোমিটার, প্রেসার গেজ ইত্যাদি দিয়ে সজ্জিত।
চারিত্রিক
1. বাষ্পীভবন ক্ষমতা: 500Kg/h থেকে 80T/h
2. উপাদান: স্টেইনলেস স্টীল 304 বা স্টেইনলেস স্টীল 316L;
3. সম্পূর্ণ বন্ধ প্রক্রিয়া, দ্রুত এবং কম তাপমাত্রা বাষ্পীভবন;
4. পাইপের ভিতরে মিরর পলিশিং সিমলেস স্যানিটারি পাইপ, তাই পাইপে উপাদান আটকানো সহজ নয়।এটা পরিষ্কার করা সহজ;
5. নিম্ন বাষ্পীভবন তাপমাত্রা: সেকেন্ডারি বাষ্পের অংশ স্প্রে টাইপ হট প্রেসার পাম্পের মাধ্যমে একক-প্রভাবিত হিটারে শ্বাস নেওয়া যেতে পারে।এটি তাপের পূর্ণ ব্যবহার করবে এবং বাষ্পীভবন তাপমাত্রা কম।
6. বড় ঘনত্ব অনুপাত: পতনশীল ফিল্ম বাষ্পীভবন অবলম্বন করুন, যা বৃহত্তর সান্দ্রতা সহ উপাদান তরল প্রবাহ এবং বাষ্পীভবন সহজ, স্কেল করা কঠিন, স্বল্প ঘনত্ব সময়।
7. এই সরঞ্জামগুলি স্বয়ংক্রিয় উৎপাদন, বুদ্ধিবৃত্তিক ব্যবস্থাপনা উপলব্ধি করতে পারে।
8. উপকরণের বিভিন্ন বৈশিষ্ট্য এবং বিভিন্ন ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী বিভিন্ন প্রযুক্তিগত প্রক্রিয়ায় ডিজাইন করা যেতে পারে।
আবেদন
একাধিক প্রভাব বাষ্পীভবন ব্যাপকভাবে নিম্নলিখিত এলাকায় প্রয়োজন অনুযায়ী ব্যবহার করা হয়।
বর্জ্য চিকিত্সা: রাসায়নিক, ফার্মাসিউটিক্যাল, টেক্সটাইল, ডাইং, ব্রুয়ারিজ, অটোমোবাইল, দুধ, খাদ্য শিল্প ইত্যাদি শিল্প, পরিবেশের জন্য ক্ষতিকারক প্রক্রিয়া নির্গত করে।এই বর্জ্যগুলি সাধারণত প্রচুর পরিমাণে জল এবং বর্জ্য (দূষক) নিয়ে গঠিত।এমইই সিস্টেম ব্যবহার করে বর্জ্য থেকে জলকে বাষ্পীভূত করার ফলে পানির পুনর্ব্যবহার ঘটে।
ডিসালিনেশন: RO এর প্রত্যাখ্যান (রিভার্স অসমোসিস) -এ প্রচুর পরিমাণে জল থাকে।MEE এর মাধ্যমে পানি পুনর্ব্যবহার করা যায়।
রাসায়নিক শিল্প/ ফার্মা শিল্প: পণ্য উৎপাদনের জন্য কাঙ্ক্ষিত ঘনত্ব প্রয়োজন বা কাঙ্ক্ষিত উপাদান আলাদা করা প্রয়োজন।MEE সিস্টেম ব্যবহার করে কাঙ্ক্ষিত ঘনত্ব অর্জন করা হয়।
দুধ শিল্প: দুধ MEE পদ্ধতিতে কেন্দ্রীভূত হতে পারে।
চিনি শিল্প: আখের রস MEE পদ্ধতিতে কেন্দ্রীভূত করা যায়।
খাদ্য শিল্প: টমেটোর রসের ঘনত্ব, সসেজ, ফলের রসের ঘনত্ব MEE পদ্ধতিতে করা যেতে পারে।
উপকারিতা: তাপ উৎসের কম ব্যবহারে বাষ্পীভবন অর্জন করা যায়।
সাধারণ তিনটি প্রভাব পতনশীল ফিল্ম বাষ্পীভবন স্পেসিফিকেশন এবং প্রযুক্তিগত পরামিতি:
প্যারামিটার/ স্পেসিফিকেশন |
এইচপি -3.0 | এইচপি -4.5 | এইচপি-6..০ | এইচপি -9.0 | এইচপি -12.0 | এইচপি -15 | এইচপি -20 | এইচপি -24 | এইচপি -30 | এইচপি -50 | |
বাষ্পীভবন ক্ষমতা (কেজি/ঘন্টা) |
3000 | 4500 | 6000 | 9000 | 12000 | 15000 | 20000 | 24000 | 30000 | 50000 | |
খরচ কাঁচা বাষ্প (কেজি/ঘন্টা) |
900 | 1350 | 1800 | 2700 | 3600 | 4500 | 4500 | 7200 | 9000 | 15000 | |
এর ভ্যাকুয়াম ডিগ্রী প্রতিটি প্রভাব |
প্রথম প্রভাব |
0 | |||||||||
দ্বিতীয় প্রভাব |
448 | ||||||||||
(mmHg) |
তৃতীয় প্রভাব |
640 | |||||||||
বাষ্পীভবন তাপমাত্রা প্রতিটি প্রভাব |
প্রথম প্রভাব |
99 | |||||||||
দ্বিতীয় প্রভাব |
76 | ||||||||||
তৃতীয় প্রভাব |
53 | ||||||||||
জন্য বাষ্প চাপ বাষ্পীভবন (এমপিএ) |
0.6-1.0 (পরম চাপ) | ||||||||||
ফিডে কঠিন উপাদান (%) | 6-7 (কর্ন পাল্প উদাহরণ) | ||||||||||
সলিড কন্টেন্ট আউটলেট (%) | 42-48 (কর্ন পাল্প উদাহরণ) |

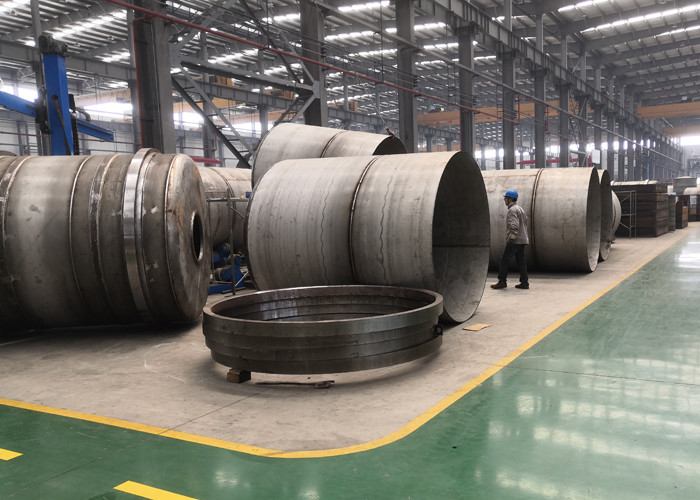

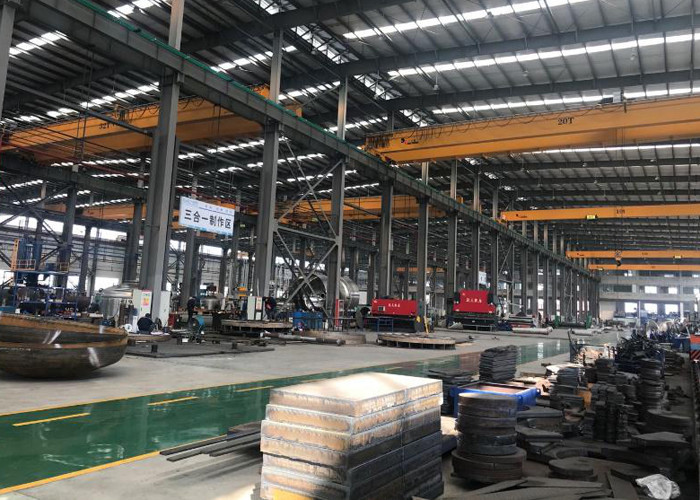

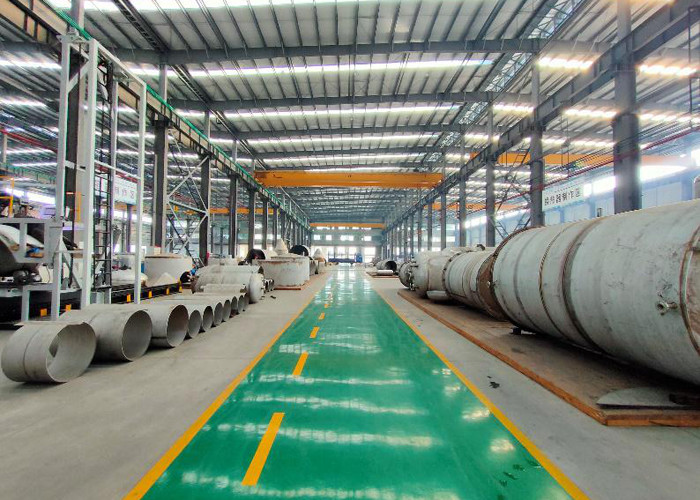

আমাদের উৎপাদন সাইট
