বর্জ্য জল (কাগজ ও লবণ শিল্প) এর জন্য ভ্যাকুয়াম ক্রিস্টালাইজেশন সহ মডুলার মাল্টিপল-এফেক্ট ফলিং ফিল্ম বাষ্পীভবনকারী
একটি অপসারণযোগ্য, স্কিড করা MEE লাইন যা দূষিত জল ঘনীভবন এবং লবণ পুনরুদ্ধারের জন্য ডিজাইন করা হয়েছে। সিস্টেমটি প্রয়োগ করে ফলিং/পাতলা-ফিল্ম বাষ্পীভবন ভ্যাকুয়ামের অধীনে একাধিক প্রভাবের মাধ্যমে, এর পরে ভ্যাকুয়াম ক্রিস্টালাইজেশন, কম বাষ্প খরচ, কম স্থান এবং স্থিতিশীল, অবিচ্ছিন্ন অপারেশন প্রদান করে।

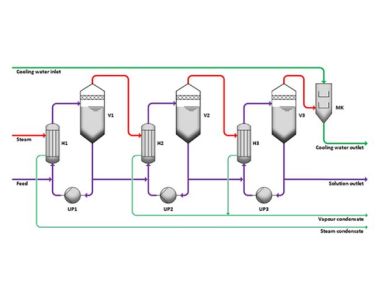

প্রক্রিয়া বর্ণনা ওmdash; উদাহরণ সমান্তরাল-প্রবাহ নীতি
ফিড প্রথম-প্রভাব বাষ্পীভবন সার্কিটে প্রবেশ করে, সঞ্চালনকারী তরলের সাথে মিশে, এবং হিটার H-এ লাইভ বাষ্পের সাথে উত্তপ্ত হয়। বাষ্পীভবনকারী V1-এ, জল বাষ্পীভূত হয় যখন দ্রবণটি তার ফুটন্ত তাপমাত্রায় পৌঁছায়। আংশিকভাবে ঘনীভূত তরল তারপর দ্বিতীয় প্রভাবের দিকে প্রবাহিত হয়, যা নিম্ন তাপমাত্রা এবং চাপে কাজ করে। প্রথম প্রভাব থেকে নির্গত বাষ্প দ্বিতীয় প্রভাবের জন্য গরম করার মাধ্যম হিসেবে কাজ করে। বাষ্পের এই পর্যায়ে পুনরায় ব্যবহার প্রভাব জুড়ে চলতে থাকে, যা ফুটন্ত বিন্দুর উচ্চতা এবং অপারেটিং সীমাবদ্ধতার উপর নির্ভর করে, তাপীয় দক্ষতা সর্বাধিক করে এবং ইউটিলিটি চাহিদা হ্রাস করে।
গঠন

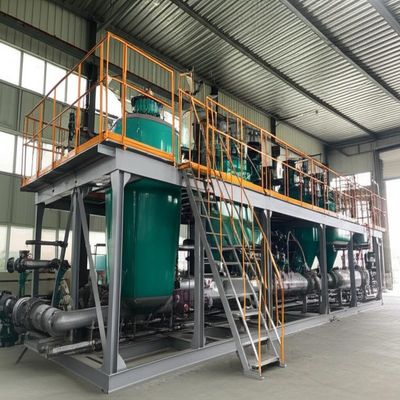

একটি সাধারণ মাল্টিপল-এফেক্ট ফলিং ফিল্ম লাইনে প্রথম/দ্বিতীয়/তৃতীয়-প্রভাব হিটার এবং সেপারেটর, প্রি-হিটার, টার্মিনাল কনডেনসার, ভ্যাকুয়াম সিস্টেম, ফিড/সঞ্চালন/ডিসচার্জ/কনডেনসেট পাম্প, আন্তঃসংযোগকারী পাইপিং ও ভালভ, এবং যন্ত্রাংশ (ভ্যাকুয়াম গেজ, থার্মোমিটার, চাপ গেজ, ফ্লোমিটার, স্তর, এবং পরিবাহিতা যেখানে প্রয়োজন)। স্কিড-মাউন্টেড বিভাগগুলি দীর্ঘ শাটডাউন ছাড়াই সরানো এবং রক্ষণাবেক্ষণ সক্ষম করে।
প্রধান বৈশিষ্ট্য
- বাষ্পীভবনের হার: 500 কেজি/ঘণ্টা থেকে 80 t/ঘণ্টা (মানসম্মত পরিসীমা)।
- উপাদান: স্টেইনলেস স্টীল SS304 অথবা SS316L সহজ করে।
- বদ্ধ, ভ্যাকুয়াম অপারেশন: স্বল্প সময়ে নিম্ন তাপমাত্রায় দ্রুত বাষ্পীভবন।
- স্বাস্থ্যকর অভ্যন্তরীণ অংশ: আয়না-পালিশ করা বিজোড় টিউবগুলি ফাউলিং কমায় এবং CIP সহজ করে।
- কম বাষ্পীভবন তাপমাত্রা: গৌণ বাষ্পের ঐচ্ছিক পুনঃপ্রবর্তন (যেমন, স্প্রে হট-প্রেশার পাম্প) তাপ ব্যবহার উন্নত করে এবং পণ্যের তাপীয় এক্সপোজার কমায়।
- উচ্চ ঘনত্বের অনুপাত: ফলিং ফিল্ম হাইড্রোডাইনামিক্স উচ্চ সান্দ্রতা পরিচালনা করে, স্কেলিং প্রতিরোধ করে এবং সংক্ষিপ্ত ঘনত্বের সময় সক্ষম করে।
- স্বয়ংক্রিয়তা: ইন্টারলক এবং ডেটা লগিং সহ PLC/HMI; রেসিপি-ভিত্তিক অপারেশন।
- প্রক্রিয়া নমনীয়তা: ফিড রসায়ন, BPE, এবং ক্লায়েন্ট ইউটিলিটিগুলির সাথে মেলে কনফিগারযোগ্য ট্রেন; TVR/MVR প্রয়োজন হলে একত্রিত করা যেতে পারে।
বাষ্পের অর্থনীতি
প্রতিটি অতিরিক্ত প্রভাব পূর্ববর্তী প্রভাবের বাষ্পকে তাপের উৎস হিসেবে পুনরায় ব্যবহার করে—যা বাষ্পীভবনের প্রতি কেজি তাজা বাষ্পের ব্যবহার উল্লেখযোগ্যভাবে কমায়।
ভ্যাকুয়াম ক্রিস্টালাইজেশন
পুনরায় ব্যবহার বা সঙ্গতিপূর্ণ ডিসচার্জের জন্য স্থিতিশীল ক্রিস্টাল গঠন এবং ক্লিনার ঘনীভবন।
মডুলার ও রক্ষণাবেক্ষণযোগ্য
অপসারণযোগ্য মডিউল এবং অ্যাক্সেসযোগ্য পাইপিং ডাউনটাইম কমায় এবং ওভারহল সহজ করে।
অ্যাপ্লিকেশন
এর জন্য ডিজাইন করা হয়েছে কাগজ তৈরির বর্জ্য, লবণ তৈরির ব্রাইন, এবং রাসায়নিক, ফার্মাসিউটিক্যাল, টেক্সটাইল/রঞ্জন, ব্রুয়ারি, খাদ্য ও পানীয়, এবং ZLD প্রি ট্রিটমেন্ট সহ শিল্প বর্জ্য জলের বিস্তৃত পরিসর। এছাড়াও সমর্থন করে ডি স্যালাইনেশন RO প্রত্যাখ্যান ঘনত্ব এবং সম্পদ পুনরুদ্ধার।
সাধারণ থ্রি-এফেক্ট ফলিং ফিল্ম বাষ্পীভবনকারী ওmdash; স্পেসিফিকেশন ও প্রযুক্তিগত পরামিতি
| পরামিতি / স্পেসিফিকেশন |
HP-3.0 |
HP-4.5 |
HP-6.0 |
HP-9.0 |
HP-12.0 |
HP-15 |
HP-20 |
HP-24 |
HP-30 |
HP-50 |
| বাষ্পীভবন ক্ষমতা (কেজি/ঘণ্টা) |
3000 |
4500 |
6000 |
9000 |
12000 |
15000 |
20000 |
24000 |
30000 |
50000 |
| কাঁচা বাষ্পের খরচ (কেজি/ঘণ্টা) |
900 |
1350 |
1800 |
2700 |
3600 |
4500 |
4500 |
7200 |
9000 |
15000 |
| প্রতিটি প্রভাবের ভ্যাকুয়াম ডিগ্রি |
প্রথম প্রভাব |
0 |
|
দ্বিতীয় প্রভাব |
448 |
| (mmHg) |
তৃতীয় প্রভাব |
640 |
| প্রতিটি প্রভাবের বাষ্পীভবন তাপমাত্রা |
প্রথম প্রভাব |
99 |
|
দ্বিতীয় প্রভাব |
76 |
|
তৃতীয় প্রভাব |
53 |
| বাষ্পীভবনের জন্য বাষ্পের চাপ (MPa) |
0.6–1.0 (পরম চাপ) |
| ফিডে কঠিন পদার্থের পরিমাণ (%) |
6–7 (উদাহরণ) |
| আউটলেটে কঠিন পদার্থের পরিমাণ (%) |
42–48 (উদাহরণ) |
অপারেশন নোট
- লক্ষ্য বাষ্প অর্থনীতি এবং ঘনীভবন গুণমান পূরণ করতে প্রভাব গণনা এবং ডিউটি আকারের।
- ভ্যাকুয়াম স্তর এবং ΔT ফিড BPE এবং স্কেলিং প্রবণতা অনুযায়ী সেট করা হয়েছে।
- গৌণ বাষ্পকে আরও পুনরায় ব্যবহার করতে ঐচ্ছিক TVR/MVR মডিউল একত্রিত করা যেতে পারে।

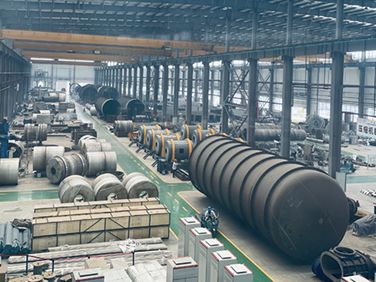

আমাদের উৎপাদন সাইট
