রাসায়নিক শিল্পের জন্য উচ্চ-কার্যকর শক্তি সঞ্চয়কারী মাল্টি-ইফেক্ট বাষ্পীভবন
মাল্টিপল এফেক্ট বাষ্পীকরণ
মাল্টিপল এফেক্ট বাষ্পীভবন জলীয় দ্রবণ ঘনত্বের জন্য ব্যবহৃত জনপ্রিয় পদ্ধতিগুলির মধ্যে একটি।
একটি বাষ্পীভবন সিস্টেমের অর্থনীতিকে প্রভাবিত করার প্রধান কারণ হল প্রভাবের সংখ্যা।
প্রভাবের সংখ্যা বাড়িয়ে আমরা বাষ্পীভবন ব্যবস্থার অর্থনীতি বাড়াতে পারি।
মাল্টিপল এফেক্ট বাষ্পীভবনের প্রথম প্রভাব হল কাঁচা বাষ্পকে যে প্রভাব দেওয়া হয়।
প্রথম প্রভাব থেকে প্রাপ্ত বাষ্প অন্য প্রভাবের জন্য একটি গরম মাধ্যম হিসাবে কাজ করে।
টিভিআর বা এমভিআর মৃত বাষ্পগুলি ব্যবহার করতে মাল্টিপল এফেক্ট বাষ্পীভবনগুলিতে ব্যবহৃত হয়।
একটি বাষ্পীভবনের জন্য সর্বোচ্চ ফুটন্ত তাপমাত্রা প্রথম পর্যায়ে 80 °C এবং শেষ পর্যায়ে 40 °C।
উপাদান প্রক্রিয়া
(1) ইলেকট্রোম্যাগনেটিক ফ্লোমিটারের মাধ্যমে ফিড পাম্প দ্বারা কাঁচামালটি সামনের প্রাথমিক প্রিহিটারে সরবরাহ করা হয়,এবং তারপর প্রাথমিক পতনশীল ফিল্ম বাষ্পীকরণ এবং ঘনত্বের জন্য তরল বিতরণকারী মাধ্যমে প্রাথমিক প্রভাব হিটার উপরের প্রবেশ করে;
(2) The first effect concentrated liquid is transported to the top distributor of the second effect heater by the first effect bottom material circulating pump for secondary falling film evaporation concentration.
(3) The second effect concentrated liquid is transported to the top distributor of the third effect heater by the second effect bottom material circulating pump for third times of falling film evaporation concentration;
(4) তৃতীয় প্রভাব ঘনীভূত তরল স্রাব, হাইড্রোমিটারের অনলাইন সনাক্তকরণ অনুযায়ী, উপাদান ঘনত্বের রিয়েল-টাইম সনাক্তকরণ,যদি উপাদান ঘনত্ব নির্ধারিত প্রয়োজনীয়তা পৌঁছায়, এটি ডিসচার্জ ভালভের সাথে একে অপরের সাথে সংযুক্ত হবে যাতে ডিসচার্জ ভালভটি খুলতে পারে এবং উপাদানটি সমাপ্ত পণ্য ট্যাঙ্কে পরিবহন করতে পারে, অন্যথায়,এটি উপাদান পুনরায় বাষ্পীভবন জন্য আবার evaporator মধ্যে উপাদান পুনর্ব্যবহার করতে উপাদান সার্কুলেশন ভালভ খুলুন হবে.
বাষ্প প্রক্রিয়া
অপরিশোধিত বাষ্পটি বাষ্পীকরণ ঘনত্ব গরম করার জন্য প্রাথমিক প্রভাব হিটারে প্রবেশ করেঃ প্রাথমিক প্রভাব দ্বারা উত্পন্ন গৌণ বাষ্পটি গৌণ প্রভাবকে গরম করে, ইত্যাদি।তৃতীয় প্রভাব দ্বারা উত্পন্ন গৌণ বাষ্প ঘনীভবন শীতল জন্য শেষ condenser প্রবেশ করে, এবং কনডেনসেট পানি কনডেনসেট পাম্প দ্বারা discharged হয়।
কনডেনসেট প্রক্রিয়া
কাঠের নীচে জল স্থানান্তর পাইপ মাধ্যমে উপাদান preheating দ্বারা উত্পাদিত condensate জল, কাঁচা বাষ্প খরচ সংরক্ষণ করতে;
সেকেন্ডারি এবং তৃতীয় প্রভাব দ্বারা উত্পাদিত ঘনীভূত জল ঘনীভূত পাম্প দ্বারা নির্গত হয়, এবং নির্গমন শূন্য দূষণে পৌঁছেছে।নন-কন্ডেনসিং গ্যাসটি নন-কন্ডেনসিং গ্যাস পাইপ দ্বারা শেষ কন্ডেনসারটির সাথে সংযুক্ত করা হয় এবং ভ্যাকুয়াম পাম্প দ্বারা নির্গত হয়.
বৈশিষ্ট্য
1বাষ্পীকরণ ক্ষমতাঃ 500 কেজি/ঘন্টা থেকে 80 টন/ঘন্টা পর্যন্ত
2উপাদানঃ স্টেইনলেস স্টীল 304 বা স্টেইনলেস স্টীল 316L;
3. সম্পূর্ণ বন্ধ প্রক্রিয়া, দ্রুত এবং কম তাপমাত্রা বাষ্পীভবন;
4. ভিতরে পাইপ আয়না পলিশিং seamless স্যানিটারি পাইপ হয়, তাই উপাদান পাইপ উপর আটকানো সহজ নয়. এটা পরিষ্কারের জন্য সহজ;
5. কম বাষ্প খরচঃ 1 কেজি বাষ্প 3.5-4 কেজি জল বাষ্পীভূত করতে পারে;
6- নিম্ন বাষ্পীভবনের তাপমাত্রাঃদ্বিতীয় বাষ্পের একটি অংশ স্প্রে প্রকারের গরম চাপ পাম্পের মাধ্যমে একক প্রভাব হিটারে শ্বাস নিতে পারে।এই তাপ পূর্ণ ব্যবহার করা হবে এবং বাষ্পীভবন তাপমাত্রা কম.
7. বড় ঘনত্ব অনুপাতঃ পতনশীল ফিল্ম বাষ্পীভবন গ্রহণ, যা বৃহত্তর সান্দ্রতা সঙ্গে উপাদান তরল সহজ প্রবাহিত এবং বাষ্পীভূত করা, স্কেল করা কঠিন, সংক্ষিপ্ত ঘনত্ব সময়,ঘনত্বের অনুপাত 1 পর্যন্ত পৌঁছতে পারে:5.
8এই সরঞ্জাম স্বয়ংক্রিয় উত্পাদন, বুদ্ধিমান সিস্টেম ব্যবস্থাপনা উপলব্ধি করতে পারে, যা জিএমপি মান অনুযায়ী।
9উপাদান এবং বিভিন্ন ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী বিভিন্ন প্রযুক্তিগত প্রক্রিয়ায় ডিজাইন করা যেতে পারে।
তিন প্রকার প্রকারের পতনশীল ফিল্ম বাষ্পীভবন স্পেসিফিকেশন এবং প্রযুক্তিগত পরামিতিঃ
প্যারামিটার/ বিশেষ উল্লেখ |
এইচপি-৩।0 | এইচপি-৪।5 | এইচপি-৬।0 | এইচপি-৯।0 | এইচপি-১২0 | এইচপি-১৫ | এইচপি-২০ | এইচপি-২৪ | এইচপি-৩০ | এইচপি-৫০ | |
বাষ্পীভবন ক্যাপাসিটি ((কেজি/ঘন্টা) |
3000 | 4500 | 6000 | 9000 | 12000 | 15000 | 20000 | 24000 | 30000 | 50000 | |
ব্যবহার অপরিশোধিত বাষ্প ((কেজি/ঘন্টা) |
900 | 1350 | 1800 | 2700 | 3600 | 4500 | 4500 | 7200 | 9000 | 15000 | |
ভ্যাকুয়াম ডিগ্রী প্রতিটি প্রভাব |
প্রথম প্রভাব |
0 | |||||||||
দ্বিতীয় প্রভাব |
448 | ||||||||||
(এমএমএইচজি) |
তৃতীয় প্রভাব |
640 | |||||||||
বাষ্পীভবন তাপমাত্রা প্রতিটি প্রভাব |
প্রথম প্রভাব |
99 | |||||||||
দ্বিতীয় প্রভাব |
76 | ||||||||||
তৃতীয় প্রভাব |
53 | ||||||||||
বাষ্প চাপ বাষ্পীভবন (MPa) |
0.6-1.0 (নিঃসন্দেহে চাপ) | ||||||||||
ফিডের শক্ত পদার্থের পরিমাণ ((%) | ৬-৭ ((মসলা উদাহরণ) | ||||||||||
সলিড কনটেন্ট আউটলেট ((%) | ৪২-৪৮ ((মসলা উদাহরণ) |
কাজ নীতি চার্ট

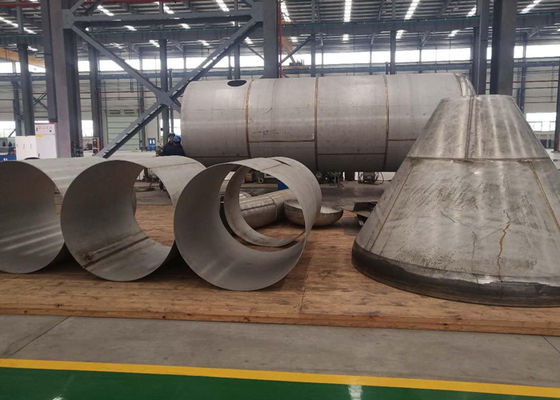

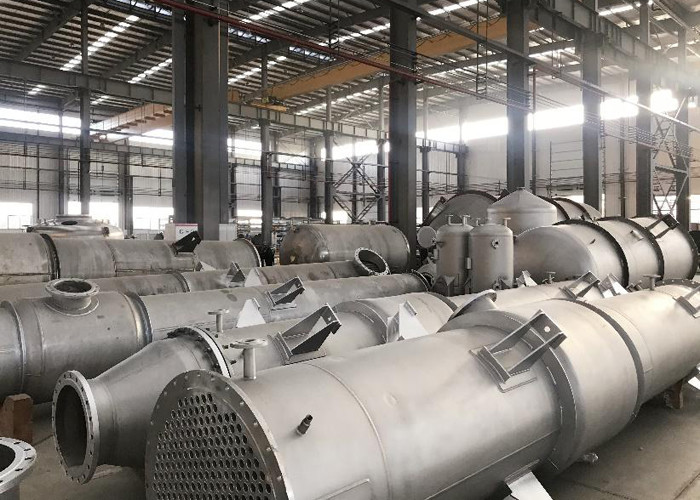

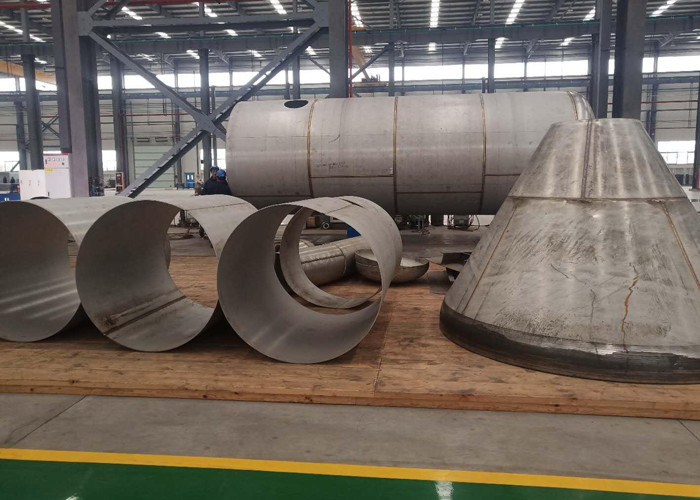

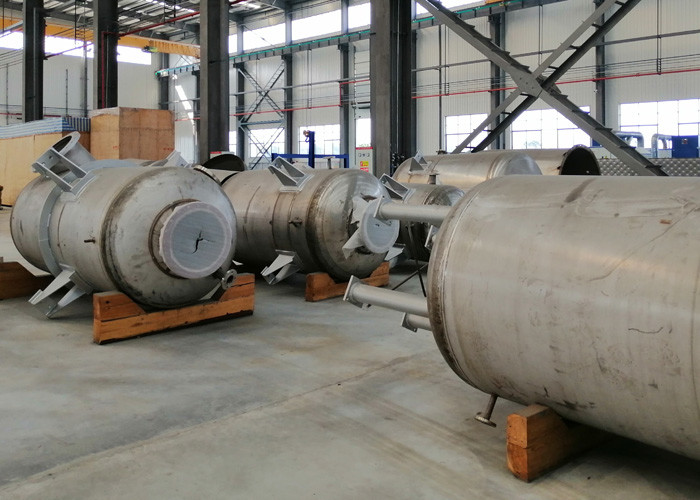

কর্মশালার সাইট
