কম বাষ্প খরচ ডবল এমবসড বালিশ প্লেট বাষ্পীভবন
MVR অ্যাপ্লিকেশন
MVR শক্তি সঞ্চয়, কম তাপমাত্রা বাষ্পীভবন প্রযুক্তি সহজ বাষ্পীভবন প্রতিস্থাপন করে।এমভিআর ব্যাপকভাবে অনেক অ্যাপ্লিকেশনে ব্যবহৃত হয়, যার মধ্যে রয়েছে:
শিল্প বর্জ্য জল চিকিত্সার জন্য শূন্য তরল স্রাব
বাষ্পীভবন, স্ফটিকীকরণ এবং পরিশোধনের জন্য রাসায়নিক শিল্প
লবণ ব্রাইন ঘনত্ব
RO ব্রাইন ঘনত্ব
পানীয় শিল্প (দুধ, রস, চিনি, ইত্যাদি) ঘনত্ব
খাদ্য শিল্প (এমএসজি, সয়া, প্রোটিন, চিনি) ঘনত্ব
ওষুধ শিল্প (ওষুধ, ভিটামিন) ঘনত্ব
পণ্য পরিচিতি
এমভিআর বাষ্পীভবন সংকোচকারীর মাধ্যমে নিম্ন তাপমাত্রার বাষ্পকে সংকুচিত করে, তাপমাত্রা ও চাপ বৃদ্ধি করে, এবং এনথ্যালপি বৃদ্ধি করে, এবং তারপর বাষ্পের সুপ্ত তাপের পূর্ণ ব্যবহার করার জন্য ঘনীভবনের জন্য তাপ এক্সচেঞ্জারে প্রবেশ করে।স্টার্ট-আপ বাদে, সম্পূর্ণ বাষ্পীভবন প্রক্রিয়ার সময় কাঁচা বাষ্প ছাড়াই বাষ্পীভবন থেকে সেকেন্ডারি বাষ্প কম্প্রেসার দ্বারা সংকুচিত হয়, চাপ এবং তাপমাত্রা বৃদ্ধি পায় এবং এনথ্যালপি বৃদ্ধি পায় এবং তারপর এটি বাষ্পীভবনের হিটিং চেম্বারে পাঠানো হয় গরম বাষ্প হিসাবে ব্যবহার করা হবেউপাদান তরল একটি ফুটন্ত অবস্থায় রাখুন, যখন গরম বাষ্প নিজেই পানিতে ঘনীভূত হয়।এইভাবে, পূর্বে ফেলে দেওয়া বাষ্প সম্পূর্ণরূপে ব্যবহার করা হয়, সুপ্ত তাপ পুনরুদ্ধার করা হয় এবং তাপ দক্ষতা উন্নত হয়।
কাজ নীতি
বাষ্প কেন্দ্রীভূত সংকোচকারী বা অন্যান্য বাষ্প সংকোচন যন্ত্র ব্যবহার করে সেকেন্ডারি বাষ্পকে সংকুচিত করুন যাতে নিশ্চিত করা যায় যে তার শারীরিক বৈশিষ্ট্যগুলি বাষ্প গরম করার প্রয়োজনীয়তা পূরণ করে;বাষ্পীভবন যা এটি গরম করার বাষ্প হিসাবে ব্যবহার করে কেবল মেশিনটি চালু হওয়ার সময় তাজা বাষ্প সরবরাহ প্রয়োজন।স্বাভাবিক ক্রিয়াকলাপে প্রবেশ করার পরে, নতুন বাষ্প সরবরাহ করার প্রয়োজন নেই এবং (বা খুব কম) গৌণ বাষ্পের ঘনীভবন প্রয়োজন নেই।অতএব এমভিআর বাষ্পীভবন বাষ্পের চাহিদা উল্লেখযোগ্যভাবে হ্রাস করে কিন্তু বেশি শক্তি খরচ করে।
প্রধান বৈশিষ্ট্য
এমভিআর বাষ্পীভবন ব্যবস্থার প্রধান চালিত শক্তি বৈদ্যুতিক শক্তি।বৈদ্যুতিক শক্তি যান্ত্রিক শক্তিতে স্থানান্তরিত হয় এবং দ্বিতীয় বাষ্পের গুণমান উন্নত করে যা তাজা বাষ্প উৎপাদন বা ক্রয়ের চেয়ে বেশি অর্থনৈতিক।
বাষ্পীভবন প্রক্রিয়ার অধিকাংশ অধীনে, সিস্টেম অপারেশন সময় তাজা বাষ্প প্রয়োজন নেই।কাঁচামাল প্রাক-গরম করার জন্য শুধুমাত্র কিছু বাষ্প ক্ষতিপূরণের প্রয়োজন হয় যখন প্রক্রিয়াজাতকরণের কারণে পণ্য থেকে নিষ্কাশন করা বা মাদার তরল থেকে তাপ শক্তি পুনর্ব্যবহার করা যায় না।
দ্বিতীয় বাষ্প ঘনীভূত করার জন্য স্বাধীন কনডেন্সারের প্রয়োজন নেই, তাই শীতল জলের সঞ্চালনের প্রয়োজন নেই।জল সম্পদ এবং বৈদ্যুতিক শক্তি সংরক্ষণ করা হবে।
প্রচলিত বাষ্পীভবনের সাথে তুলনা করে, এমভিআর বাষ্পীভবনের তাপমাত্রার পার্থক্য অনেক ছোট, মাঝারি বাষ্পীভবন অর্জন করতে পারে, পণ্যের গুণমান উন্নত করতে পারে এবং ফাউলিং হ্রাস করতে পারে।
সিস্টেমের বাষ্পীভবন তাপমাত্রা নিয়ন্ত্রিত হতে পারে এবং বাষ্পীভবনের জন্য খুব উপযুক্ত তাপ সংবেদনশীল পণ্যের ঘনত্ব।
সর্বনিম্ন শক্তি খরচ এবং অপারেশন খরচ।
অপারেশন
গমের খড়ের পাল্প কালো মদের চিকিৎসার জন্য দুটি বাষ্পীভবন প্রক্রিয়ার অপারেশন টেবিলে দেখানো হয়েছে।
কাগজের সজ্জা কালো মদের চিকিৎসার জন্য দুটি বাষ্পীভবন প্রক্রিয়া পরিচালনা
আইটেম | 5 প্রভাব স্টেশন | মিলিত বাষ্পীভবন প্রক্রিয়া | ||
MVR প্রাক ঘনত্ব | 5-প্রভাব বাষ্পীভবন স্টেশন | |||
বাষ্পীভবন জল (t/h) | 100 | 64.28 | 35.72 | |
আগত ঘনত্ব (%) | 10 | 10 | 20 | |
আউট ঘনত্ব (%) | 45 | 20 | 45 | |
বাষ্পীভবন এলাকা (㎡) | 10000 | 8500 | 4000 | |
কনডেন্সার এলাকা () | 800 | / | 300 | |
খরচ | বাষ্প (t/h) | 25 | / | 9 |
বিদ্যুৎ (kWh/h) | 500 | 1600 | 180 | |
জল (t/h) | 900 | / | 350 | |
চলমান খরচ | RMB/ঘন্টা | 4500 | 960 | 1633 |
RMB/T জল বাষ্পীভবন ক্ষমতা | 45 | 25.93 | ||
RMBx10000/দিন | 10.8 | 6.2 | ||
RMBx10000/বছর (340 দিন) | 3672 | 2115 |
দ্রষ্টব্য: অপারেশন খরচ অনুমান: বাষ্প 150rmb/t, বিদ্যুৎ 0.6 rmb/kWh, জল 0.5rmb/t।
সম্মিলিত বাষ্পীভবন প্রক্রিয়ার সরঞ্জামগুলির বিনিয়োগ বৃদ্ধি পেয়েছে: বাষ্পীভবক (2500 m2) 375x10000 RMB;MVR কম্প্রেসার 400x10000rmb, মোট 775x10000 RMB
সম্মিলিত বাষ্পীভবন প্রক্রিয়ার বার্ষিক অপারেটিং খরচ হ্রাস: 3672-2115 = 1557 (10000RMB)
সম্মিলিত বাষ্পীভবন প্রক্রিয়ার বিনিয়োগ বৃদ্ধি পেব্যাক পিরিয়ড: 755 ÷ 1557 = 0.5 বছর
এটা দেখা যায় যে 100t / h স্কেলকে উদাহরণ হিসেবে গ্রহণ করলে, সম্মিলিত বাষ্পীভবন প্রক্রিয়া অর্ধ বছরে বর্ধিত বিনিয়োগ পুনরুদ্ধার করতে পারে এবং ভবিষ্যতে প্রতি বছর 1557 (10000 RMB) সঞ্চয় করতে পারে, যথেষ্ট অর্থনৈতিক সুবিধা সহ।
কাজের নীতি অঙ্কন

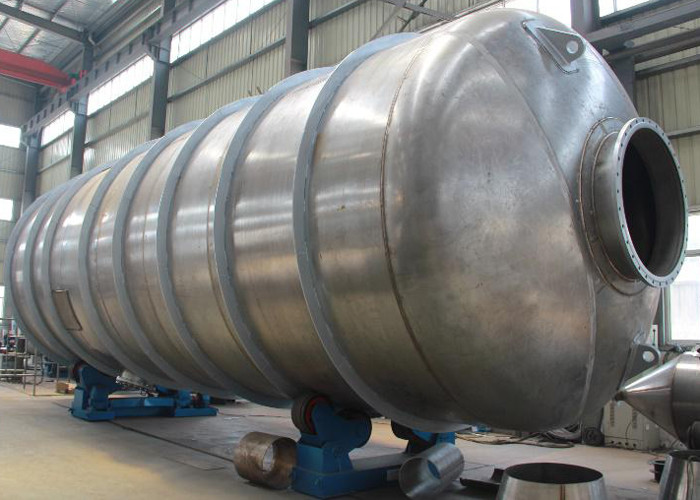

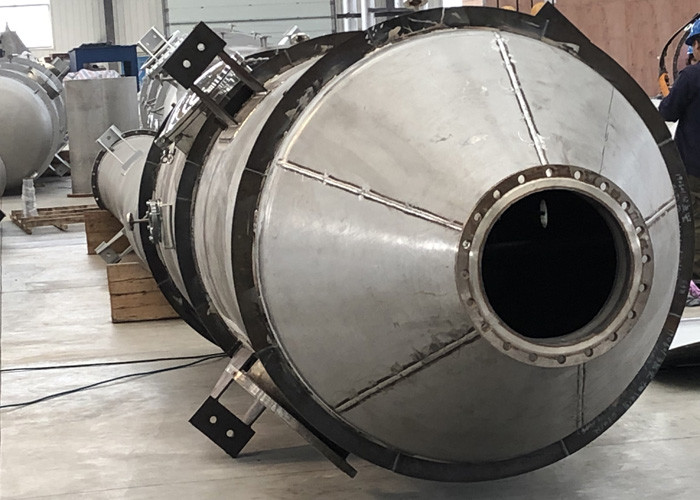

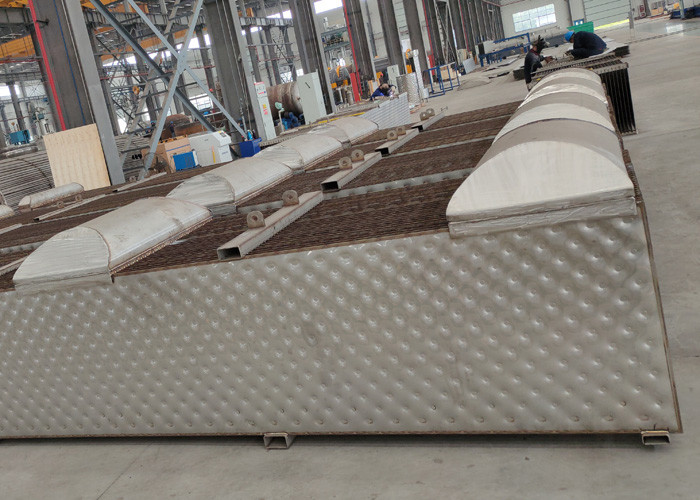

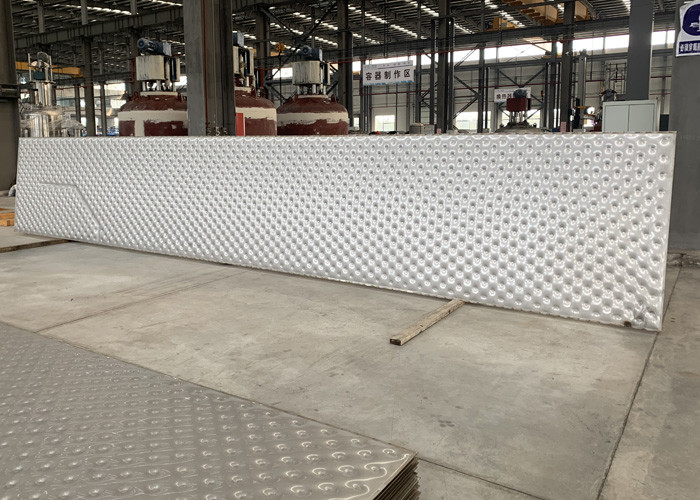

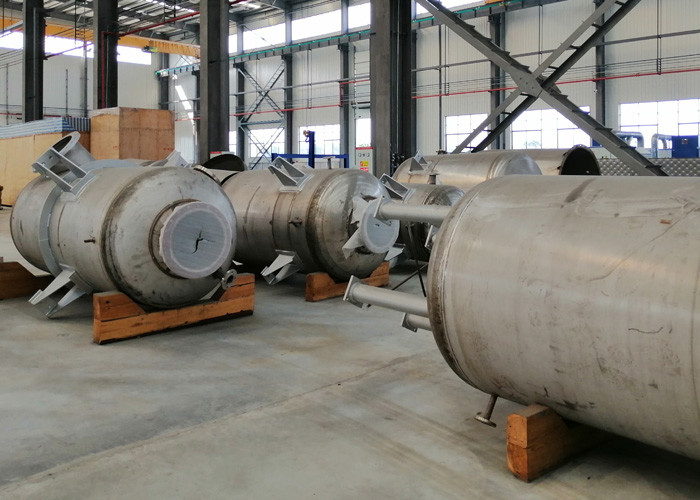

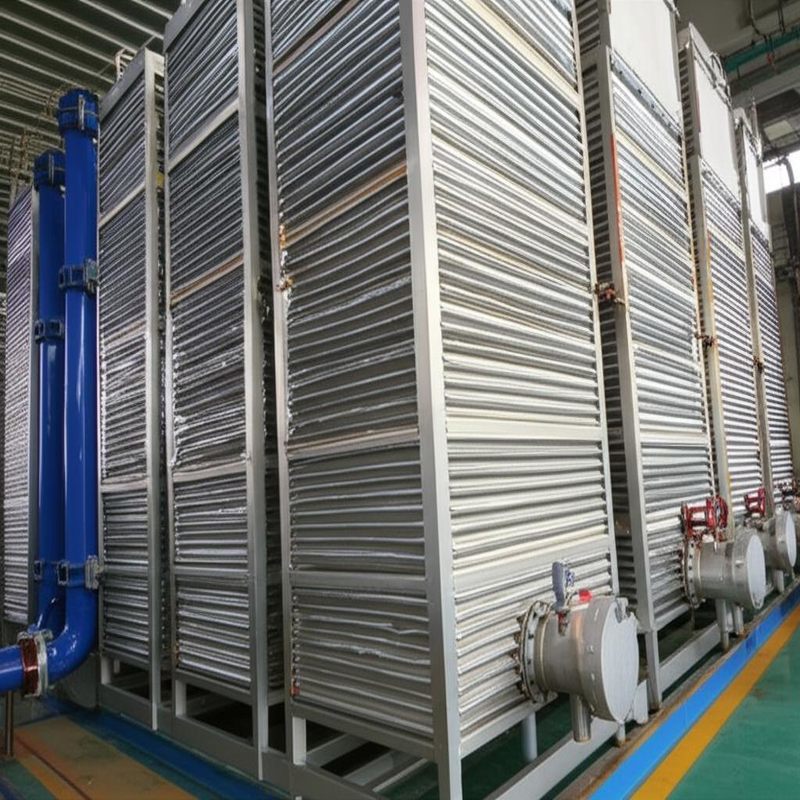

কর্মশালা
