যান্ত্রিক বাষ্প কম্প্রেশন (MVR) জন্য কাস্টমাইজড বালিশ প্লেট তাপ স্থানান্তর সরঞ্জাম
MVR বর্ণনা
যান্ত্রিক বাষ্পীকরণ পুনরায় সংকোচন ব্যবস্থা, যাকে MVR বলা হয় যা নীতিটি হল উচ্চ দক্ষতা বাষ্প সংকোচকারী দ্বারা বাষ্পীভবন দ্বারা উত্পন্ন দ্বিতীয় বাষ্পকে সংকুচিত করা;এই প্রক্রিয়া বৈদ্যুতিক শক্তিকে উত্তাপ শক্তিতে স্থানান্তর করে এবং দ্বিতীয় বাষ্পের চাপ এবং তাপমাত্রা বেশি করে।উচ্চ তাপমাত্রা সহ দ্বিতীয় বাষ্প বাষ্পীভবনের জন্য পণ্য গরম করার জন্য বাষ্পীভবন ঘরে পাঠানো হবে।সুতরাং দ্বিতীয় বাষ্পের বাষ্পীকরণের সুপ্ত তাপ বৃত্তাকারভাবে ব্যবহার করা যেতে পারে।কম শক্তি ব্যবহার করা যা কম্প্রেসার ব্লেড চাকার যান্ত্রিক শক্তি যা কম্প্রেশন তাপ পাম্প হিসাবে, শক্তি গরম করার মাধ্যমটিতে যোগ করা হয় এবং বৃত্তাকারভাবে গরম করার প্রক্রিয়ায় ব্যবহৃত হয়।এই পরিস্থিতিতে, গরম করার মাধ্যম হিসাবে প্রথম বাষ্প যোগ করার প্রয়োজন নেই।
MVR বাষ্পীভবন উপাদান:
বাষ্পীভবনকারী:
বাষ্পীভবনের ভিতরে তরল উপাদান বাষ্পীভবনের জন্য বাষ্প দ্বারা উত্তপ্ত।বিভিন্ন তরল উপাদান বৈশিষ্ট্য অনুযায়ী বিভিন্ন ধরনের বাষ্পীভবন নির্বাচন করুন।
বিভাজক (ক্রিস্টালাইজার):
বাষ্প এবং তরল আলাদা করার জন্য ব্যবহার করুন, বিভিন্ন তরল বৈশিষ্ট্য অনুযায়ী বিভিন্ন ধরনের বিভাজক (ক্রিস্টালাইজার) বেছে নিন, যেমন সাধারণ বিভাজক, মাধ্যাকর্ষণ বিভাজক, বিশেষ নকশা বিভাজক (স্ফটিক)।
শুন্য পদ্ধতি:
পুরো সিস্টেম ভ্যাকুয়াম ডিগ্রী রাখতে ব্যবহার করুন, কিছু বাতাস, নির্দিষ্ট গ্যাস পাম্প করুন, বাষ্পীভবন থেকে গ্যাসের তরল প্রবেশ, যাতে পুরো সিস্টেমটি স্থিতিশীল বাষ্পীভবন প্রক্রিয়া অর্জন করতে পারে।
পাম্প:
তরল এবং ঘন তরল স্থানান্তর করতে ব্যবহার করুন।বিভিন্ন তরল বৈশিষ্ট্য অনুযায়ী বিভিন্ন পাম্প নির্বাচন করুন, যেমন কেন্দ্রাতিগ পাম্প, স্থানচ্যুতি পাম্প, স্ক্রু পাম্প।
সংকোচকারী:
হিটিং সোর্স সরবরাহের জন্য সেকেন্ডারি বাষ্পকে সংকুচিত করতে, সেকেন্ডারি বাষ্প এনথালপি উন্নত করতে ব্যবহার করুন।বিভিন্ন প্রবাহ এবং সংকোচন অনুপাত অনুযায়ী বিভিন্ন সংকোচকারী নির্বাচন করুন, চাপ বৃদ্ধি বৃদ্ধির ক্ষেত্রে, মাল্টিস্টেজ সংকোচকারী সিরিজে ব্যবহার করা যেতে পারে।
নিয়ন্ত্রণ ব্যবস্থা:
এমভিআর বাষ্পীভবন সিস্টেম নিয়ন্ত্রণ কেন্দ্র, নিয়মিত মোটর গতি, নিয়ন্ত্রণ ভালভ, প্রবাহ মিটার, তাপমাত্রা এবং চাপ দ্বারা, স্বয়ংক্রিয় বাষ্পীভবন, পরিষ্কার, অপারেশন বন্ধ ইত্যাদি বুঝতে পারে।স্বয়ংক্রিয় অ্যালার্ম, স্বয়ংক্রিয় সুরক্ষা ব্যবস্থা ক্ষতিগ্রস্ত হয় না, গতিশীল ভারসাম্য বজায় রাখুন।
পরিষ্কারের ব্যবস্থা:
বাষ্পীভবনের সময়কালের পর বিভিন্ন তরল, সেখানে হয়তো স্কেলিং প্রপঞ্চ, সাধারণ ভাষায়, রাসায়নিক দ্রাবক যোগ করে 99% স্কেল অপসারণ করা যেতে পারে, এবং সিআইপি ক্লিন সিটু ব্যবহার করতে পারে বা পরিষ্কার করতে বিচ্ছিন্ন করতে পারে।
আবেদনের সুযোগ:
যান্ত্রিক বাষ্প সংকোচন (এমভিআর) বাষ্পীভবন, দুধ, গ্লুকোজ, জৈব অ্যাসিড, ভিসি, জাইলোস, ফার্মাসিউটিক্যাল, রাসায়নিক ও জৈব প্রকৌশল, পরিবেশ প্রকৌশল, বর্জ্য পুনর্ব্যবহার, কাগজ তৈরি, লবণ শিল্প কম তাপমাত্রার ঘনত্বের জন্য উপযুক্ত।
সর্বোত্তম সম্ভাব্য শক্তি দক্ষতা
একাধিক-প্রভাব বাষ্পীভবনের তুলনায়, MVR বাষ্পীভবনকারী যথেষ্ট কম শক্তি খরচ করে।
নন-ফোমিং ডিজাইন
বাষ্পীভবনের ভিতরে কম বাষ্প বেগ, কম শিয়ার রেট, এবং মুক্ত প্রবাহ পতনশীল ফিল্ম নির্মাণ ফেনা তৈরির ক্ষেত্রে নকশার সুবিধা।এমভিআর বাষ্পীভবনে এটি বিশেষভাবে গুরুত্বপূর্ণ, কেবল পরিষ্কার কনডেনসেট উৎপাদনকেই সর্বাধিক করতে নয়, সংকোচকারী বা পাখা সুরক্ষার জন্যও।
নন-প্লাগিং ডিজাইন
লামেলার উপর মদের অভিন্ন মদ বিতরণ, এবং লামেলার পৃষ্ঠের ডিম্পল আকৃতির দ্বারা সৃষ্ট মদের ক্রমাগত পুনর্বণ্টন, একটি সম্পূর্ণ ভেজা গরম পৃষ্ঠ নিশ্চিত করে এবং স্থানীয় স্কেলিং বা অতিরিক্ত মদ্যপান দূর করে।ল্যামেলা গরম করার পৃষ্ঠটি নিশ্চিত করে যে জল-দ্রবণীয় স্কেলিং একটি সাধারণ ডিলিউশন ওয়াশ দ্বারা ধুয়ে ফেলা যায়, যা পরিষ্কার করার জন্য সময়সাপেক্ষ এবং ব্যয়বহুল বিভ্রান্তির প্রয়োজনীয়তা দূর করে।
সবচেয়ে পরিষ্কার ঘনীভূত
বাষ্পীভবন নালী এবং ল্যামেলাসে অত্যন্ত দক্ষ কনডেনসেট পৃথকীকরণ, প্লাস ফাউল কনডেনসেট ভগ্নাংশের সমন্বিত স্ট্রিপিং, পরিষ্কার এবং পুনরায় ব্যবহারযোগ্য জল উত্পাদন করে।
নাম | বালিশ প্লেট সিরিজ | শেল এবং টিউব হিট এক্সচেঞ্জার | বিচ্ছিন্নযোগ্য প্লেট হিট এক্সচেঞ্জার | সর্পিল প্লেট তাপ এক্সচেঞ্জার |
অপারেটিং তাপমাত্রা বিন্যাস | <800 | <800 | <170 | <350 |
সর্বোচ্চ চাপ | <60 বার | <200 বার | <32 বার | <25 বার |
পানিতে তাপ স্থানান্তর সহগ [W/m2 ℃ ℃] | 3500 | 2700 | 5600 | 2000 |
বায়ু এবং জল তাপ বিনিময় প্রয়োগ | ফিট | ফিট | উপযুক্ত নয় | আংশিক ফিট |
ট্যাংক বা জলে নিমজ্জন | ফিট | আংশিক ফিট | উপযুক্ত নয় | উপযুক্ত নয় |
ট্যাংক এবং চুল্লির dingালাই | প্রযোজ্য | প্রযোজ্য নয় | প্রযোজ্য নয় | প্রযোজ্য নয় |
বিদ্যমান চুল্লি এবং অন্যান্য সরঞ্জামগুলিতে ইনস্টল করুন | নমনীয় আবেদন | আংশিক প্রযোজ্য | প্রযোজ্য নয় | প্রযোজ্য নয় |
সমস্ত dedালাই নির্মাণ | প্রযোজ্য | প্রযোজ্য | প্রযোজ্য নয় | প্রযোজ্য নয় |
ব্যাপকভাবে দূষিত তরল এবং অন্যান্য অ্যাপ্লিকেশন | প্রযোজ্য | প্রযোজ্য | আংশিক প্রযোজ্য | প্রযোজ্য |
প্রতি ইউনিট এলাকা ওজন | কম | উচ্চ | কম | উচ্চ |
পতনশীল ফিল্ম, কনডেন্সার এবং বাষ্পীভবনকারী | ফিট | ফিট | আংশিক ফিট | আংশিক ফিট |

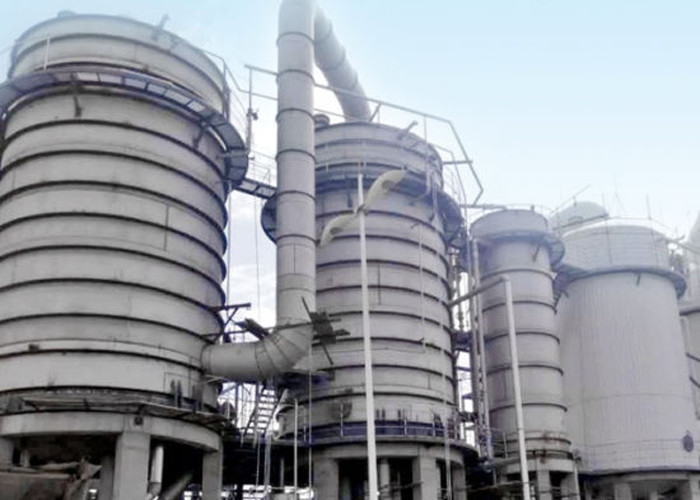

কাজের অঙ্কন

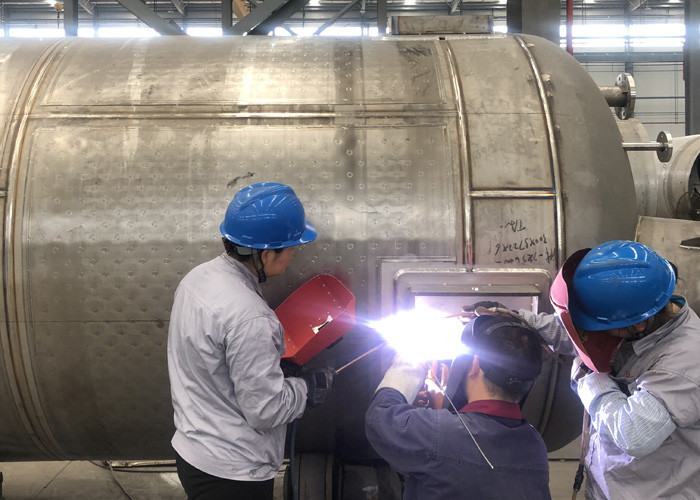

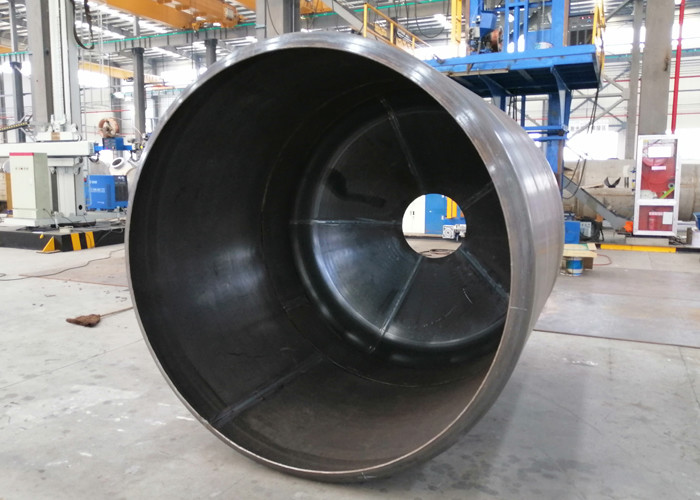

ওয়ার্কশিপ সাইট
