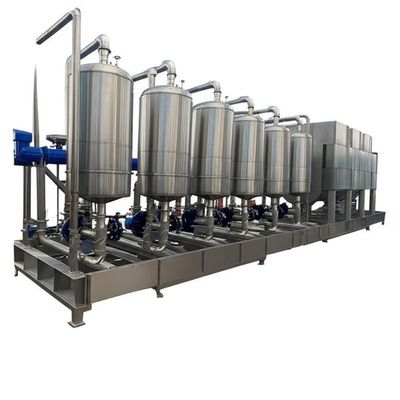

1600lph মাল্টিপল ইফেক্ট ইভাপোরেটর ভ্যাকুয়াম ক্রিস্টালাইজেশন সরঞ্জাম বর্জ্য জলের জন্য
Basic Properties
Place of Origin:
জিয়াংসু প্রদেশ, চীন
Brand Name:
HANPU
Certification:
CE,ISO9001
Model Number:
HP-MEE
Trading Properties
Minimum Order Quantity:
1 সেট
Price:
100,000USD~1,000,000USD/SET
Payment Terms:
টি/টি, এল/সি, ডি/এ, ডি/পি, ওয়েস্টার্ন ইউনিয়ন, ওয়েস্টার্ন ইউনিয়ন
Supply Ability:
১ সেট/ ৩ মাস
Specifications
| Applicable Industries: | খাদ্য ও পানীয়, রাসায়নিক শিল্প | Key word: | উচ্চ দক্ষ |
| Key Selling Points: | শক্তি সঞ্চয় | Material: | স্টেইনলেস স্টীল 304/316L, টাইটানিয়াম |
| Voltage: | 220-480 ভি | Process: | ভ্যাকুয়াম বাষ্পীভবন |
| Capacity: | 500-80000kg/h | Warranty of core components: | 12 মাস |
| High Light: | পাতলা ফিল্ম বাষ্পীভবনকারী,ক্রিস্টালাইজেশন সরঞ্জাম পাতলা ফিল্ম বাষ্পীভবন,বর্জ্য জলের জন্য মাল্টি-ইফেক্ট বাষ্পীকরণ সিস্টেম |
||
Product Description
1600 lph মাল্টিপল ইফেক্ট ইভাপোরেটর ভ্যাকুয়াম ক্রিস্টালাইজেশন সরঞ্জাম বর্জ্য জলের জন্য
প্রকৌশলীযুক্ত পতনশীল/পাতলা-ফিল্ম মাল্টি-ইফেক্ট বাষ্পীভবন লাইন সরবরাহ করে1,600 L/h (≈1.6 m³/h) উচ্চ-লবণাক্ততা এবং শিল্প বর্জ্য জলের জন্য বাষ্পীভবন ক্ষমতা। সিস্টেমটি পরিষ্কার ঘনীভূত পুনরুদ্ধার এবং স্থিতিশীল স্ফটিক তৈরি করতে দক্ষ একাধিক প্রভাবকে ভ্যাকুয়াম ক্রিস্টালাইজেশনের সাথে যুক্ত করে—যা বাষ্প এবং বিদ্যুতের ব্যবহার কমিয়ে দেয়।
বর্জ্য জলের জন্য মাল্টিপল ইফেক্ট বাষ্পীভবন কেন?
বাষ্পীভবন জলীয় দ্রবণকে ঘনীভূত করার জন্য সবচেয়ে বেশি ব্যবহৃত এবং শক্তিশালী প্রযুক্তিগুলির মধ্যে একটি। একটি মাল্টিপল ইফেক্ট ইভাপোরেটরে (MEE), একটি প্রভাব থেকে বাষ্প পরেরটির জন্য গরম করার মাধ্যম হয়ে ওঠে, যা তাপীয় দক্ষতা নাটকীয়ভাবে উন্নত করে। TVR (থার্মো-ভ্যাপার রি-কম্প্রেশন) বা MVR (মেকানিক্যাল ভ্যাপার রি-কম্প্রেশন) আরও ব্যবহার করে “ডেড” বাষ্প, যা ইউটিলিটির চাহিদা কমায়। সাধারণ পর্যায়ে পরিচালিত অপারেশন পণ্যের তাপমাত্রা এক্সপোজারকে সীমিত করে—যেমন, প্রায় প্রথম পর্যায়ে 80 °C থেকে ≈40 °C শেষ পর্যায়ে।
কম OPEX
বৃদ্ধি পাওয়া প্রভাবগুলি তাজা বাষ্পের চাহিদা কমায়; ঐচ্ছিকভাবে TVR/MVR আরও সঞ্চয় বাড়ায়।
সামঞ্জস্যপূর্ণ তরল গুণমান
ভ্যাকুয়াম ক্রিস্টালাইজেশন কঠিন পদার্থের গঠনকে স্থিতিশীল করে এবং ডাউনস্ট্রিম হ্যান্ডলিং উন্নত করে।
কমপ্যাক্ট, পরিষ্কার এবং রক্ষণাবেক্ষণযোগ্য
স্বাস্থ্যকর নির্বিঘ্ন পাইপিং, স্বল্প সময়ের বাসস্থান এবং CIP-বান্ধব অভ্যন্তরীণ অংশ।
কিভাবে এটা কাজ করে
মাল্টিপল ইফেক্ট বাষ্পীভবন
- প্রভাবের সংখ্যা সরাসরি শক্তি অর্থনীতিকে চালিত করে—আরও প্রভাব, প্রতি কেজি বাষ্পীভবনে কম বাষ্প।
- কাঁচা বাষ্প প্রথম প্রভাবকে সরবরাহ করে; উৎপন্ন বাষ্প পরবর্তী প্রভাবগুলিতে গরম করার মাধ্যম হিসাবে ক্যাস্কেড হয়।
- TVR বা MVR সেকেন্ডারি বাষ্প পুনর্ব্যবহার এবং ইউটিলিটি আরও কমাতে একত্রিত করা যেতে পারে।
উপাদান প্রক্রিয়া
- ফিডটি ফিড পাম্প এবং EM ফ্লোমিটারের মাধ্যমে সামনের প্রিহিটারের কাছে সরবরাহ করা হয়, তারপর প্রাথমিক ফলিং-ফিল্ম বাষ্পীভবনের জন্য প্রথম-প্রভাব হিটারের উপরের পরিবেশকের কাছে সরবরাহ করা হয়।
- প্রথম প্রভাব থেকে নীচেগুলি গৌণ ফলিং-ফিল্ম বাষ্পীভবনের জন্য দ্বিতীয়-প্রভাব পরিবেশকের কাছে পাম্প করা হয়।
- দ্বিতীয় প্রভাব থেকে নীচেগুলি তৃতীয় ফলিং-ফিল্ম পাসের জন্য তৃতীয়-প্রভাব পরিবেশকের কাছে পাম্প করা হয় (যদি প্রযোজ্য হয়)।
- ঘনত্ব অনলাইনে নিরীক্ষণ করা হয় (যেমন, হাইড্রোমিটার)। যদি স্পেসিফিকেশনে থাকে, তাহলে পণ্য ট্যাঙ্কে স্রাব করুন; যদি স্পেসিফিকেশনের বাইরে থাকে, তাহলে পুনরায় বাষ্পীভবনের জন্য পুনরায় সঞ্চালন করুন।
বাষ্প প্রক্রিয়া
কাঁচা বাষ্প প্রথম-প্রভাব হিটারকে গরম করে। প্রতিটি প্রভাব থেকে গৌণ বাষ্প পরবর্তী প্রভাবকে গরম করে। টার্মিনাল বাষ্পগুলি শেষ কনডেনসারে ঘনীভূত হয়; ঘনীভূতকরণ ঘনীভূতকরণ পাম্প দ্বারা সরানো হয়।
ঘনীভূতকরণ ও নন-কনডেনসেবল
প্রথম-প্রভাব ঘনীভূতকরণ কাঁচা বাষ্প বাঁচাতে ইনকামিং ফিডকে প্রিহিট করে। দ্বিতীয়/তৃতীয়-প্রভাব ঘনীভূতকরণ ঘনীভূতকরণ পাম্প দ্বারা স্রাব করা হয়, যা শূন্য-দূষণ স্রাব লক্ষ্য পূরণ করে। নন-কনডেনসেবলগুলি শেষ কনডেনসারে পাঠানো হয় এবং ভ্যাকুয়াম পাম্প দ্বারা খালি করা হয়।
ওয়ার্কিং প্রিন্সিপাল চার্ট

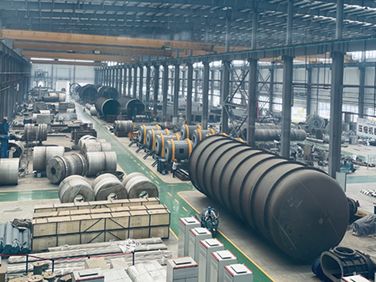

কর্মশালার স্থান
প্রধান বৈশিষ্ট্য
- বাষ্পীভবন ক্ষমতা: 500 কেজি/ঘণ্টা থেকে 80 t/h (মানসম্মত পরিসর); এই মডেল: ≈1,600 L/h।
- উপকরণ: ঐচ্ছিকভাবে SS304 বা SS316L।
- বদ্ধ প্রক্রিয়া: ভ্যাকুয়ামের অধীনে দ্রুত, কম-তাপমাত্রার বাষ্পীভবন।
- স্যানিটারি ডিজাইন: আয়না-পালিশ করা নির্বিঘ্ন পাইপ; কম ফাউলিং; পরিষ্কার করা সহজ (CIP)।
- বাষ্প অর্থনীতি: ≈1 কেজি বাষ্প বাষ্পীভূত করতে পারে 3.5–4.0 কেজি জল (সাধারণ মাল্টি-ইফেক্ট)।
- কম তাপমাত্রা ডিউটি: গৌণ বাষ্পের অংশ একক প্রভাবের জন্য পুনরায় প্ররোচিত করা যেতে পারে (যেমন, স্প্রে হট-প্রেশার পাম্প) অপারেটিং তাপমাত্রা কমাতে।
- উচ্চ ঘনত্বের অনুপাত: ফলিং ফিল্ম সান্দ্র ফিড, স্বল্প সময়ের বাসস্থান, কঠিন-থেকে-স্কেল পৃষ্ঠতল সক্ষম করে; অনুপাত 1:5 পর্যন্ত সাধারণ।
- স্বয়ংক্রিয়তা: ইন্টারলক এবং ঐতিহাসিক সহ PLC/HMI; GMP-বান্ধব ব্যবস্থাপনা।
- কনফিগারযোগ্য: ফিড রসায়ন এবং ক্লায়েন্ট ইউটিলিটি খামের সাথে তৈরি করা হয়েছে।
সাধারণ থ্রি-ইফেক্ট ফলিং ফিল্ম ইভাপোরেটর — স্পেসিফিকেশন ও প্রযুক্তিগত পরামিতি
| পরামিতি / স্পেসিফিকেশন | HP-3.0 | HP-4.5 | HP-6.0 | HP-9.0 | HP-12.0 | HP-15 | HP-20 | HP-24 | HP-30 | HP-50 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| বাষ্পীভবন ক্ষমতা (কেজি/ঘণ্টা) | 3000 | 4500 | 6000 | 9000 | 12000 | 15000 | 20000 | 24000 | 30000 | 50000 | |
| কাঁচা বাষ্পের ব্যবহার (কেজি/ঘণ্টা) | 900 | 1350 | 1800 | 2700 | 3600 | 4500 | 4500 | 7200 | 9000 | 15000 | |
| প্রতিটি প্রভাবের ভ্যাকুয়াম ডিগ্রি | প্রথম | 0 | |||||||||
| দ্বিতীয় | 448 | ||||||||||
| (mmHg) | তৃতীয় | 640 | |||||||||
| প্রতিটি প্রভাবের বাষ্পীভবন তাপমাত্রা | প্রথম | 99 | |||||||||
| দ্বিতীয় | 76 | ||||||||||
| তৃতীয় | 53 | ||||||||||
| বাষ্পীভবনের জন্য বাষ্পের চাপ (MPa) | 0.6–1.0 (পরম) | ||||||||||
| ফিডে কঠিন পদার্থের পরিমাণ (%) | 6–7 (উদাহরণ) | ||||||||||
| আউটলেটে কঠিন পদার্থের পরিমাণ (%) | 42–48 (উদাহরণ) | ||||||||||
ডেলিভারি কর্মপ্রবাহ
ফিড ও লক্ষ্য → প্রক্রিয়া ডিজাইন ও তাপের ভারসাম্য → পাইলট/বেঞ্চ ভ্যালিডেশন (ঐচ্ছিক) → বিস্তারিত প্রকৌশল ও তৈরি → ইনস্টলেশন ও কমিশন করা → কর্মক্ষমতা পরীক্ষা ও প্রশিক্ষণ → রক্ষণাবেক্ষণ ও অতিরিক্ত যন্ত্রাংশের কৌশল
অ্যাপ্লিকেশন
জন্য আদর্শ শিল্প বর্জ্য জলের ঘনত্ব, উচ্চ-লবণাক্ততা ব্রাইন ব্যবস্থাপনা, ZLD প্রি ট্রিটমেন্ট, এবং সম্পদ পুনরুদ্ধার। ভ্যাকুয়াম ক্রিস্টালাইজেশন পর্যায় পৃথক লবণ স্ফটিক এবং পরিষ্কার ঘনীভূতকরণ তৈরি করে যা পুনরায় ব্যবহারের জন্য বা সঙ্গতিপূর্ণ স্রাবের জন্য উপযুক্ত।
সাধারণ জিজ্ঞাস্য
প্রশ্ন ১: কিভাবে আরও প্রভাব যোগ করলে শক্তি খরচ কমে?
প্রতিটি অতিরিক্ত প্রভাব পূর্ববর্তী প্রভাবের বাষ্পকে তাপের উৎস হিসেবে পুনরায় ব্যবহার করে, যা বাষ্পীভবনের প্রতি কেজি নির্দিষ্ট বাষ্প খরচ কমায়।
প্রশ্ন ২: সিস্টেম কি স্কেলিং বা সান্দ্র ফিড পরিচালনা করতে পারে?
হ্যাঁ। ফলিং-ফিল্ম হাইড্রোডাইনামিক্স, সঠিক বেগ এবং তৈরি করা ΔT স্কেলিং কমাতে সাহায্য করে। CIP এবং আয়না-পালিশ করা স্যানিটারি টিউবগুলি আরও ফাউলিং কমায়।
প্রশ্ন ৩: আমি কি বাষ্প অর্থনীতি আশা করতে পারি?
সাধারণ মাল্টি-ইফেক্ট সিস্টেমগুলি প্রায় অর্জন করে 3.5–4.0 কেজি জল/কেজি বাষ্প, যা প্রভাবের সংখ্যা এবং TVR/MVR-এর সমন্বয়ের উপর নির্ভর করে।
প্রশ্ন ৪: ঘনীভূতকরণের গুণমান কেমন?
টার্মিনাল ঘনীভবন এবং নন-কনডেনসেবলের ভ্যাকুয়াম অপসারণ পুনরায় ব্যবহারের জন্য উপযুক্ত পরিষ্কার ঘনীভূতকরণ সরবরাহ করে; গুণমান ফিডের বৈশিষ্ট্য এবং ডিজাইন বিকল্পগুলির উপর নির্ভর করে।
