শিল্প স্কেল শক্তি সঞ্চয় বাষ্পীভবক টিভিআর সিস্টেম সম্মতি, স্ফটিকীকরণের জন্য
TVR বাষ্পীভবন এবং ঘনত্ব সরঞ্জাম
এটি একটি বাষ্পীভবন ঘনত্ব স্ফটিককরণ সরঞ্জাম যা টিভিআর তাপ পাম্প ব্যবহার করে হিটিং চেম্বারের তাপ উৎস হিসাবে গৌণ বাষ্পের অংশ পুনরায় সংকোচন করে।
0.7MPa এর উপরে স্যাচুরেটেড বাষ্পের স্থিতিশীল সরবরাহের জন্য সরবরাহের শর্ত প্রয়োজন।
টিভিআরের পারফরম্যান্স সরাসরি বাষ্প সঞ্চয়ের প্রভাবের সাথে সম্পর্কিত, তাই গ্যারান্টিযুক্ত অপারেশন পারফরম্যান্স সহ পণ্যগুলি ব্যবহার করা প্রয়োজন।
যদি টিভিআরের গুণমান এবং কর্মক্ষমতা খারাপ হয়, বাষ্প সংরক্ষণের প্রভাব স্পষ্ট নয় এবং গোলমাল এবং কম্পনের কারণে এটি ক্ষতি করা সহজ।
সিস্টেম রচনা:
Preheater, বাষ্প সংকোচকারী, বাষ্পীভবনকারী, বিভাজক, সঞ্চালন পাম্প, বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা, পাইপলাইন সংযোগ ব্যবস্থা, ইস্পাত ফ্রেম প্ল্যাটফর্ম এবং অন্যান্য সিস্টেম।
যখন তাপ বাষ্প পুনরায় সংকুচিত হয়, তাপ পাম্প নীতি অনুযায়ী, ফুটন্ত চেম্বার থেকে বাষ্প গরম করার চেম্বারে উচ্চ চাপে সংকুচিত হয়;অর্থাৎ, বাষ্পে শক্তি যোগ করা হয়।যেহেতু হিটিং চেম্বারে চাপের সাথে সম্পৃক্ত বাষ্পের তাপমাত্রা বেশি, তাই বাষ্প গরম করার জন্য পুনরায় ব্যবহার করা যেতে পারে।এই উদ্দেশ্যে, একটি বাষ্প জেট সংকোচকারী ব্যবহার করা হয়।তারা জেট পাম্পের নীতি অনুযায়ী কাজ করে, কোন চলমান অংশ নেই, নকশা সহজ এবং কার্যকর, এবং সর্বোচ্চ কাজের নির্ভরযোগ্যতা নিশ্চিত করে।
একটি তাপ বাষ্প সংকোচকারী ব্যবহার করে একই বাষ্প/শক্তি সঞ্চয় প্রভাব একটি প্রভাব evaporator যোগ হিসাবে।তাপীয় বাষ্প সংকোচকের ক্রিয়াকলাপের জন্য একটি নির্দিষ্ট পরিমাণ লাইভ বাষ্প প্রয়োজন, তথাকথিত উদ্দেশ্য বাষ্প।এই মোটিভ স্টিম অবশ্যই পরবর্তী প্রভাবের জন্য পাঠাতে হবে, অথবা অবশিষ্ট বাষ্প হিসেবে কনডেন্সারে পাঠাতে হবে।অবশিষ্ট বাষ্পে থাকা অবশিষ্ট শক্তি মোটিভ বাষ্প দ্বারা প্রদত্ত শক্তির সমান।
বিভাজক থেকে সেকেন্ডারি বাষ্পের অংশটি উচ্চ-চাপের কাজ বাষ্প দ্বারা চালিত হয় এবং মিশ্রিত করার জন্য ইজেক্টরে প্রবেশ করে, চাপ বাড়ায়, এবং তারপর তরল গরম করার জন্য গরম বাষ্প হিসেবে হিটিং চেম্বারে প্রবেশ করে।অন্য অংশটি কনডেন্সারে প্রবেশ করে এবং ঘনীভূত হওয়ার পরে ছেড়ে দেওয়া হয়।হিটিং চেম্বারে হিটিং স্টিম পানিতে ঘনীভূত হয় এবং স্রাব হয়।টিউবের দ্রবণটি বাষ্পীভূত হয় এবং হিটিং স্টিমের উত্তাপের অধীনে ঘনীভূত হয় এবং প্রয়োজনীয়তা পূরণের পর তা নিষ্কাশন করা হয়।
বাষ্প জেট তাপ পাম্প সহজ গঠন, স্থিতিশীল অপারেশন এবং কম দাম বৈশিষ্ট্য আছে।একটি বাষ্প জেট তাপ পাম্প ব্যবহার করে, দক্ষতা একটি প্রভাব evaporator যোগ করার সমতুল্য।
বৈশিষ্ট্য
বাষ্পীভবন শক্তির একটি ভগ্নাংশকেই জীবন্ত বাষ্প আকারে ব্যবহার করতে হবে।
কম বিনিয়োগ খরচ।
বিদ্যমান উদ্ভিদে পুনরায় তৈরি করা সম্ভব।
বিভিন্ন অ্যাপ্লিকেশনের জন্য উপযুক্ত।
রূপ
বাষ্প খরচ কমাতে পর্যায় সংখ্যা বৃদ্ধি।
লবণ বিচ্ছেদ সহ বা ছাড়া।
বিভিন্ন preheating ধারণা।
মিশ্রণে উদ্বৃত্ত বাষ্পের ঘনীভবন- বা সারফেস কনডেন্সার।
পারফরম্যান্স তুলনা জন্য ভিন্ন বাষ্পীভবনকারী | ||||
আইটেম | একক প্রভাব বাষ্পীভবনকারী | বহু-প্রভাব বাষ্পীভবনকারী | টিভিআর বাষ্পীভবনকারী | এমভিআর বাষ্পীভবনকারী |
শক্তি খরচ | শক্তির খরচ অন্যদের তুলনায় অনেক বেশি, তাত্ত্বিকভাবে 1 টন জল 1 টন বাষ্প গ্রহণ করবে | তুলনামূলকভাবে শক্তি সংরক্ষণ | Traditionalতিহ্যগত মাল্টি-ইফেক্ট বাষ্পীভবনের উপর ভিত্তি, আরও একটি প্রভাব যোগ করা হয়েছে, কিন্তু উচ্চ চাপের বাষ্প চালিত প্রয়োজন | বাষ্পীভবনের জন্য সবচেয়ে শক্তি সঞ্চয় প্রযুক্তি, কিন্তু 10-40 কিলোওয়াট বিদ্যুৎ খরচ |
মেঝের স্থান | ছোট | বড় | বড় | ছোট |
শক্তির উৎসগুলো | বাষ্প এবং শক্তি, বাষ্প পাইপ নেটওয়ার্ক এবং বয়লার প্রয়োজন | বাষ্প এবং শক্তি, বাষ্প পাইপ নেটওয়ার্ক এবং বয়লার প্রয়োজন | বাষ্প এবং শক্তি, বাষ্প পাইপ নেটওয়ার্ক এবং বয়লার প্রয়োজন, উচ্চ চাপ বাষ্প প্রয়োজন। | বিদ্যুৎ, পাইপ নেটওয়ার্কের প্রয়োজন নেই, সমস্ত ক্লোজ-লুপ সার্কুলেশন সিস্টেম |
স্বয়ংক্রিয়তা | সেমি অটোমেটিক | সম্পূর্ণ স্বয়ংক্রিয় অপারেশন, ক্রমাগত বাষ্পীভবন | সম্পূর্ণ স্বয়ংক্রিয় অপারেশন, ক্রমাগত বাষ্পীভবন | সম্পূর্ণ স্বয়ংক্রিয় অপারেশন, ক্রমাগত বাষ্পীভবন |
কাজের নীতি অঙ্কন

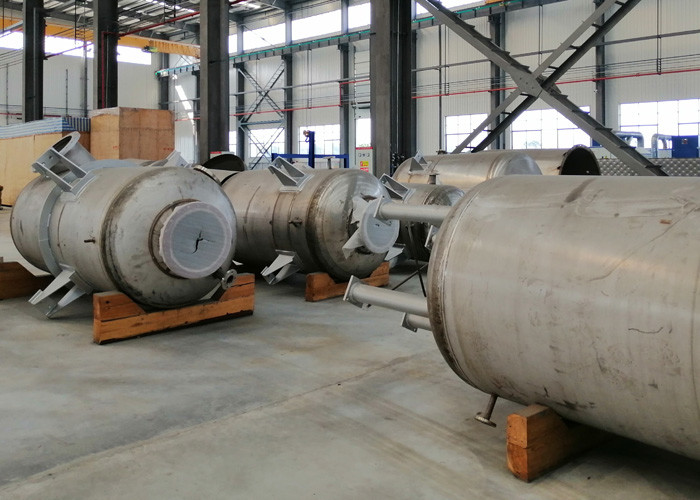

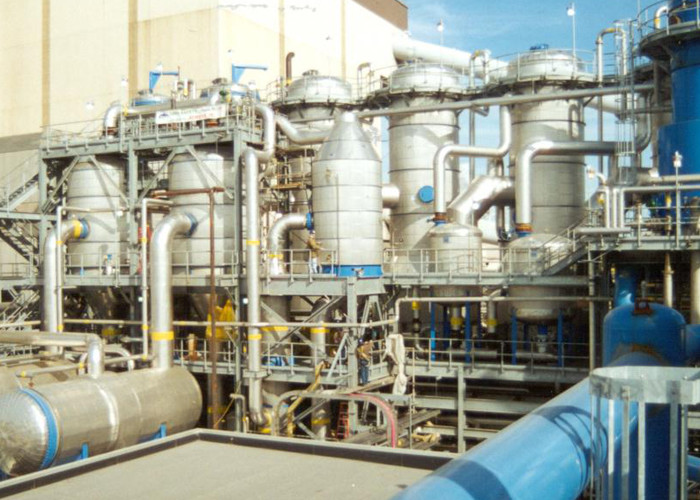

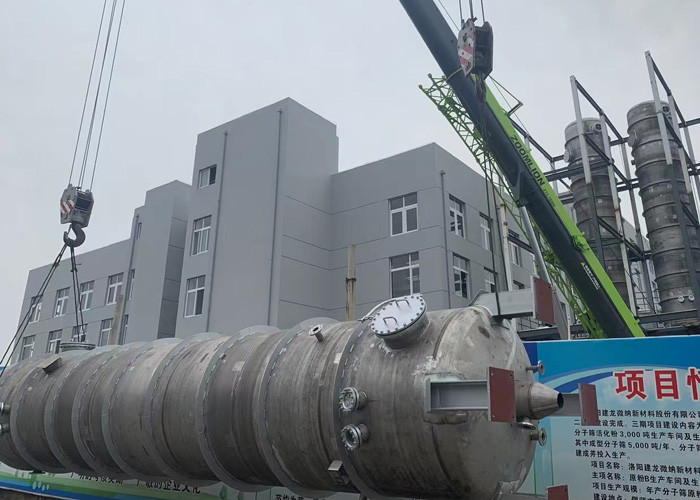

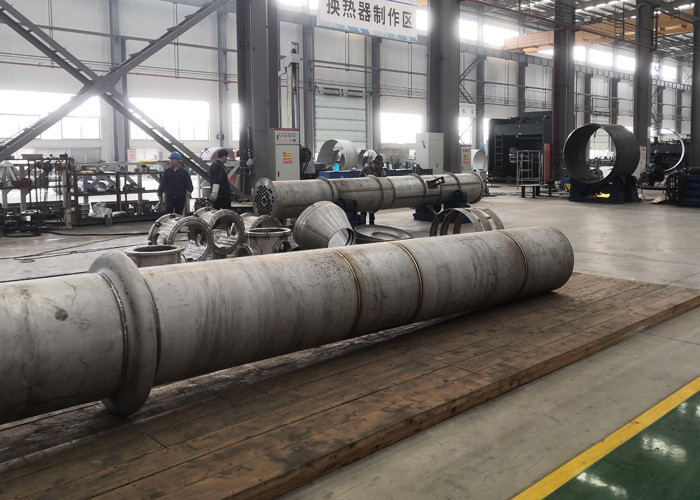

আমাদের কর্মশালা এবং ক্লায়েন্ট এর ইনস্টলেশন
