খাদ্য ও পানীয়, রাসায়নিক শিল্পে কাস্টমাইজড টিভিআর বাষ্পীভবনকারী সিস্টেম
তাপীয় বাষ্প সংকোচন (টিভিআর)
একটি বাষ্প উত্তপ্ত বাষ্পীভবন সিস্টেমের শক্তি খরচ কমানোর একটি পদ্ধতি।
একটি উচ্চ বাষ্প বাষ্পকে বাষ্প নির্গতকারীকে উদ্দেশ্য তরল হিসেবে ব্যবহার করে, পুনর্ব্যবহৃত নিম্নচাপের বাষ্পকে rainুকিয়ে দেয় এবং সম্মিলিত বাষ্পকে আরও দরকারী মধ্যবর্তী চাপে স্রাব করে।
বাষ্প সংকোচন চক্র নিম্ন চাপ বাষ্পের ঘনীভবন তাপমাত্রার উপর চাপ বাড়ার সাথে সাথে বৃদ্ধি পায়।
কিভাবে তাপীয় বাষ্প পুনcomসংক্ষেপ বাষ্পীভবন কাজ করে
শক্তির খরচ কমাতে, বাষ্পীভবনের জলীয় বাষ্পকে থার্মোকম্প্রেসারে উচ্চ চাপের বাষ্প দিয়ে প্রবেশ করা হয় এবং সংকুচিত করা হয় যাতে এটি বাষ্পীভূত হিট এক্সচেঞ্জারে ঘনীভূত করা যায়।ফলস্বরূপ চাপ উদ্দেশ্য বাষ্প এবং জলীয় বাষ্পের মধ্যবর্তী হয়।একটি বাষ্পীভবনে শূন্যতা বজায় রাখার জন্য ব্যবহৃত একটি বাষ্প-জেট বায়ু ইজেক্টরের মতো একটি থার্মোকম্প্রেসার।
একটি বাষ্পীভবন থেকে শুধুমাত্র বাষ্পের একটি অংশকে থার্মোকম্প্রেসারে সংকুচিত করা যেতে পারে, যার পরের প্রভাব তাপ এক্সচেঞ্জার বা কনডেন্সারে ঘনীভূত থাকে।একটি থার্মোকম্প্রেসার সাধারণত একটি একক-প্রভাব বাষ্পীভবনে ব্যবহার করা হয় বা শক্তির খরচ কমাতে ডবল বা ট্রিপল-ইফেক্ট বাষ্পীভবনের প্রথম প্রভাবে ব্যবহৃত হয়।যান্ত্রিক পুনরায় সংকোচনের মতো, তাপীয় পুনর্বিন্যাস কম উষ্ণ-বিন্দু বৃদ্ধি তরল এবং কম এক্সপ্রেজারে কম থেকে মাঝারি ডিফারেনশিয়াল তাপমাত্রায় কমপ্রেশন অনুপাত কমিয়ে আনার জন্য বেশি প্রযোজ্য।
থার্মাল রিকম্প্রেশন সহ ডাবল-ইফেক্ট বাষ্পীভবনের জন্য প্রচলিত ডাবল এফেক্টের তুলনায়%% কম বাষ্প প্রয়োজন।মোটকথা, তাপীয় পুনর্বিন্যাসের সাথে দ্বিগুণ প্রভাবের জন্য বাষ্পের ব্যবহার একটি ট্রিপল-ইফেক্ট বাষ্পীভবনের সাথে তুলনীয়।
আবেদন
বাষ্পীভবন ফলিং ফিল্ম টিভিআর একটি সম্পূর্ণ স্বয়ংক্রিয় এবং ক্রমাগত বাষ্পীভবন ব্যবস্থা প্রদান করে।বাষ্পীভবন ফলিং ফিল্ম টিভিআর সম্পূর্ণ পরিসরের পণ্য উৎপাদনের জন্য উপযুক্ত।সিস্টেমটি গ্রাহক নির্দিষ্ট নকশা করা, এবং সেইজন্য পণ্য রচনা এবং ক্ষমতার বিস্তৃত পরিসরের জন্য উপলব্ধ।
হাইলাইটস
উচ্চ স্বাস্থ্যকর মানগুলির কারণে দীর্ঘ উত্পাদন চলে
প্রমাণিত প্রযুক্তি
সম্পূর্ণ পরিষ্কারযোগ্য (জায়গায় পরিষ্কার করা)
কাজ নীতি
বাষ্পীভবন ফলিং ফিল্ম টিভিআর ভেজা প্রক্রিয়া এলাকা থেকে খাওয়ানো হয়।চূড়ান্ত পণ্যের চাহিদার উপর নির্ভর করে ব্যালেন্স ট্যাংক থেকে প্রথম ক্যালেন্ড্রিয়ার কমপক্ষে ফুটন্ত তাপমাত্রায় উত্তপ্ত হয়।এটি প্লেট হিট এক্সচেঞ্জার, টিউবুলার হিট এক্সচেঞ্জার এবং/অথবা কনডেনসেট, অতিরিক্ত বাষ্প, বাষ্প এবং/অথবা গরম জল ব্যবহার করে সরাসরি হিটার দ্বারা করা যেতে পারে।উত্তাপ প্রক্রিয়ার পরে পণ্যটি প্রথম ক্যালেন্ড্রিয়াকে খাওয়ানো হয় যেখানে পণ্যটি বাষ্পীভূত হতে শুরু করে।বাষ্পীভবন পতনশীল ফিল্ম নীতি অনুযায়ী কাজ করে, যার মানে হল যে পণ্য এবং বাষ্প টিউবগুলির মাধ্যমে নিচের দিকে প্রবাহিত হচ্ছে।নীচে, মনোনিবেশ নিচে পড়ে এবং বাষ্প বিভাজক মধ্যে চুষা হয়, যার ফলে ছোট ঘনীভূত ফোঁটা বাষ্প থেকে পৃথক করা হয়।কেন্দ্রীভূত পণ্যটি পরবর্তী পাসে পাম্প করা হয়, যার ফলে পণ্যটি আরও সংহত হয়।চূড়ান্ত ক্যালেন্ড্রিয়া পাস পণ্যটি পাম্প করার পরে, পণ্য এবং প্রয়োজনীয় কনসেট্রেট বৈশিষ্ট্যগুলির উপর নির্ভর করে, পরবর্তী ক্যালেন্ড্রিয়াতে, ড্রায়ারের ট্যাঙ্কগুলি বা ফ্ল্যাশ কুলারের মাধ্যমে ক্রিস্টালাইজেশন ট্যাঙ্কগুলিতে পাঠান।পানির বাষ্পীভবনের পরিমাণ সীমিত এবং প্রয়োজনীয় তাপমাত্রার পার্থক্য তুলনামূলকভাবে বেশি হওয়ায় বাষ্প চালিকা শক্তি হিসেবে ব্যবহৃত হয়।এটিকে তাপীয় বাষ্প রিকম্প্রেশন (টিভিআর) বলা হয়।ক্ষমতা এবং নির্দিষ্ট পণ্যের উপর নির্ভর করে পর্যায় সংখ্যা এবং থার্মো-সংকোচকারী সংজ্ঞায়িত করা হয়।ঘনীভূত প্রবাহে একটি ঘনত্ব নিয়ন্ত্রক বাষ্প প্রবাহকে থার্মো-সংকোচকারীতে সেট করতে ব্যবহৃত হয়।
কিভাবে তাপীয় বাষ্প পুনcomসংক্ষেপ বাষ্পীভবন কাজ করে
শক্তির খরচ কমাতে, বাষ্পীভবনের জলীয় বাষ্পকে থার্মোকম্প্রেসারে উচ্চ চাপের বাষ্প দিয়ে প্রবেশ করা হয় এবং সংকুচিত করা হয় যাতে এটি বাষ্পীভূত হিট এক্সচেঞ্জারে ঘনীভূত করা যায়।ফলস্বরূপ চাপ উদ্দেশ্য বাষ্প এবং জলীয় বাষ্পের মধ্যবর্তী হয়।একটি বাষ্পীভবনে শূন্যতা বজায় রাখার জন্য ব্যবহৃত একটি বাষ্প-জেট বায়ু ইজেক্টরের মতো একটি থার্মোকম্প্রেসার।
একটি বাষ্পীভবন থেকে শুধুমাত্র বাষ্পের একটি অংশকে থার্মোকম্প্রেসারে সংকুচিত করা যেতে পারে, যার পরের প্রভাব তাপ এক্সচেঞ্জার বা কনডেন্সারে ঘনীভূত থাকে।একটি থার্মোকম্প্রেসার সাধারণত একটি একক-প্রভাব বাষ্পীভবনে ব্যবহার করা হয় বা শক্তির খরচ কমাতে ডবল বা ট্রিপল-ইফেক্ট বাষ্পীভবনের প্রথম প্রভাবে ব্যবহৃত হয়।যান্ত্রিক পুনরায় সংকোচনের মতো, তাপীয় পুনর্বিন্যাস কম উষ্ণ-বিন্দু বৃদ্ধি তরল এবং কম এক্সপ্রেজারে কম থেকে মাঝারি ডিফারেনশিয়াল তাপমাত্রায় কমপ্রেশন অনুপাত কমিয়ে আনার জন্য বেশি প্রযোজ্য।
থার্মাল রিকম্প্রেশন সহ ডাবল-ইফেক্ট বাষ্পীভবনের জন্য প্রচলিত ডাবল এফেক্টের তুলনায়%% কম বাষ্প প্রয়োজন।মোটকথা, তাপীয় পুনর্বিন্যাসের সাথে দ্বিগুণ প্রভাবের জন্য বাষ্পের ব্যবহার একটি ট্রিপল-ইফেক্ট বাষ্পীভবনের সাথে তুলনীয়।
এমভিআর এবং ট্রিপল এফেক্ট বাষ্পীভবন সরঞ্জাম চলমান খরচ তুলনা করুন:
| 10T/h বাষ্পীভবন চলমান খরচ তুলনা | |||
| নাম | এমভিআর বাষ্পীভবনকারী | ট্রিপল এফেক্ট বাষ্পীভবনকারী | |
| বাষ্প খরচ খরচ | 0.6 (উপাদান প্রাক-গরম বাষ্প খরচ) t/h × 180RMB/t = 108RMB/h | [4.0+0.6 (উপাদান প্রাক-গরম বাষ্প খরচ)] t/h × 180RMB/t = 828RMB/h | |
| বৈদ্যুতিক আধান | 500kw/h × 0.80RMB/kw = 400RMB/h | 160kw/h × 0.80RMB/kw = 128RMB/h | |
| ঘনীভূত জল পুনরুদ্ধার | 10.6t/h × 3RMB/t = 32RMB/h | 14.6t/h × 3RMB/t = 44RMB/h | |
| প্রতি ঘন্টায় অপারেশন খরচ | 108+400-32 = 476 আরএমবি/ঘন্টা | 828+128-44 = 912 আরএমবি/ঘন্টা | |
| বার্ষিক পরিচালন খরচ | 476RMB/h × 24h × 300day = 3427200RMB | 912RMB/h × 24h × 300day = 6566400RMB | |
| বার্ষিক পরিচালন ব্যয়ের পার্থক্য: 6566400-3427200 = 3139200 আরএমবি |
|
||
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
এমভিআর এবং টিভিআর বাষ্পীভবনের মধ্যে পার্থক্য কী?
MVR একটি যান্ত্রিক বাষ্প রিকম্প্রেশন সিস্টেম, শক্তির উৎস হল বিদ্যুৎ/বিদ্যুৎ, খুব কম শক্তি খরচ
টিভিআর একটি তাপীয় বাষ্প পুনcomসংক্ষেপণ ব্যবস্থা- শক্তির উৎস হল বাষ্প, বাষ্পীভবনের পর্যায়গুলির (ক্যালেন্ড্রিয়াস) উপর নির্ভরশীল শক্তির ব্যবহার।
কেন একটি পতনশীল ফিল্ম বাষ্পীভবন ব্যবহার করবেন?
পতনশীল ফিল্ম বাষ্পীভবন একটি খুব শক্তি দক্ষ উপায়ে জল অপসারণ করার একটি মৃদু উপায়।উচ্চ বাষ্পীভবনের জন্য ছোট পদচিহ্ন।
আপনি মোট কঠিন পদার্থে কতটা উপরে যেতে পারেন?
এটি পণ্যের প্রকারের উপর খুব নির্ভরশীল, সমস্ত পণ্যকে পৃথকভাবে বিবেচনা করা উচিত, বেশিরভাগ স্টিকি এবং সান্দ্রতা মোট শক্তিকে নির্ধারণ করবে।
বাষ্পীভবন ব্যবহার করার সম্ভাবনার উপর কি সান্দ্রতা প্রভাব ফেলে?
হ্যাঁ, সান্দ্রতা একটি ভাল বাষ্পীভবনের জন্য একটি অত্যন্ত গুরুত্বপূর্ণ ফ্যাক্টর, পণ্যটি পাম্পযোগ্য হতে হবে।
পতিত ফিল্ম বাষ্পীভবনে আপনি কোন ধরনের পণ্য চালাতে পারেন?
প্রায় সব পাম্পযোগ্য তরল এবং দ্রবণীয় পণ্য একটি পতনশীল ফিল্ম বাষ্পীভবনে চালানো যেতে পারে।
তাপীয় বাষ্প রিকম্প্রেশন বাষ্পীভবন স্ফটিক প্যারামিটার:
বাষ্পীভবন (t/h) 0.5-4
কাঁচা বাষ্প খরচ (t/h) 0.2x বাষ্পীভবন/তিন-প্রভাব মিটার
কাঁচা বাষ্প চাপ (এমপিএ) 0.2-0.4
বাষ্প শক্তি খরচ অনুপাত (টি/টি) 0.02
বৈদ্যুতিক শক্তি (Kw) (28-62) x বাষ্পীভবন
সংকোচকারী তাপমাত্রা পরিসীমা 10-40 provides প্রদান করে
বাষ্পীভবন তাপমাত্রা পরিসীমা 40-80

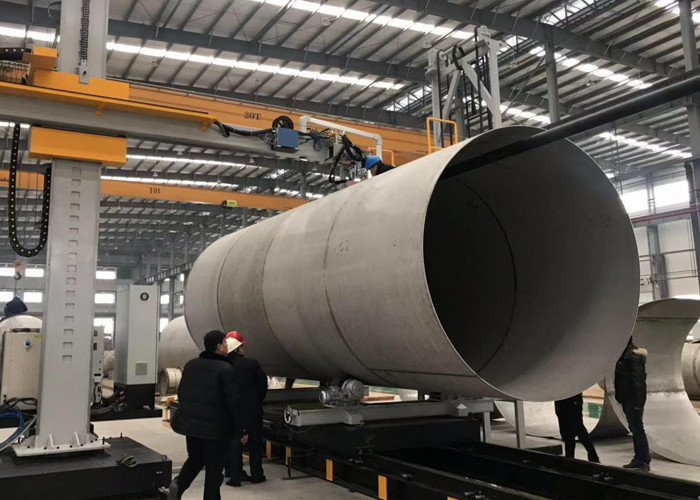

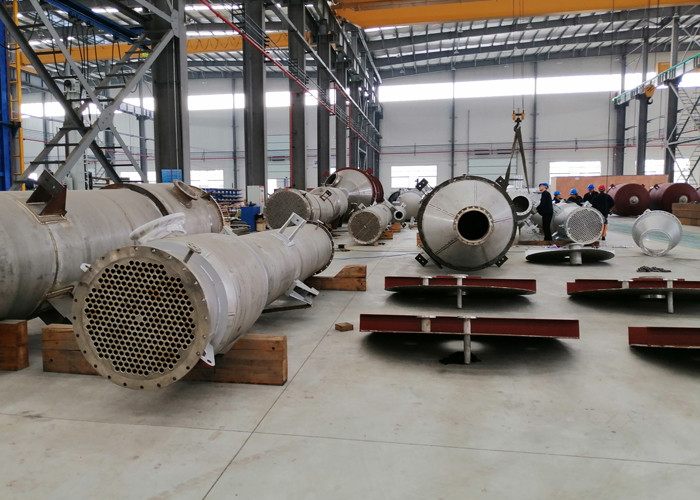

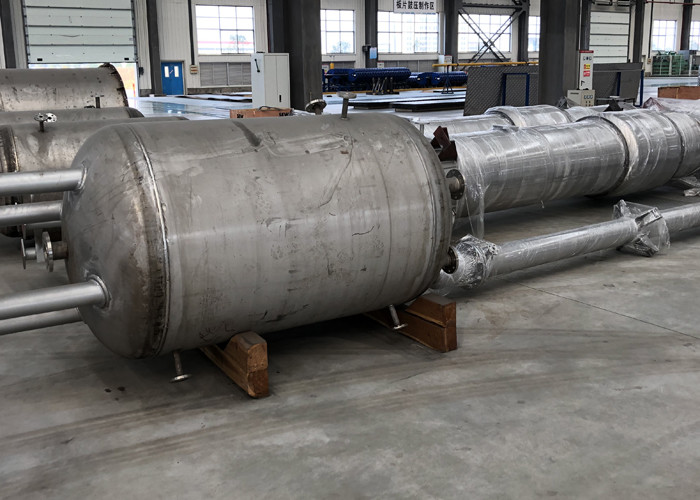

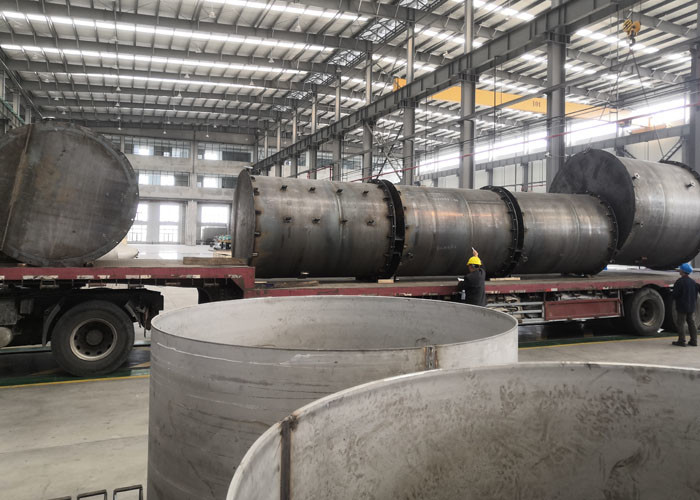

আমাদের কর্মশালা
আমাদের পণ্যগুলি সারা বিশ্ব জুড়ে বিক্রি হয় You আপনি আমাদের পণ্যগুলির সম্পূর্ণ প্রক্রিয়া সম্পর্কে নিশ্চিত থাকতে পারেন।
